Inspire2无人机镜头接口防护帽结构

　　在航拍无人机外场作业场景中，光学载荷与机身接口的防护一直是容易被忽略的细节，尤其是Inspire2这类专业级航拍无人机，其云台快拆接口、镜头前端连接位在收纳、转场、地面调试阶段，很容易被沙尘、草屑、露水侵入，轻则造成接口触点氧化接触不良，重则刮蹭镜头镀膜、卡滞快拆锁扣结构，直接影响飞行前的设备整备效率。这款防护帽正是针对该类场景设计的替代防护部件，可直接适配Inspire2无人机的对应接口位，在非挂载云台、或者收纳运输过程中扣合在接口端，实现物理层面的隔绝防护。

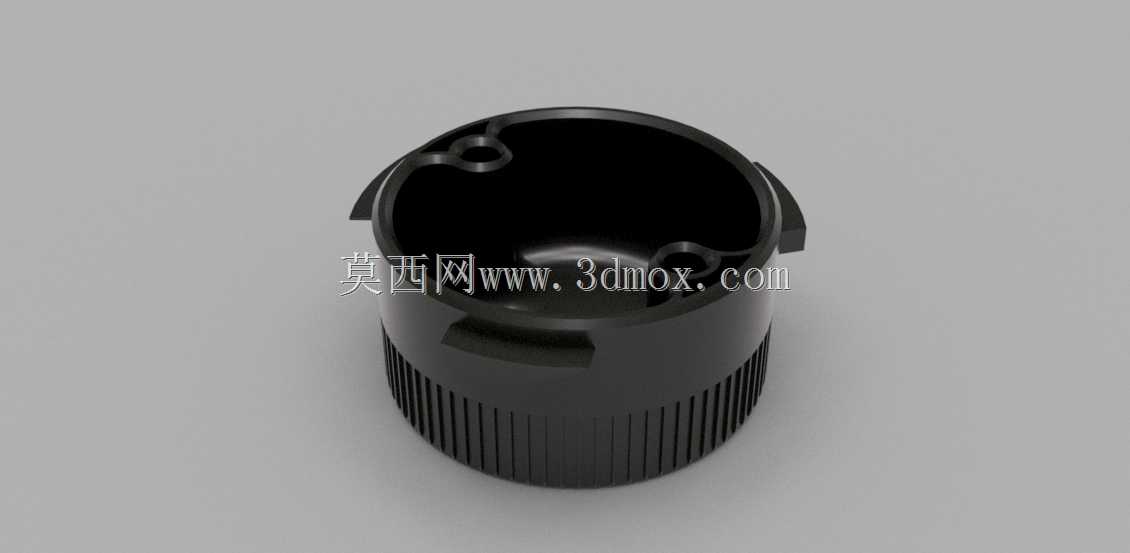

　　从结构设计来看，防护帽整体采用桶型包覆结构，侧壁设置的周向防滑竖纹，是针对外场作业戴手套操作的场景优化——不管是冬季低温环境下戴防寒手套，还是作业时手上沾有沙尘、防滑粉，都能通过竖纹提供足够的摩擦力，无需刻意对准就能完成扣合与拆卸动作，不会出现打滑拧不动的情况。帽体边缘设置的三个带缺口的凸耳结构，完全匹配原机接口的锁扣卡槽位置，扣合时只需对准卡槽轻旋即可卡紧，不会出现松脱掉落的问题，哪怕是在飞行包内受到挤压、颠簸，也能保持扣合状态，不会因为震动移位失去防护作用。凸耳上的小孔结构一方面是为了减少打印材料的用量，降低部件自重，避免额外增加机身前端的配重负担，另一方面也可以穿入防丢挂绳，将防护帽与机身挂点连接，防止外场拆卸后随手放置遗失。

　　从安装边界来看，防护帽的内部型腔尺寸完全贴合原机接口的外轮廓，内壁预留了0.15mm的装配间隙，既不会因为间隙过大导致扣合后晃动异响，也不会因为间隙过小出现扣合困难、长期使用磨损接口漆面的问题。帽体的深度刚好覆盖整个接口的金属触点与定位销位置，扣合后不会触碰到接口内部的弹性顶针，避免长期挤压造成顶针变形、回缩失效。侧壁的厚度控制在1.8mm，采用FDM工艺打印时可以保证足够的结构强度，哪怕是从1.2米的作业台高度意外掉落，也不会出现开裂、崩边的情况，同时整体重量控制在5g以内，扣合在机身上不会影响无人机的重心平衡，哪怕是临时忘记取下进行短距起降测试，也不会对飞行姿态造成明显干扰。

　　在实际使用场景中，这款防护帽除了日常收纳防护外，还可以在多尘、高湿的外场环境下，临时更换电池、调整飞控参数时扣上，避免地面扬起的沙尘被气流吹入接口缝隙；在海边作业时，也能阻挡含盐雾的水汽附着在金属触点上，降低触点腐蚀的概率。相较于原厂的防护配件，这款3D打印的替代件结构更简洁，没有多余的装饰结构，所有的结构特征都服务于功能需求：没有冗余的凸起避免剐蹭飞行包内衬，边缘做了0.2mm的倒角处理，扣合时不会割手，也不会刮伤机身的碳纤维表面。型腔内部没有多余的加强筋，避免长期使用后加强筋位置积灰，清理时只需用毛刷一刷即可，维护成本极低。

　　从设计思路的落地来看，整个部件完全围绕外场作业的实际痛点展开，没有为了外观牺牲操作便利性：防滑纹的高度设置为0.3mm，既保证摩擦力又不会轻易积藏污垢；锁扣凸耳的厚度比原机卡槽深度小0.1mm，长期反复扣合也不会出现磨损松旷；帽体底部的边缘做了微收处理，扣合到位后会有清晰的触感反馈，操作人员不用目视检查就能确认防护帽已经安装到位，在光线不好的清晨、傍晚作业时，也能快速完成设备整备。
