轮胎切碎处理用辊轴式破碎机构

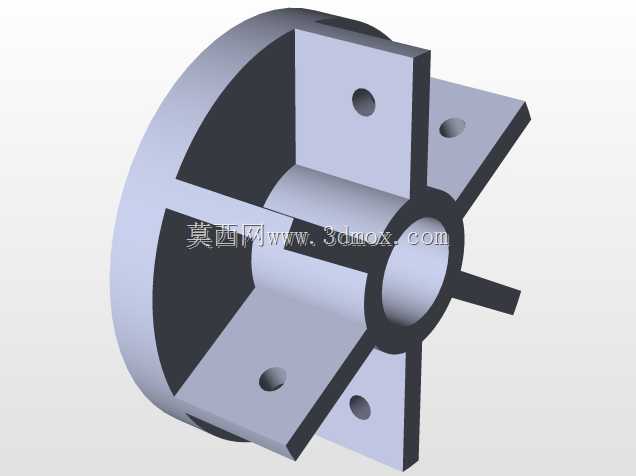

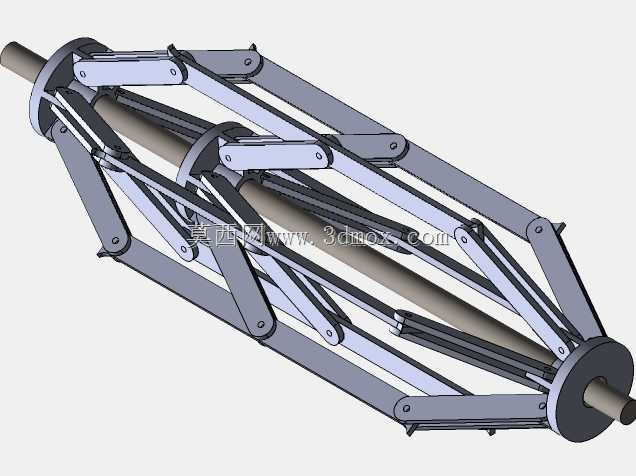

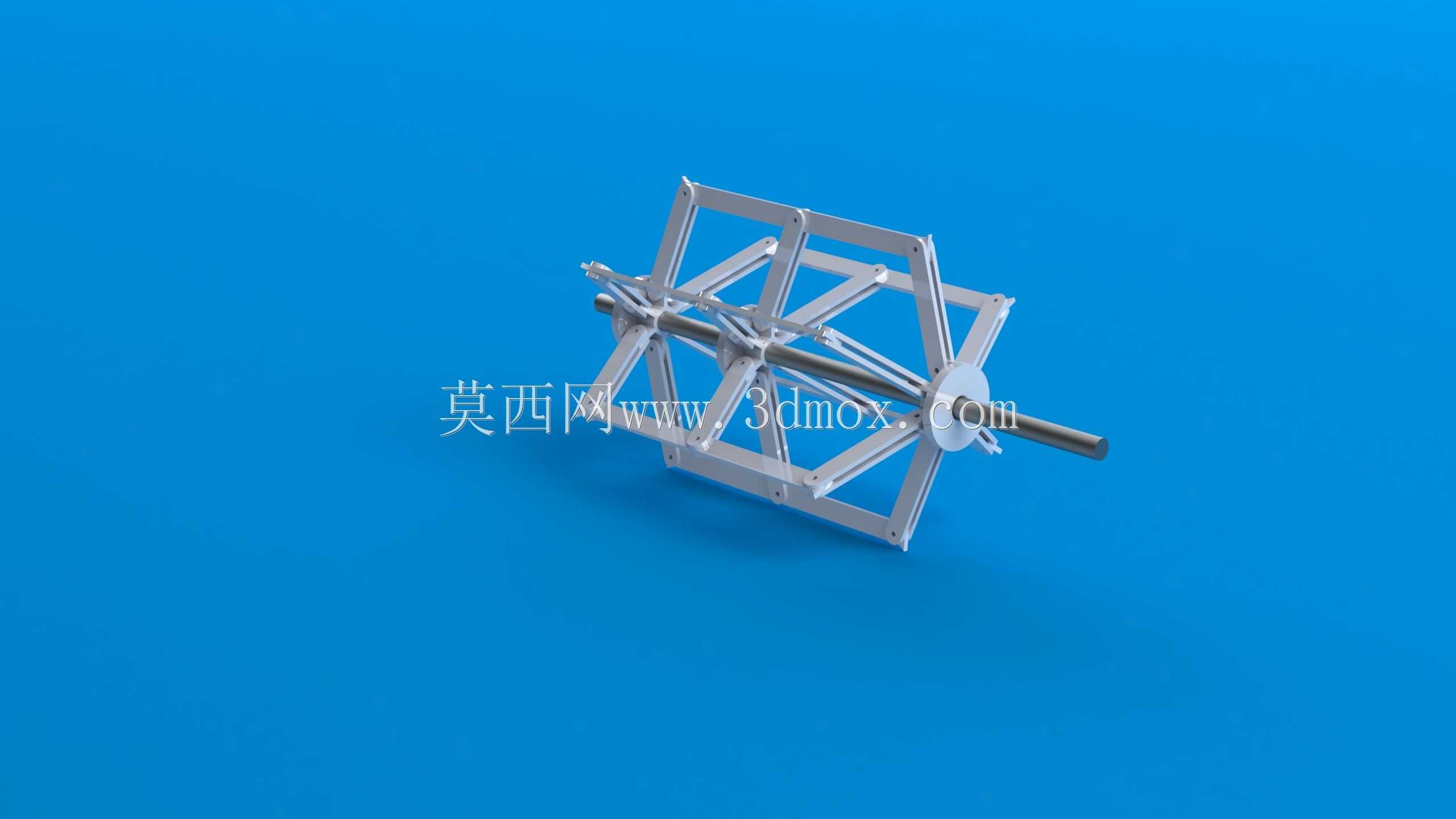

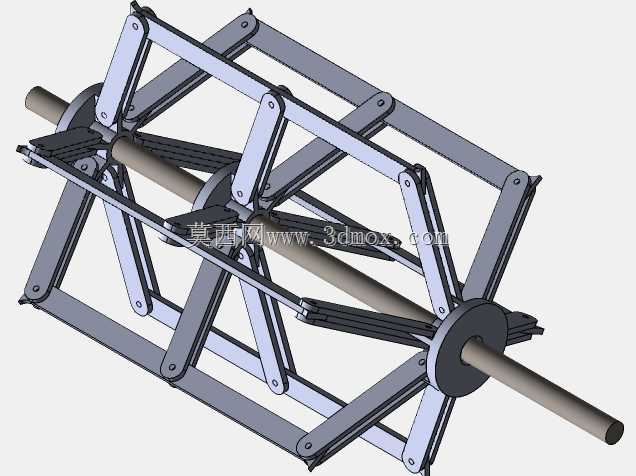

　　在废旧橡胶回收处理的前端工序中，轮胎破碎环节一直是整线处理的核心卡点——整胎橡胶韧性强、内部夹带钢丝与帘线，常规破碎设备容易出现卡料、刀具磨损过快的问题，这款辊轴式轮胎破碎机构的设计，正是针对小批量废胎预处理场景的轻量化方案。从结构组成来看，整套机构核心分为三个功能模块：贯穿式主轴组件、笼式刀架总成、外围支撑机架。主轴采用整根圆钢加工而成，两端预留轴承安装位，可直接适配标准带座外球面轴承，安装时无需额外加工定制轴承座，能大幅缩短现场装配的周期。笼式刀架没有采用传统破碎机的厚重刀盘结构，而是用多组平行布置的方形支撑框沿主轴轴向排布，相邻支撑框之间通过横向连接筋固定，破碎刀条沿支撑框的棱边错位安装，这种结构相比实心刀盘减重超过60%，

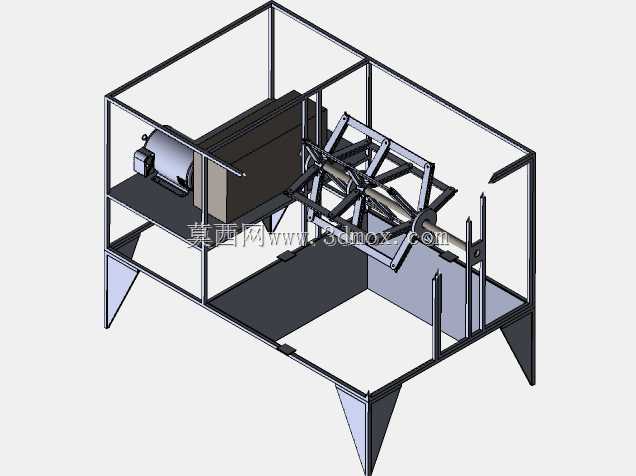

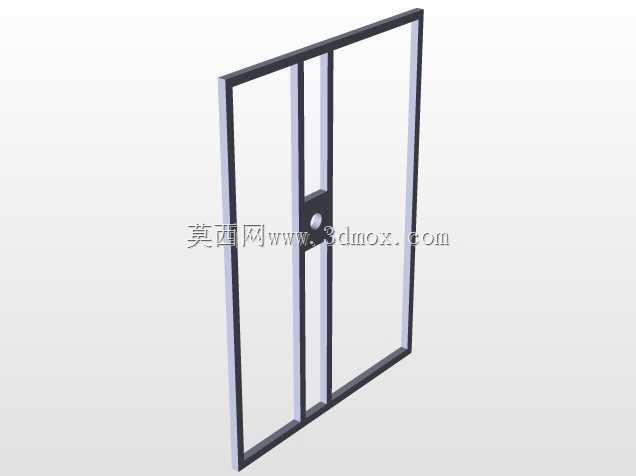

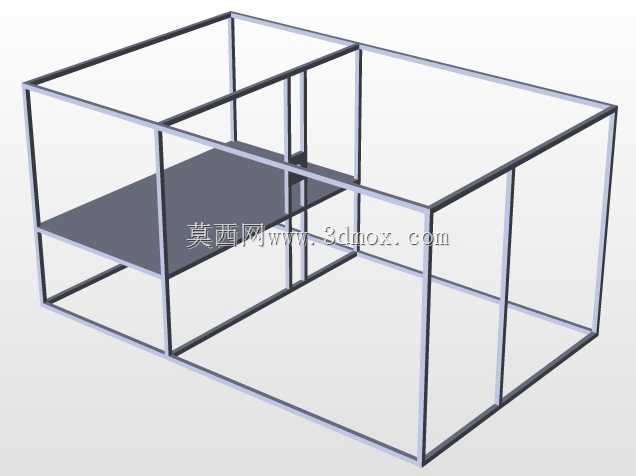

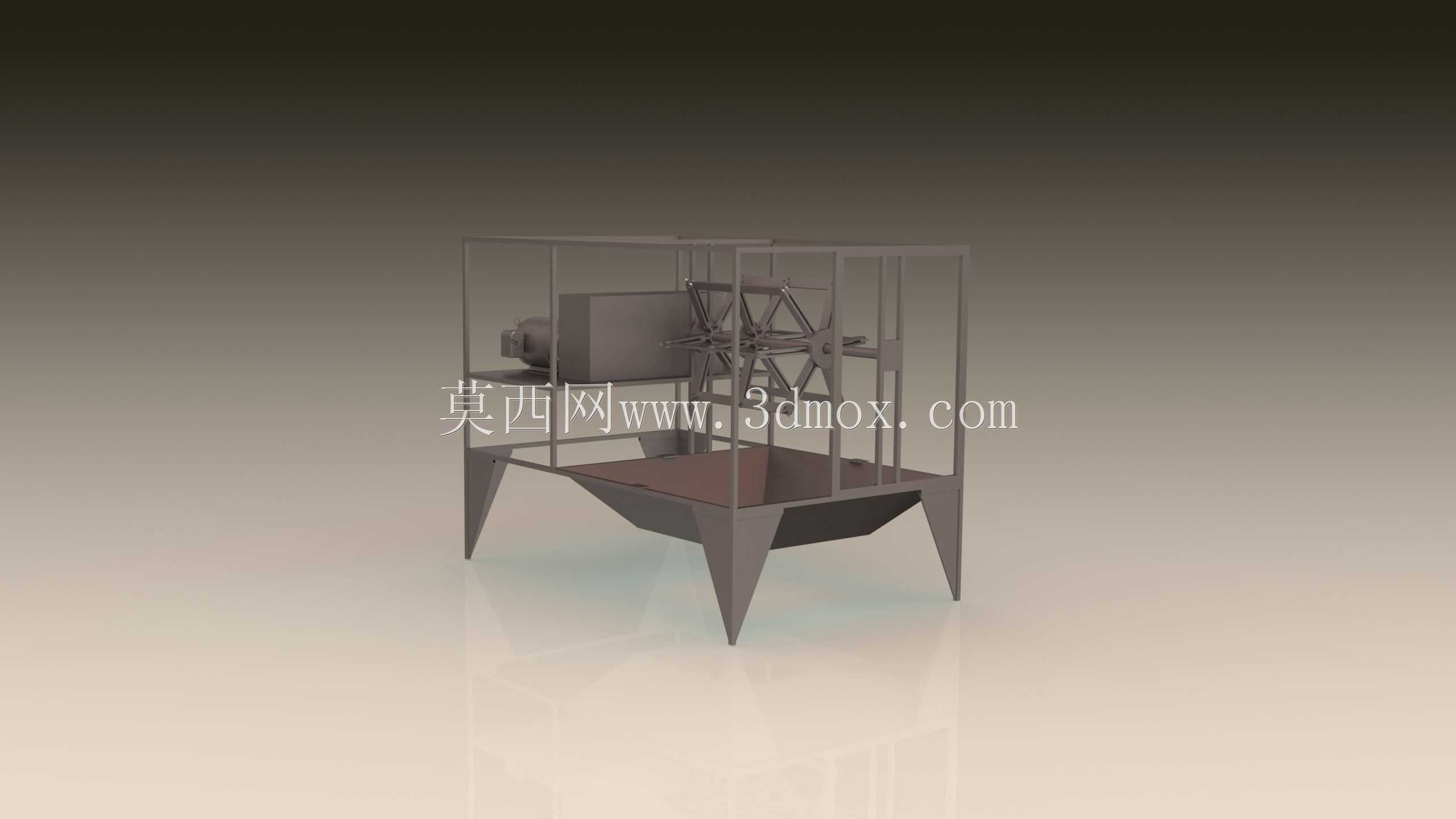

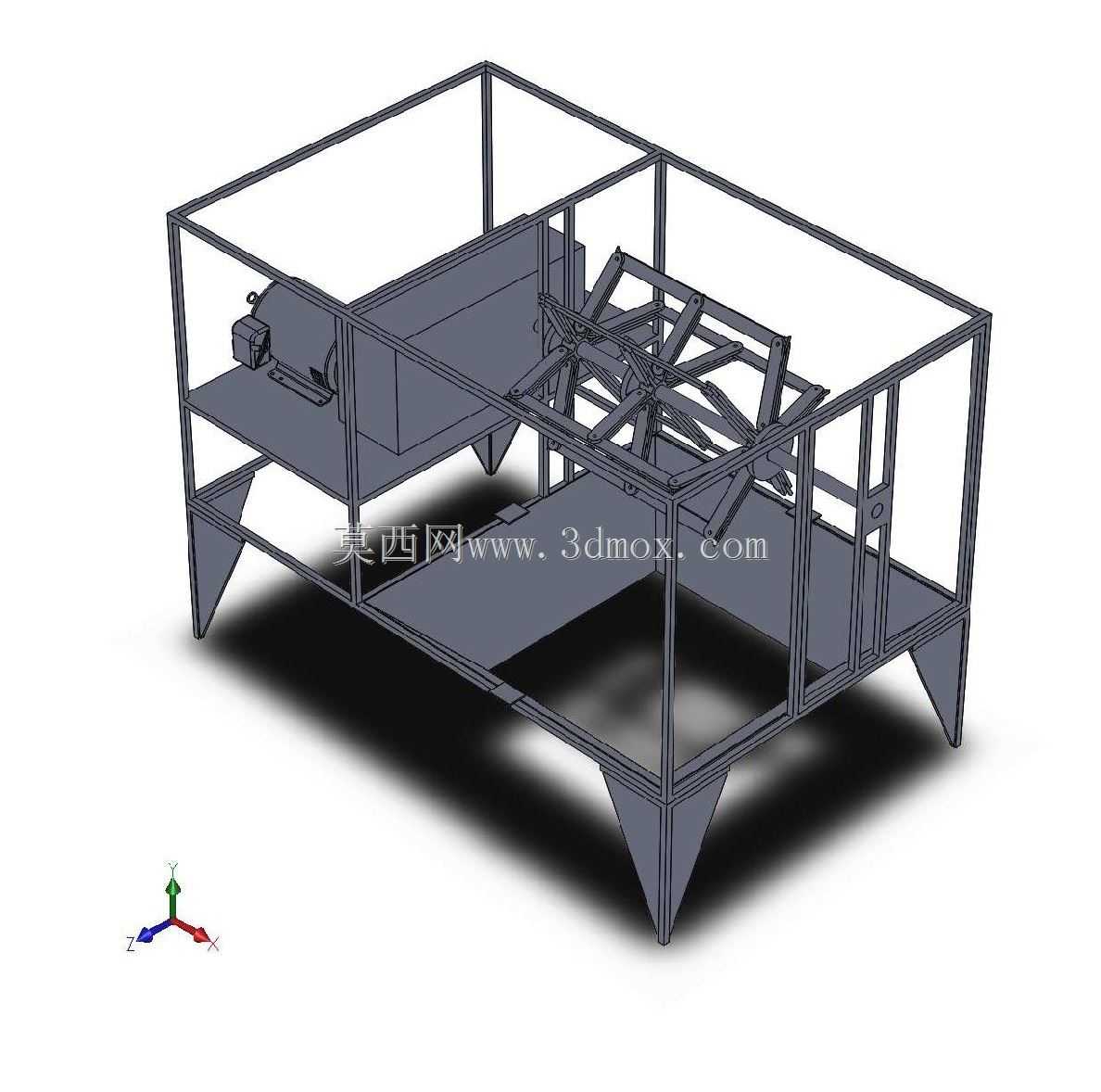

　　驱动电机的负载扭矩要求可降低两个档位，适合小型回收站点的低产能处理需求。实际作业时，待处理轮胎会被预先固定在机构旁的夹持工位上，主轴带动笼式刀架旋转，刀条以渐进式切削的方式逐层剥离轮胎橡胶，不会出现整胎卡入刀腔导致的闷车问题；刀条采用可拆式螺栓固定，单根刀条磨损后可单独更换，无需整体拆卸刀架总成，日常维护的操作门槛极低。支撑机架采用矩形钢管焊接成型，底部预留四个地脚螺栓安装孔，可直接固定在混凝土基础上，也可搭配减震垫安装在移动式处理站的机架平台上，整体安装边界的长宽尺寸控制在1200mm*800mm范围内，主轴中心高度距安装面为450mm，适配常规高度的进料输送带对接，无需额外增设提升机构。设计过程中特意强化了刀架的抗扭性能，

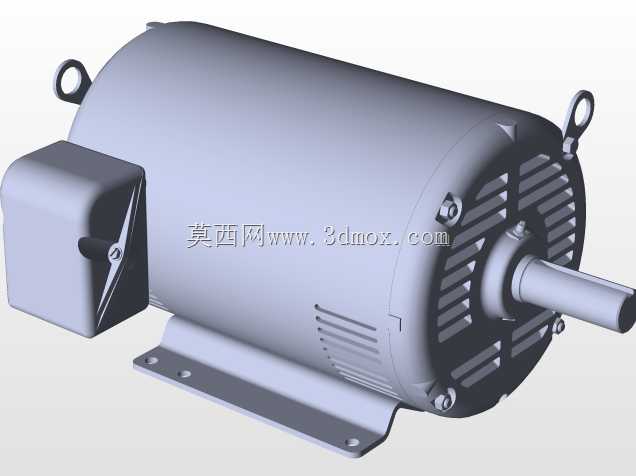

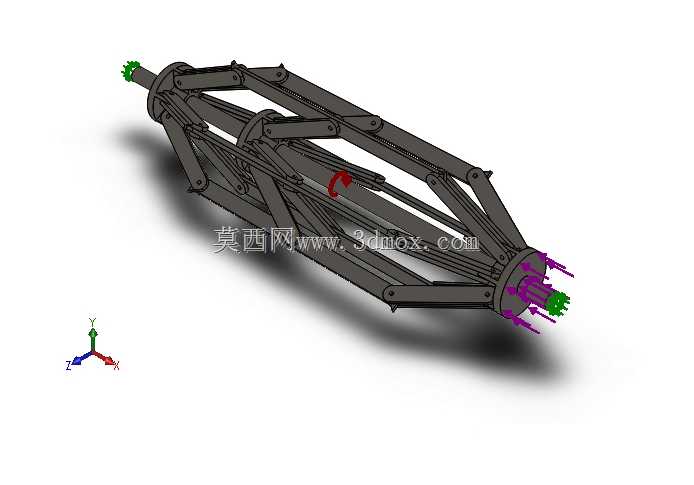

　　相邻支撑框之间的连接筋采用斜向布置的方式，可将切削时的径向冲击力均匀分散到整个笼式结构上，避免单根支撑筋受力集中出现焊缝开裂的问题；考虑到概念设计阶段未配置接线与电控部分，实际落地时可搭配变频减速电机驱动，根据待处理轮胎的橡胶硬度调整主轴转速，处理普通乘用车子午线胎时转速控制在30-40r/min即可，处理大尺寸载重胎时可适当降低转速提升切削扭矩。这套机构没有配置复杂的筛网结构，破碎后的胶料粒度通过刀条与支撑框的间隙控制，出料粒度在20-50mm区间，可直接送入下一道磨粉工序，省去了粗碎后的二次筛分环节，适合日处理量5吨以下的小型废橡胶回收站点使用，也可作为大型轮胎破碎线的前置预破碎单元，降低主破碎机的进料负荷。
