通讯设备配套挂接装置枢轴结构设计

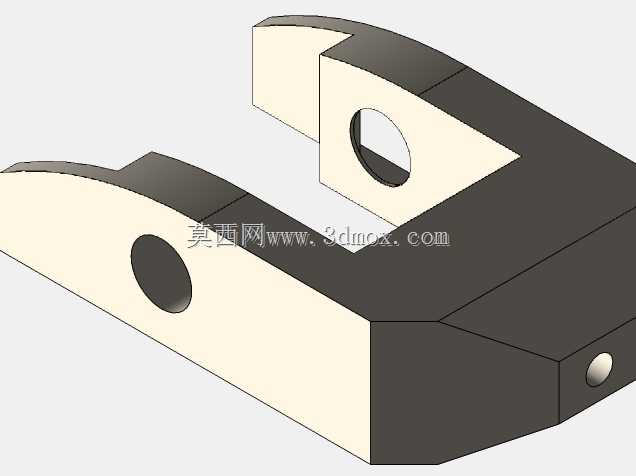

　　在通讯基站配套设备、户外通讯终端挂载组件的实际应用场景里，这类挂接枢轴是实现挂载部件快速开合、可靠铰接的核心受力构件，日常工况下需要承担挂载模块的静态自重，同时要耐受户外环境下的风载振动、反复开合带来的疲劳磨损，对结构的刚度、铰接间隙控制都有明确的工程要求。从实际功能来看，该构件作为挂接结构的转动核心，一端通过本体的弧形贴合面与挂载基座的安装位匹配贴合，依靠两个同轴的铰接孔穿装销轴，实现与固定基座的转动连接，另一端的U型开口槽则用来卡装待挂载的通讯功能模块，槽侧的贯通孔用来穿装锁止销，完成挂载模块的快速装夹固定，不需要额外的复杂紧固件就能实现模块的快速拆装，适配户外通讯设备快速部署、维护的作业需求。设计过程中优先考虑了受力的均匀性，

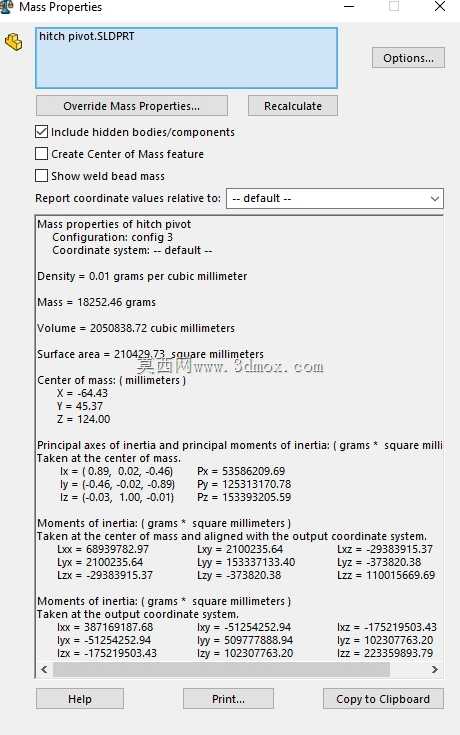

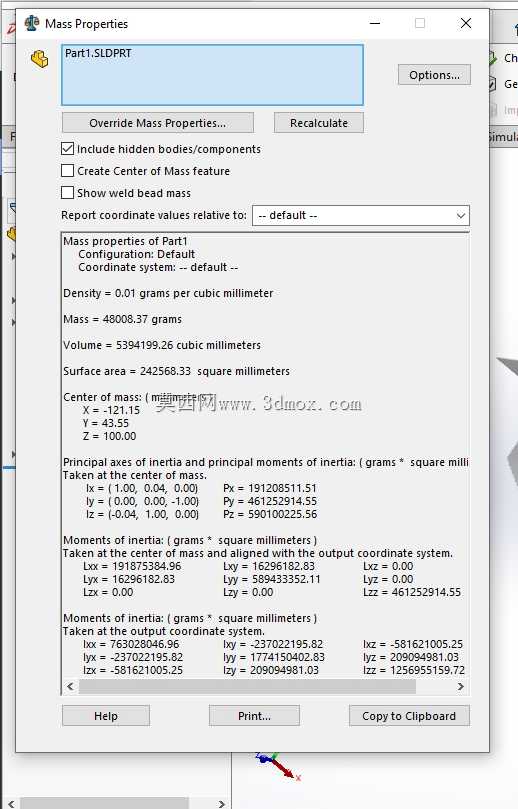

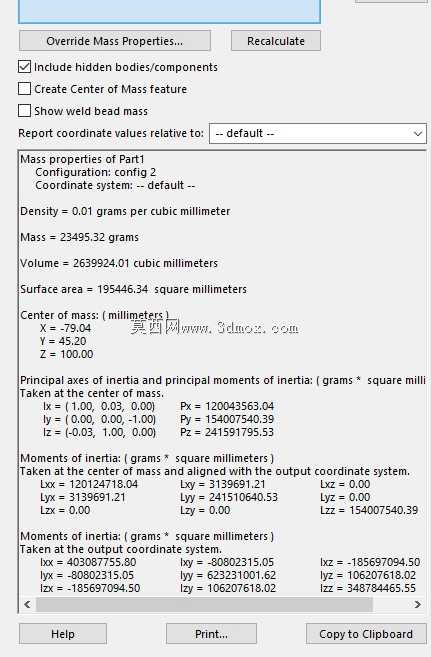

　　主体采用变截面的块式结构，在铰接孔周边做了局部加厚处理，避免销轴反复转动带来的孔位磨损失圆，同时将整体的棱边做了斜切过渡，既减少了应力集中的风险，也能避免安装维护过程中尖锐棱边划伤作业人员或者线缆外皮。从安装边界来看，该枢轴的两个铰接孔保持严格的同轴度公差，孔位的中心距与基座安装耳的间距完全匹配，安装时不需要额外修配就能直接穿装销轴，转动阻尼控制在手动开合无卡滞、挂载后不会自行松脱的区间，U型开口的槽宽与挂载模块的连接耳厚度保持小间隙配合，既保证装拆顺畅，也不会因为间隙过大带来挂载晃动的问题。建模过程中采用多配置的设计思路，第一个配置完成基础实体的拉伸成型，确定整体的外形轮廓与各部位的基本尺寸，

　　第二个配置添加压制特征模拟实际钣金或者机加工过程中的压型工序，将主体结构切分后分别细化俯视图方向的草图轮廓，加工出对应的切口与安装平面，预留出镜子等配套附件的安装位，加工出穿过中心切口的销轴过孔，第三个配置通过特征抑制来模拟不同加工工序下的半成品状态，方便工艺人员核对各工序的加工余量，之后在侧视基准面上绘制新的草图完成剪切位的结构细化，最后根据实际使用场景的需求切换对应的材料属性，分别验证铝合金材质下的轻量化效果与不锈钢材质下的耐腐蚀性能，适配不同部署环境的使用需求。这类枢轴结构在实际使用中不需要复杂的润滑维护，铰接孔的内壁可以根据需求加装衬套来提升耐磨性能，本体的外露平面可以预留标识粘贴位，方便运维人员识别对应的挂载模块编号，

　　整体结构没有冗余的设计特征，所有的结构面都对应明确的功能需求，弧形的外轮廓在转动过程中不会与周边的线缆、固定结构产生运动干涉，开合角度覆盖日常维护需要的转动范围，不需要额外增加限位结构就能通过本体的型面配合实现最大开合角度的限制，减少了零件数量，也降低了整体的装配复杂度。在结构强度校核层面，重点关注了铰接孔周边的应力分布，以及U型槽根部的受力情况，通过倒圆角与局部加厚的方式将最大应力控制在材料许用应力的三分之一以内，满足长期户外使用的疲劳强度要求，即使在极端的大风工况下，挂载模块产生的交变载荷也不会造成结构的塑性变形，保证挂接结构的连接可靠性。
