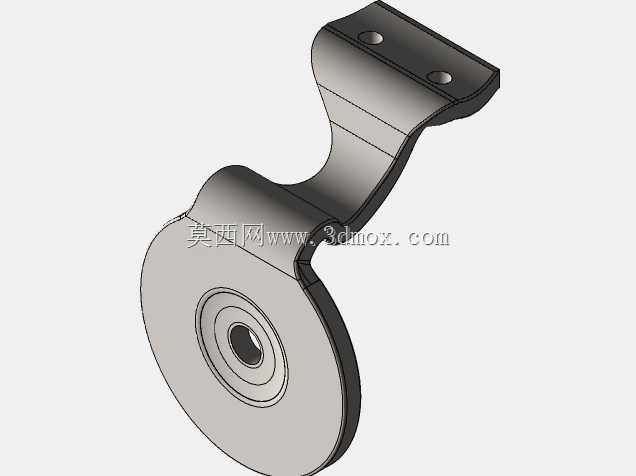

S型弯臂带轮式扶手栏杆连接固定支架

　　这款弯臂式带轮扶手支架，主要应用在公共交通载具、商用扶梯、无障碍通行设施的侧边扶手装配场景中，承担扶手端部与主体结构的连接承载、滑动导向双重作用。从实际使用场景来看，这类支架常安装在车厢内壁、扶梯侧封板、走廊护栏的端部位置，既要承受扶手传递的竖向荷载、侧向推拉荷载，还要配合扶手带的循环滑动，为扶手带提供端部的转向支撑与限位，避免扶手带运行过程中出现跑偏、脱槽的问题。

　　从功能特性上看，支架上端的平直安装段设置了两个同轴的沉头安装孔，安装时可采用内六角螺栓将支架整体固定在基体结构上，沉头孔的设计能够保证螺栓安装后端面与支架表面齐平，不会突出刮蹭过往人员的衣物或肢体，符合公共设施的安全设计要求。支架的弯臂段采用平滑的S型曲面过渡，没有尖锐的棱角与突变的折角，一方面能够优化应力传递路径，让安装孔位承受的荷载顺着弯臂平滑传递到下端的轮体支撑段，避免应力集中导致的支架断裂变形；另一方面曲面外形也能减少积灰死角，日常清洁维护时更容易擦拭，适配公共区域高频清洁的使用需求。

　　下端的轮体支撑段集成了带台阶的轴孔结构，轴孔内部可装配深沟球轴承与扶手带导向轮，导向轮的轮缘与扶手带的内侧型面完全贴合，扶手带循环运行时，导向轮随扶手带同步转动，将扶手带与支架之间的滑动摩擦转化为滚动摩擦，大幅降低运行阻力与部件磨损，延长扶手带的使用寿命。轴孔的台阶结构可以对轴承内圈、外圈分别进行轴向定位，不需要额外加装轴用挡圈或端盖就能限制轴承的轴向窜动，减少装配零件数量，降低现场安装的工序复杂度。

　　设计过程中，弯臂的曲率经过多轮受力仿真校核，在保证整体结构强度满足1.5倍额定荷载冲击要求的前提下，尽可能压缩弯臂的横向占用空间，避免支架突出扶手安装面过多占用通行宽度。安装边界方面，上端安装段的两个孔位中心距按照通用扶手安装的标准孔距设计，能够直接适配现有多数载具、护栏的预装孔位，不需要现场重新打孔调整，替换旧件时可以直接安装，大幅降低改造维护的成本。支架整体采用钣金冲压一体成型工艺，板材厚度经过荷载计算选定，既不会因为板材过薄导致受力后弯臂变形，也不会因为板材过厚增加不必要的材料成本与整体重量。轮体支撑段的轴孔采用翻边成型工艺，翻边高度与轴承外圈的宽度匹配，能够为轴承提供足够的支撑接触面积，避免轴承运行过程中出现倾斜卡滞。

　　从实际装配的适配性来看，这款支架的导向轮中心到安装面的距离经过精准测算，安装后扶手带的外表面与基体结构之间的间隙刚好满足安全规范要求，不会出现间隙过大卡入异物、间隙过小摩擦基体的问题。弯臂的曲面走向也避开了扶手带运行的包络范围，扶手带在转向过程中不会与支架本体发生剐蹭，运行过程中不会产生异常噪音与磨损。针对户外使用场景，支架表面可做喷塑或镀锌处理，能够耐受雨水、消毒水的腐蚀，延长户外环境下的使用寿命，不管是室内商用扶梯还是户外景区的无障碍通道护栏，都能稳定发挥连接固定与导向支撑的作用。
