FDM3D打印挤出热端结构设计

　　该结构为FDM熔融沉积成型3D打印设备的核心挤出热端组件，是耗材熔融输送的核心执行部件，直接决定打印过程中耗材熔融均匀性、出丝稳定性与成型精度。从实际应用场景来看，这类热端可适配桌面级FDM打印设备，覆盖PLA、ABS、PETG等多种常用热塑性打印耗材的加工需求，既可以用于个人DIY改装打印设备，也可适配小型商用桌面3D打印机的批量装机需求。

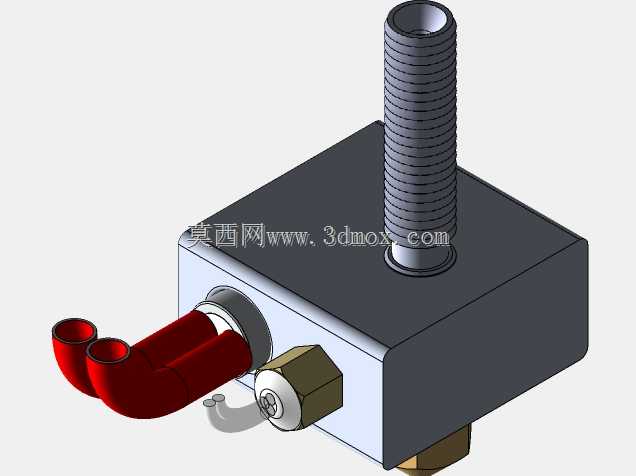

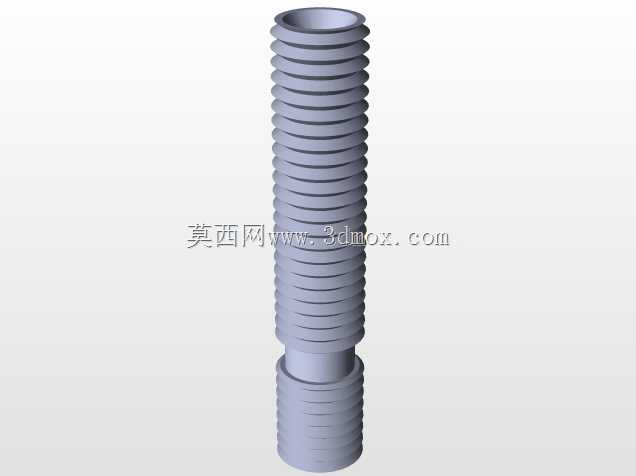

　　从功能特性来看，该热端采用分体式散热块与加热块组合结构，上方带外螺纹的中空喉管用于对接远端送料机构的导料管，螺纹结构可实现喉管与散热块的螺纹锁紧固定，保证送料路径的同轴度，避免送料过程中出现耗材卡顿、偏移问题。侧面双弯头快插接口为散热风道接口，可直接对接散热风扇的导风通道，对喉管上部区域进行持续风冷，避免耗材在喉管段提前熔融造成堵头故障。加热块侧方预留的六角安装位用于固定加热棒与测温热敏电阻，可实现加热块区域的精准温度控制，保证加热块内的熔融腔温度稳定在耗材熔融温度区间内，温度波动控制在±1℃范围内，避免温度过高造成耗材碳化、温度过低造成熔融不充分出丝不畅的问题。

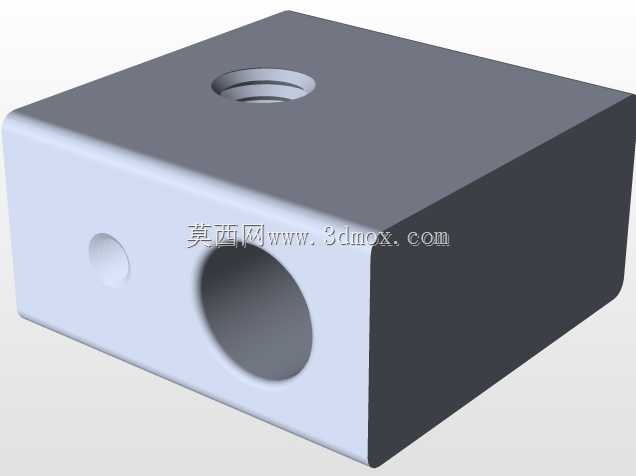

　　设计过程中优先考虑了安装边界的适配性，散热块采用方形结构设计，四个平面可直接适配常规的E3D规格热端固定夹具，安装孔位间距兼容市面主流桌面级打印机的X轴滑台安装尺寸，无需额外改装即可直接替换原有热端组件。喉管的伸出长度经过匹配设计，安装后加热块底部到散热块安装面的距离符合常规打印设备的喷嘴高度调节行程，不会出现喷嘴触碰热床或者调平行程不足的问题。加热块侧方的接头采用标准外螺纹规格，可直接拧入标准规格的加热棒与热敏电阻，无需额外定制连接件，降低后期维护更换的成本。

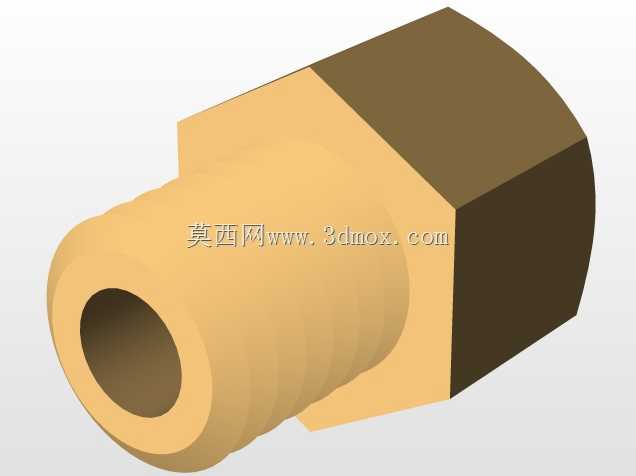

　　流道设计上采用直通式熔融腔结构，耗材从喉管进入后直接进入加热块内的熔融腔，流道内壁做光滑过渡处理，无台阶、死角，避免耗材残留造成的堵头、混色故障。双风道散热结构可在喉管上部形成均匀的冷却风场，保证喉管上部温度始终低于耗材玻璃化转变温度，形成明显的冷热分界区，避免耗材在喉管内软化膨胀造成送料阻力过大的问题。喷嘴端采用标准螺纹接口，可适配不同口径的黄铜喷嘴、硬化钢喷嘴，满足不同耗材、不同打印精度的使用需求，更换喷嘴时无需拆解整个热端结构，直接从底部拧下即可完成更换，维护操作便捷。

　　实际装机使用时，该热端可支持最高260℃的长期工作温度，搭配耐高温密封件可短时间承受280℃的工作温度，满足高温耗材的打印需求。散热块的散热面积经过优化，搭配常规4010散热风扇即可满足持续打印的散热需求，无需加大风扇规格造成设备整体重量增加，降低X轴运动机构的负载，减少运动过程中的振动，提升打印成型的表面质量。各连接部位均采用密封配合设计，避免熔融耗材从接缝处溢出造成的结构粘连、线路短路问题，长期连续工作的稳定性优于单风道结构的同规格热端。
