管道拼接用快装式卡接锁结构

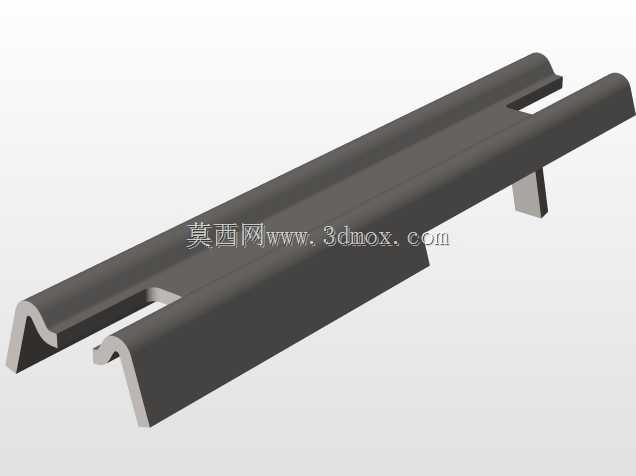

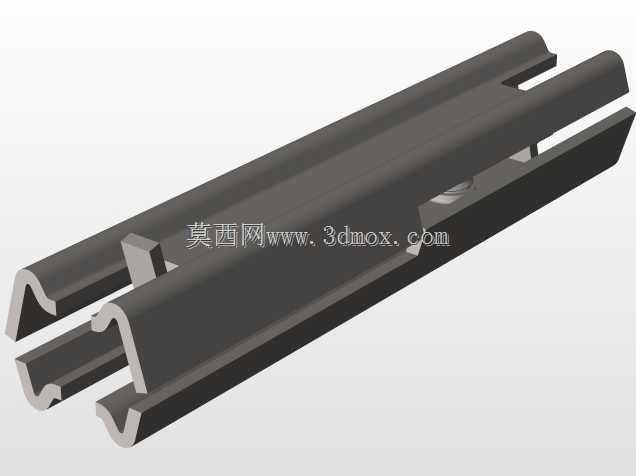

　　在模块化管线布设、工业流体输送管路搭建、设备旁通管路快速改装的现场作业场景里，这类卡接式拼接锁是替代传统法兰螺栓连接、焊接固定的核心快装连接件，尤其适合需要频繁拆装调整管路走向、后期维护需快速拆解管段的工况，比如车间压缩空气支管路的临时接驳、实验台流体管线的模块化组装、轻型物料输送管道的分段拼接场景，能大幅降低管路拆装的工时消耗，减少现场动火作业的安全风险。从结构功能来看，这款拼接锁采用双侧对称开槽的卡接式设计，主体为长条形对称结构，沿长度方向开设多组与管道外壁轮廓匹配的卡接槽，槽型做了圆弧过渡与倒扣结构，当两根对接的管段从拼接锁两端推入后，槽内的倒扣结构会牢牢卡住管段外壁预设的卡位凸缘，不需要额外的螺栓紧固、粘接或者焊接工序，

　　仅靠手动推入即可完成锁止固定，需要拆解时只需要用平口工具撬动拼接锁侧边的解锁缝隙，就能让卡接倒扣脱离管段凸缘，快速完成管段分离。设计过程中优先考虑了现场装配的容错性，卡接槽的导入端做了15度的扩口导向结构，即使管段对接存在1-2mm的同轴度偏差，也能顺着导向斜面顺利滑入锁止位，不会出现卡滞无法装配的问题；主体壁厚根据常用的轻型管材承压能力做了匹配，在保证卡接结构强度的前提下尽可能缩减整体外形尺寸，避免相邻管路布设时出现干涉。从安装边界来看，这款拼接锁的整体截面尺寸适配外径20-25mm的轻型硬质管材，有效锁止长度覆盖管段对接处两侧各30mm范围，安装时不需要在管段上做额外的打孔、套丝加工，仅需要在管段端部预设一圈高度1.

　　2mm的卡位凸缘即可，安装完成后拼接锁的外轮廓无突出的尖锐棱角，不会剐蹭现场作业人员的衣物或者相邻的管线，整体外表面做了哑光硬质氧化处理，在常规车间湿度环境下不会出现锈蚀卡滞的问题，长期使用后拆解依然顺畅。不同于传统的管箍、法兰连接结构，这款拼接锁没有分散的小零件，现场装配不需要携带扳手、螺丝刀等额外工具，单手即可完成装配动作，对于高空管路布设、狭小空间内的管路改装作业来说，能有效降低作业人员的操作难度，减少工具掉落的安全隐患。结构上做了对称式的受力设计，当管段内通入流体产生轴向拉脱力时，四个方向的卡接倒扣会均匀承受拉脱载荷，不会出现单侧受力过大导致锁止失效的问题，经过常规工况的受力校核，在0.6MPa的流体压力下，

　　锁止结构的安全系数能达到3倍以上，完全满足轻型工业管路、民用给排水支路、气动管线的使用要求。在建模过程中，所有的卡接槽轮廓都做了等距偏移处理，和适配管材的外轮廓保持0.1mm的装配间隙，既保证装配时的顺畅度，又不会因为间隙过大导致管段对接后出现晃动；解锁槽的位置设置在拼接锁的两侧长边位置，宽度控制在2mm，刚好适配常用的平口螺丝刀厚度，不需要专用的解锁工具，现场运维时随手就能找到工具完成拆解操作。端部的导入斜面做了圆角处理，避免装配时刮伤管材外壁的防腐涂层，也能减少装配过程中操作人员被锐边划伤的风险。这类拼接锁目前在模块化快装管路系统里的应用占比逐年提升，尤其是在柔性生产车间的管线改造、临时展会的水电管线布设、实验室气路的快速搭建场景中，相比传统连接方式的装配效率能提升60%以上，而且可以重复拆装使用，不会像一次性粘接的管件那样拆解后就报废，综合使用成本更低。
