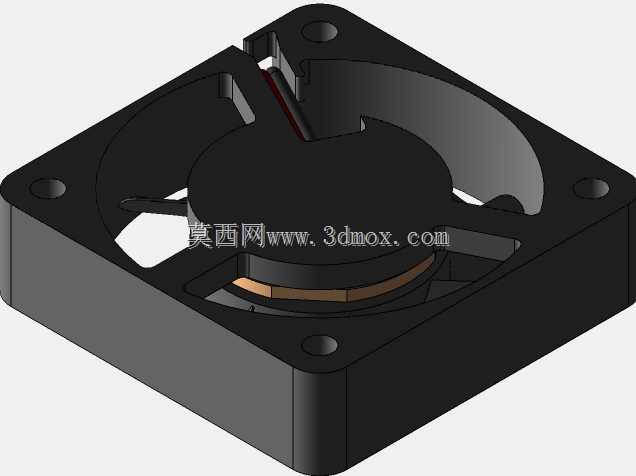

小型轴流散热风扇结构设计三维数模

　　这款小型轴流散热结构，日常主要适配小功率电子设备的主动风冷场景，常见于ITX机箱内部CPU辅助散热、小型工控主板局部热源散热、桌面级3D打印机控制板散热、路由器等网络设备的内置通风模块，也可嵌入小型电源模块、LED驱动电源的壳体内部，解决密闭空间内积热导致的元器件性能衰减问题。从结构设计逻辑来看，整体采用方形外框搭配中心轮毂的经典轴流布局，外框四角预留了标准安装孔位，安装孔的沉台深度做了适配M3规格螺丝的设计，安装时螺丝不会突出框体表面，避免干涉周边其他元器件布局。外框的边框厚度做了均匀化处理，既保证注塑成型时的料流填充顺畅，避免出现缩痕、缺料等成型缺陷，也能在安装锁紧时提供足够的结构强度，不会因为螺丝锁紧力过大导致框体开裂。

　　中心轮毂部分的内部预留了驱动电路板与微型轴承的安装腔体，轮毂与外框之间的支撑筋采用了不对称排布设计，能有效降低扇叶转动时气流切割支撑筋产生的高频啸叫，优化运行时的噪音表现。扇叶的叶型采用了小弦长后掠设计，叶根到叶尖的安装角做了渐变处理，叶根处安装角更大，适配轮毂周边较低的线速度，叶尖处安装角收小，匹配叶尖较高的线速度，让整个扇叶扫风区域的风压分布更均匀，避免叶尖处产生紊流损失。扇叶与外框内壁之间的间隙控制在0.3-0.5mm区间，间隙过大会导致叶尖漏风损失风压，间隙过小则容易因为注塑件的形位公差导致扇叶转动时擦碰框体，引发卡滞故障。从安装边界来看，这款风扇的外廓尺寸适配标准60mm规格的安装位，整体厚度控制在15mm，

　　属于薄型轴流风扇范畴，安装时需要在进风侧预留至少5mm的无遮挡空间，避免进风不畅导致风量衰减，出风侧则需要正对热源方向，保证气流可以直接冲刷散热鳍片或者发热元器件表面，提升换热效率。设计时还考虑了接线的走线空间，外框侧边预留了出线缺口，供电线材可以从侧边引出，不会占用风扇轴向的安装空间，适配厚度方向空间紧张的紧凑设备布局。在结构可靠性方面，扇叶与轮毂的连接位置做了加厚过渡处理，避免长期高速转动时叶根位置出现应力集中导致断裂，外框的四个角做了R角过渡，既可以减少安装时的磕碰损伤，也能避免尖锐边角划伤安装操作人员。实际选型应用时，这类小尺寸轴流风扇的转速通常在3000-5000转区间，

　　搭配对应的散热鳍片可以满足15-25W功率热源的散热需求，运行时的风压可以克服常规铝挤散热鳍片的风阻，将鳍片蓄积的热量及时带出设备腔体。建模过程中，所有配合位置的公差都按照注塑件的通用公差等级设置，轴承安装位的尺寸精度按照IT7级控制，保证轴承压装后不会出现松脱或者过紧导致的转动阻力过大问题，扇叶的做了动平衡配重结构预留，在轮毂内侧可以添加配重块调整动平衡精度，降低高速转动时的振动量，延长轴承的使用寿命。
