16厘米滚动平行绘制尺结构设计

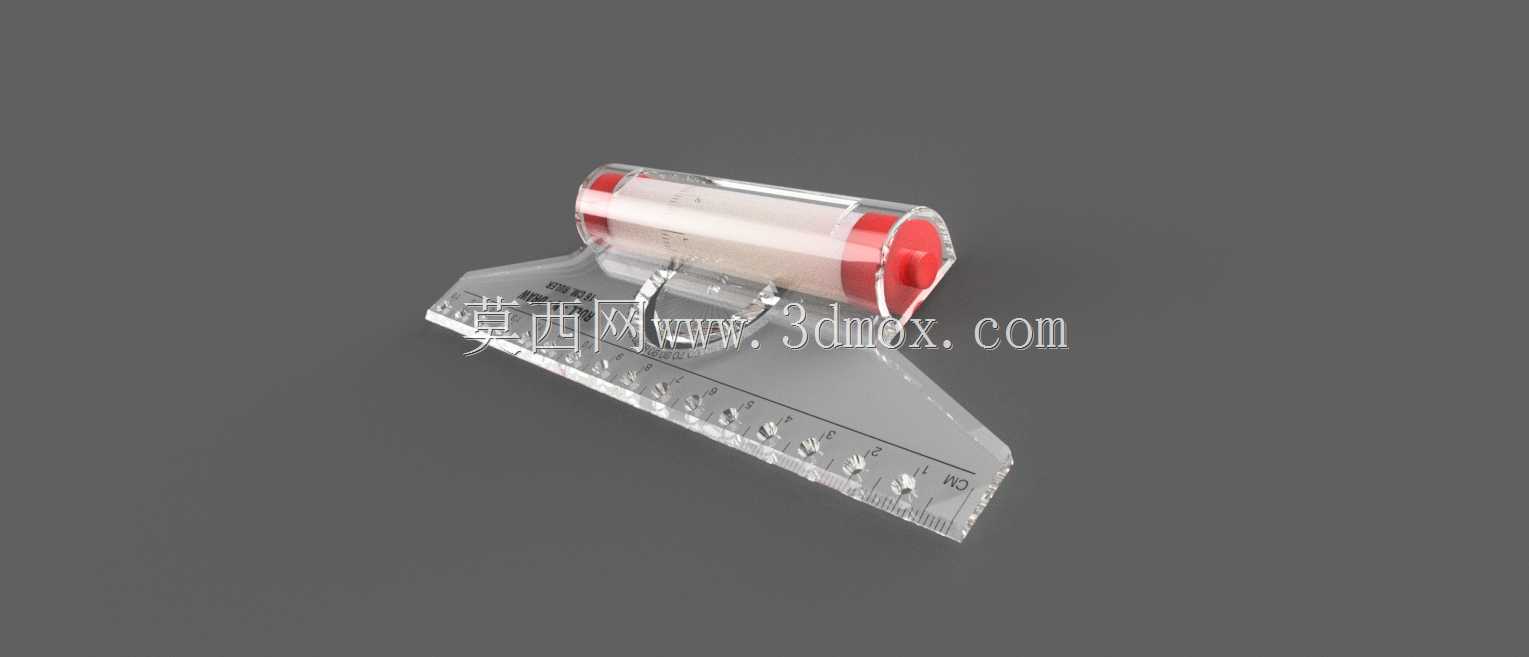

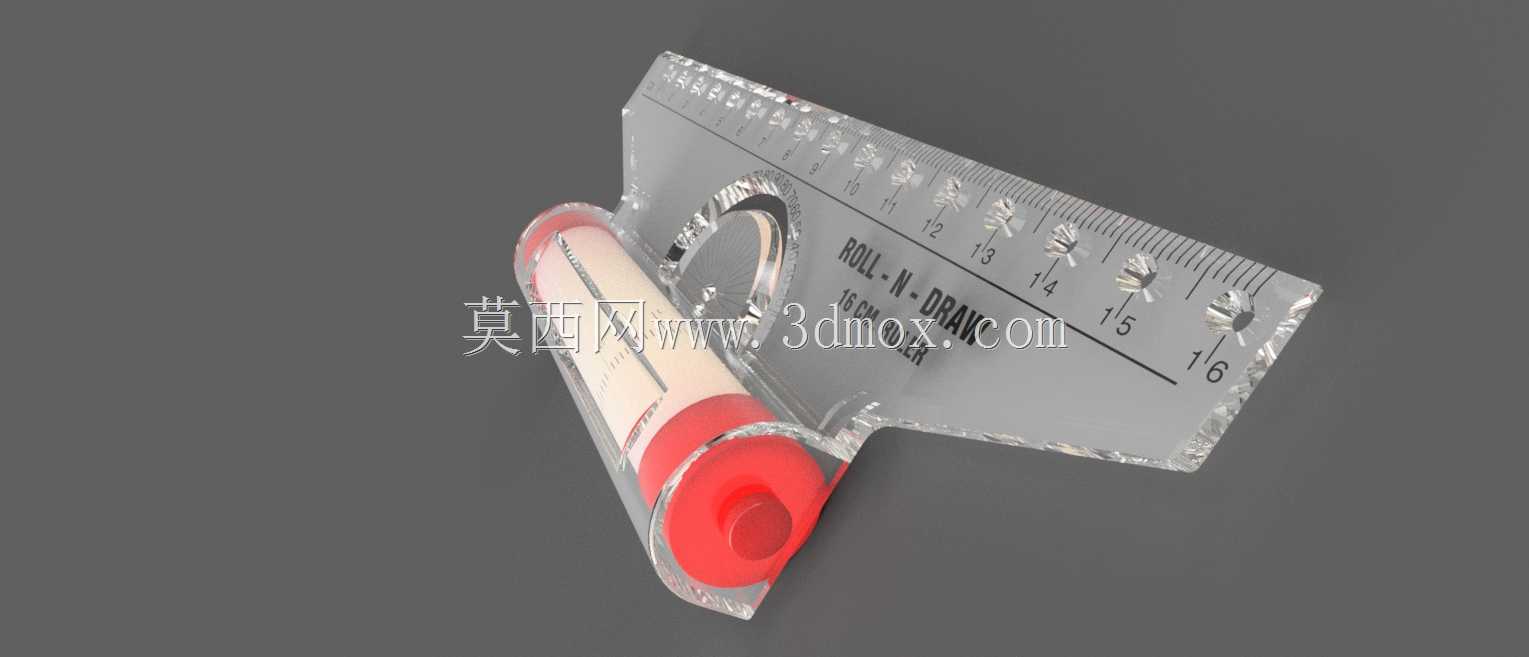

　　这款16厘米量程的滚动平行绘图尺，是面向手工绘图、工程草稿标注、美术排版场景开发的便携绘图量具，区别于传统固定式直尺，其核心结构通过底部的同轴滚动辊实现尺身沿纸面的垂直平移，全程无需额外辅助靠尺即可快速绘制出等距平行线，在机械制图草稿绘制、建筑方案排线、学生手绘制图、办公文档划线场景中，能大幅降低重复对齐靠尺的操作耗时，减少传统直尺平移时出现的线条偏移、间距不均问题。

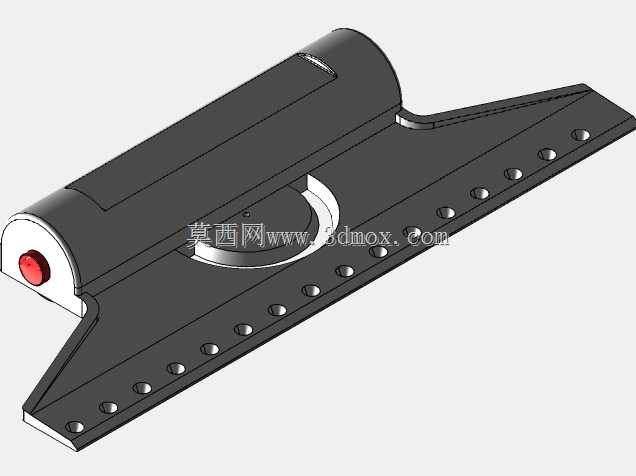

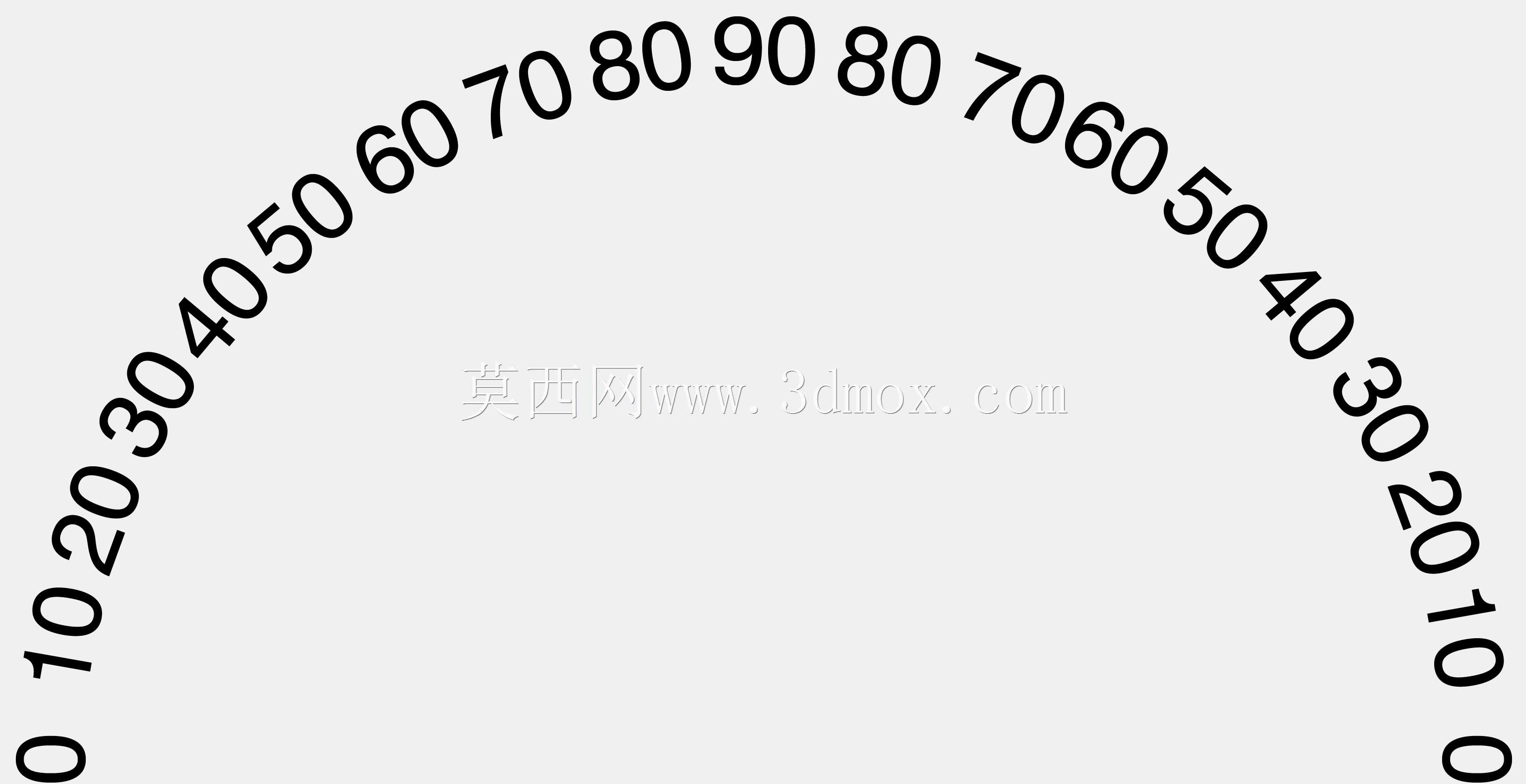

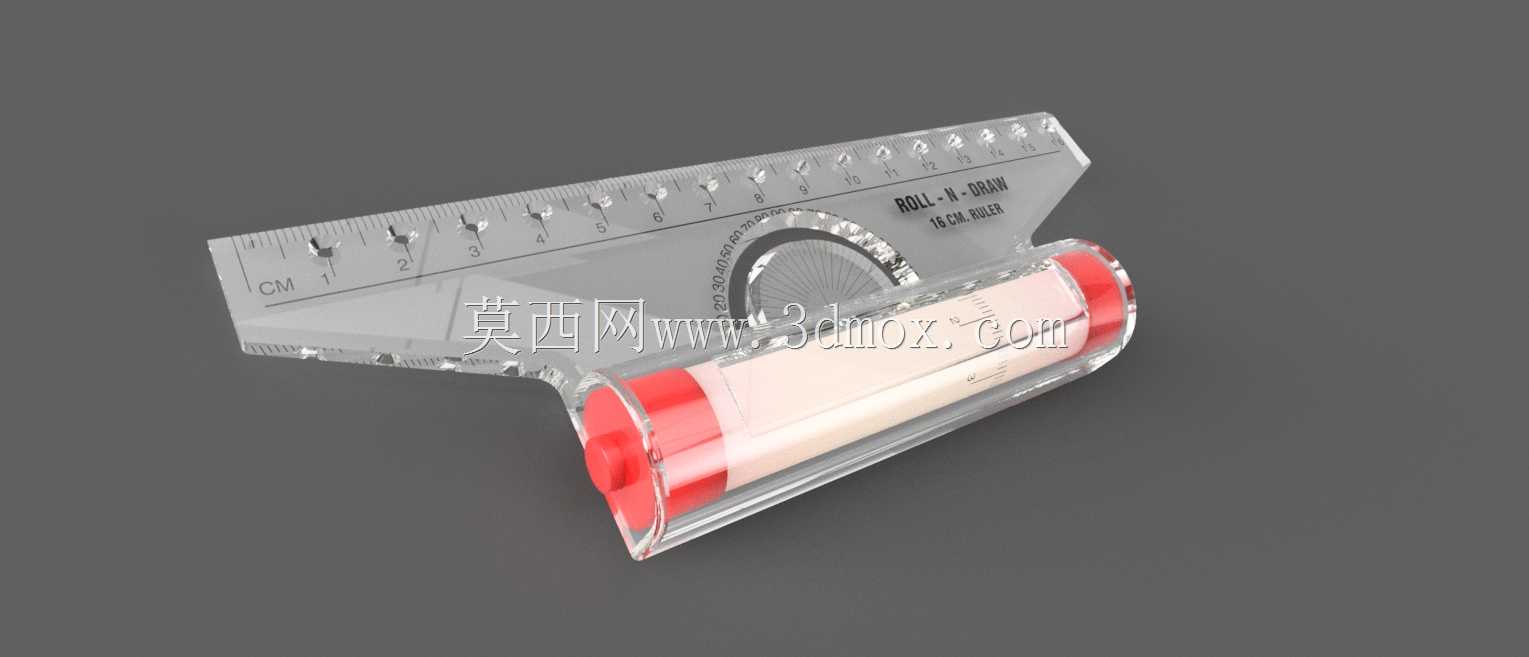

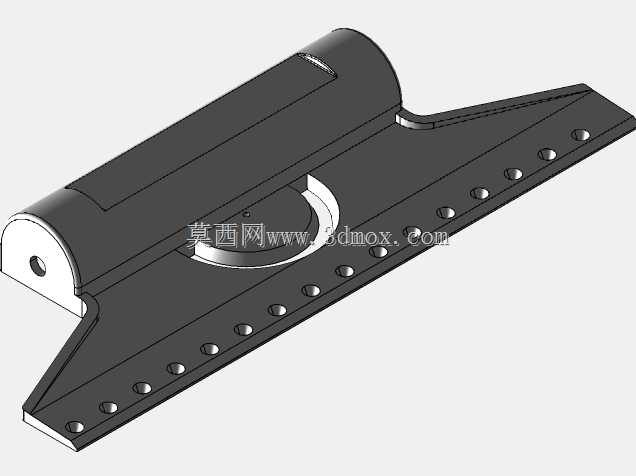

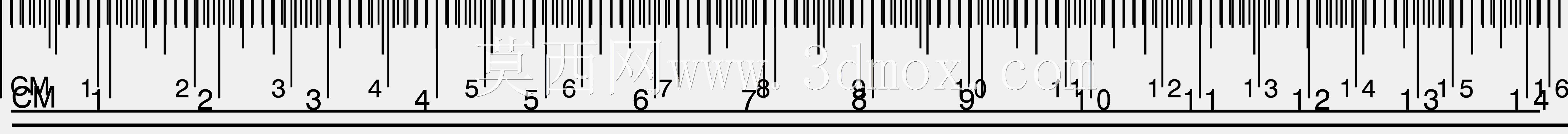

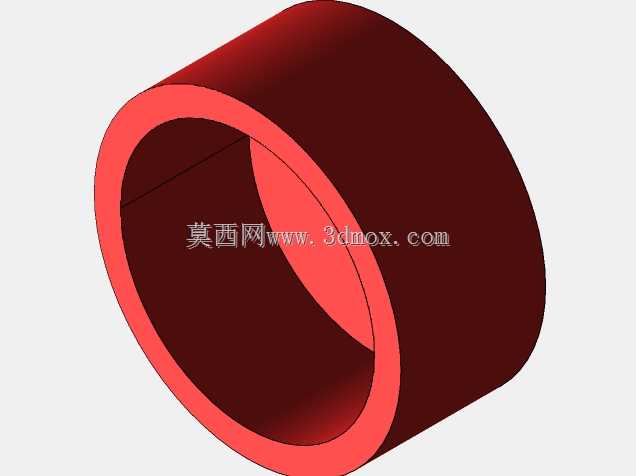

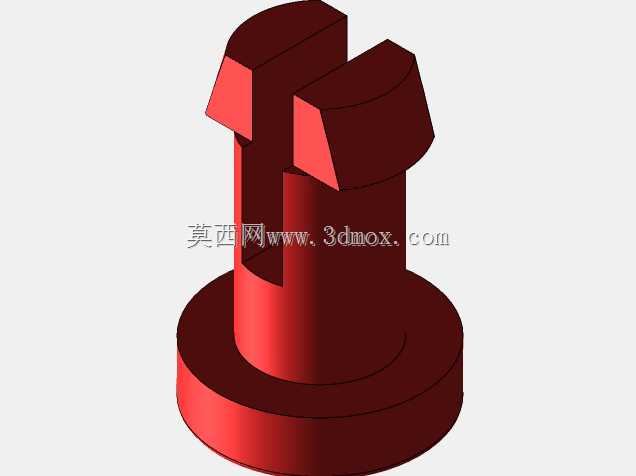

　　从结构设计逻辑来看，整个产品分为尺身刻度区、滚动支撑辊、握持限位三个核心模块。尺身采用高透明PS材质一体注塑成型，刻度面做了磨砂防反光处理，避免绘图时灯光反射遮挡刻度读数，刻度线采用激光蚀刻填漆工艺，长期摩擦使用也不会出现刻度脱落问题，尺身一侧集成了180度量角器刻度，可直接配合滚动结构完成固定角度的斜线平移绘制，满足常规绘图中的角度标注、斜线平行绘制需求。底部的滚动辊采用透明PC材质做同轴封装，辊体两端设置红色橡胶防滑端盖，端盖与纸面接触的摩擦系数经过调校，既保证滚动时的顺畅度，又能避免尺身滚动时出现横向打滑，辊体内部为中空结构，在保证结构强度的前提下尽可能降低整体重量，长时间握持绘图不易产生手部疲劳，辊体与尺身的连接轴采用间隙配合设计，转动阻尼控制在0.2N·m左右，滚动过程无卡滞、无松旷，平移时尺身不会出现角度偏斜。

　　尺寸边界方面，该绘图尺总长度为185mm，尺身有效测量量程为160mm，整体宽度为55mm，滚动辊直径为20mm，平放时尺身刻度面距离纸面高度为2mm，可适配0.3-0.9mm线径的绘图笔、中性笔、铅笔使用，笔尖不会与尺身边缘产生剐蹭蹭花纸面。尺身边缘做了0.5mm的薄边倒角处理，贴合纸面时无悬空缝隙，绘制直线时不会出现墨水沿尺边洇渗的问题。握持区域设置在滚动辊上方的弧形凸起位，表面做了微纹理防滑处理，单手握持时拇指与食指可自然贴合辊体两侧，推动尺身滚动时施力方向与滚动方向保持同轴，不会出现单侧施力导致的尺身偏转。

　　实际使用场景中，这款量具可覆盖三类核心需求：其一为等距平行线绘制，在绘制机械图纸的剖面线、建筑图纸的墙体排线、美术手绘的明暗排线时，只需将尺身对齐基准线，沿垂直于尺身的方向匀速推动，即可连续绘制出间距均匀的平行线条，相比传统直尺搭配三角板的操作方式，效率可提升60%以上；其二为长度测量与直线绘制，尺身的厘米、毫米刻度精度满足GB/T 14896的量具精度要求，可完成常规的尺寸测量、直线绘制作业，量角器区域可完成0-180度的角度测量与角度线绘制；其三为便携绘图辅助，整体重量仅45g，可直接放入笔袋、绘图工具盒中携带，不会像重型绘图尺那样增加携带负担，适合现场测绘、外出方案沟通时的快速绘图使用。

　　设计过程中针对传统平行尺的常见痛点做了结构优化：传统滚动平行尺容易出现辊体进灰导致转动卡滞的问题，这款产品在辊体与尺身的连接轴位置设置了微间隙防尘挡边，可阻挡纸面的纸屑、灰尘进入转动配合面，长期使用无需频繁清理维护；针对传统透明尺容易与纸面贴合过紧产生负压、移动时刮蹭纸面的问题，在尺身底面设置了三处0.1mm高的微凸支撑点，既保证尺身贴合纸面不晃动，又能避免尺身与纸面完全贴合产生负压；刻度标识采用了大字号数字标注，读数时无需近距离凑近即可快速识别刻度值，降低长时间绘图的视觉疲劳。
