相交轴动力传输用万向UV关节结构

　　在各类需要实现相交轴间动力传递的机械传动场景中，这类十字铰接式的万向关节结构是应用极为广泛的核心传动部件，区别于常规的刚性联轴器，它能够补偿两轴之间因安装误差、机架形变、工作过程中相对位移产生的角度偏差，避免传动过程中出现卡滞、附加载荷过大、轴系疲劳损坏的问题。从实际应用场景来看，这类结构常见于工业设备的变向传动链路、小型机具的动力输出端、需要多自由度调整的传动机构中，比如轻工设备的进给传动、专用工装的角度调整动力传递、小型输送线的变向动力接驳位置，都能见到这类结构的应用，它不需要严格保证两轴的同轴度安装要求，能够在两轴存在一定夹角的状态下稳定传递扭矩，适配很多安装空间受限、无法实现高精度同轴装配的工况。

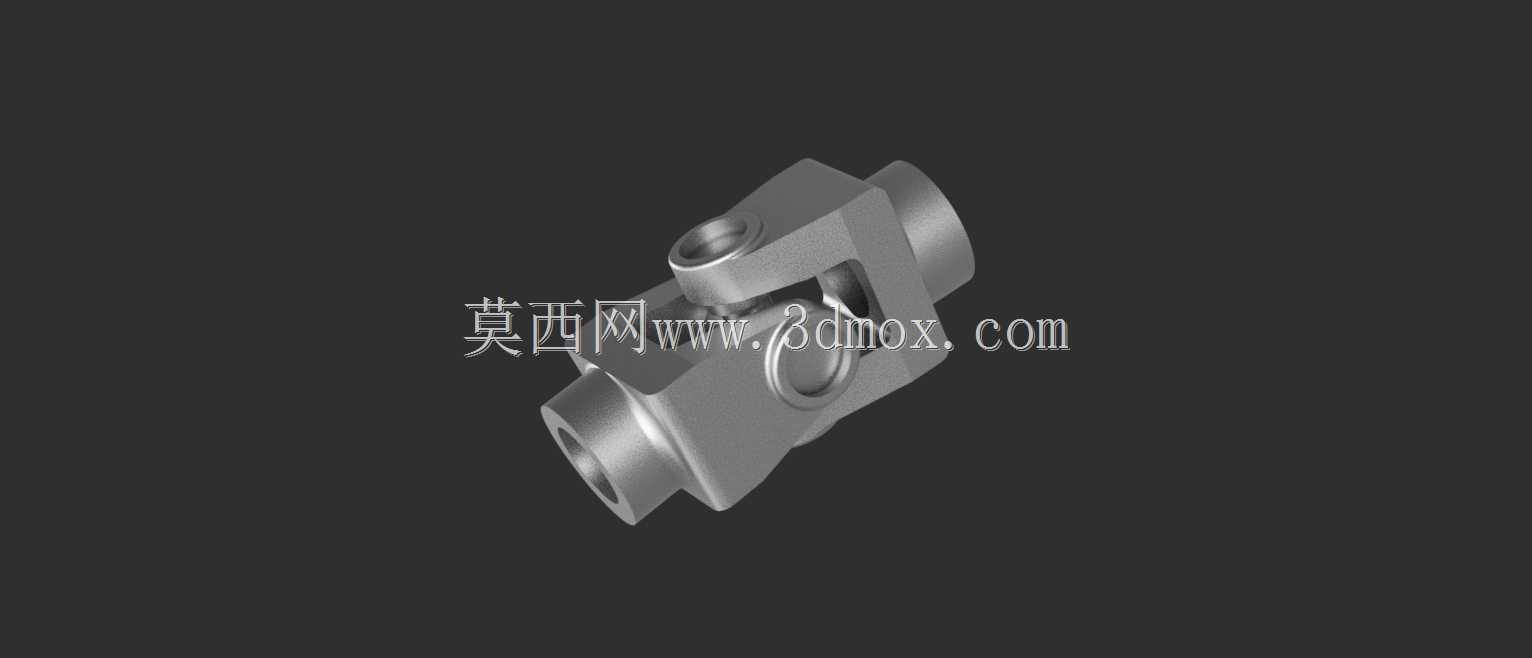

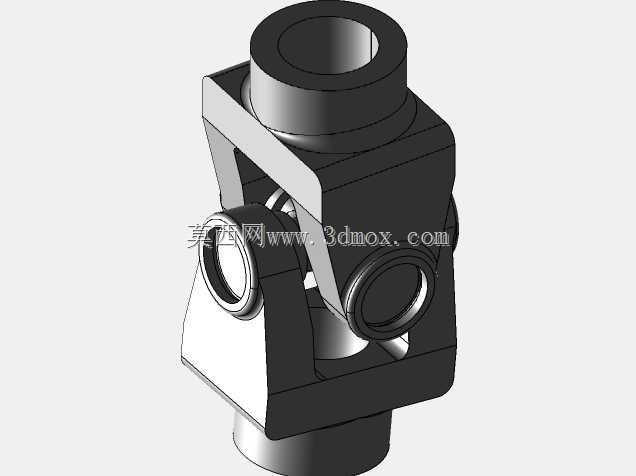

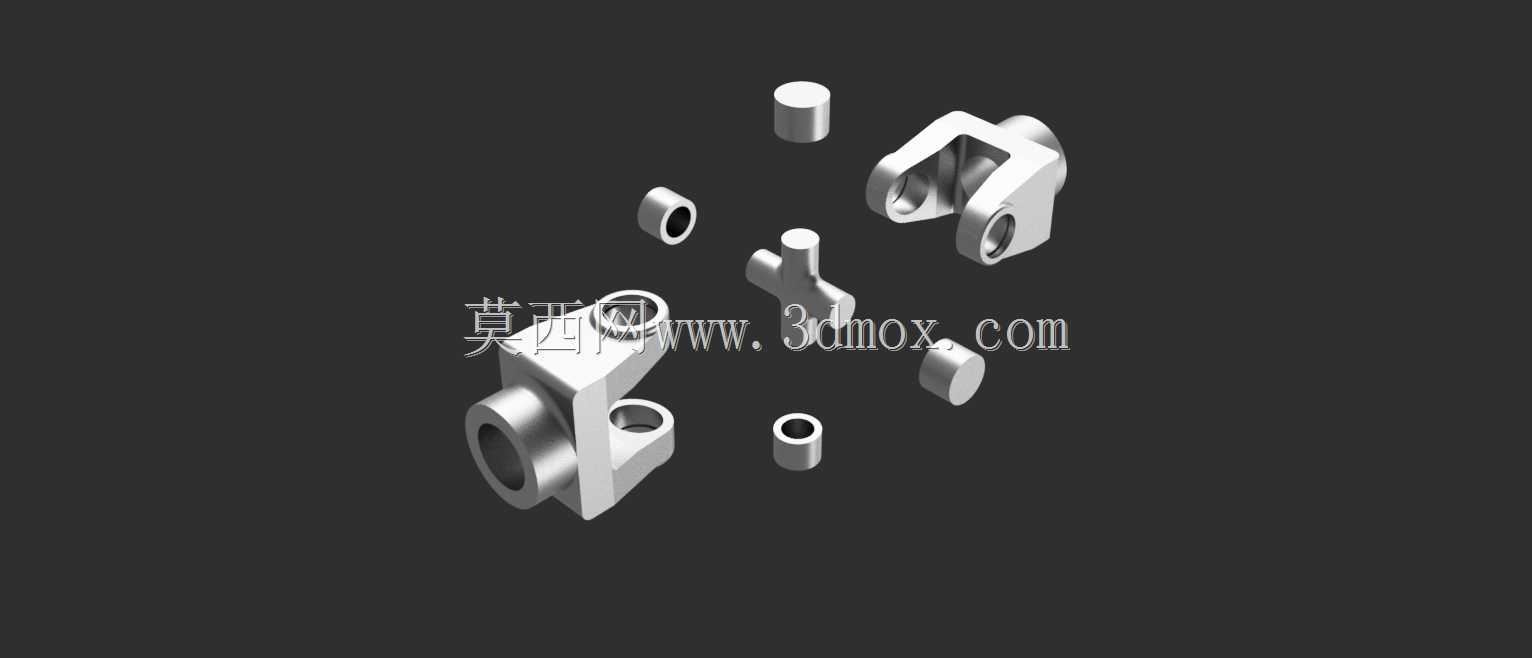

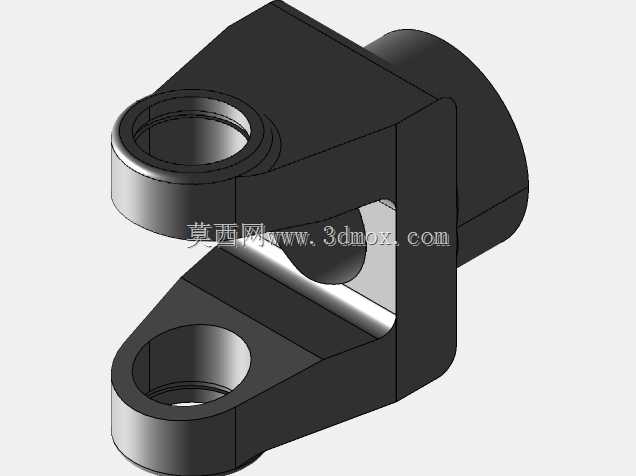

　　从结构设计思路来看，这个关节采用了十字销铰接的核心结构，两个叉形接头分别对应连接两根需要传动的轴端，中间通过十字形的铰接销实现两个方向的转动自由度，两个旋转轴线互相垂直且相交于十字销的中心位置，保证转动过程中传动的同步性。设计时首先要考虑的是铰接副的配合间隙，间隙过大会导致传动回程误差大，正反转换向时出现明显的冲击，间隙过小则会导致转动卡滞，在工作温度变化或者存在少量粉尘杂质的工况下容易出现抱死的问题，因此铰接位置的配合公差一般选用小间隙的过渡配合，同时在铰接位置预留润滑脂的存储空间，保证长期运转过程中的磨损量可控。叉形接头的耳部厚度需要根据额定传递扭矩做强度校核，要承受传动过程中的扭转剪切力以及角度偏转时的附加弯曲应力，避免在过载工况下出现耳部断裂的失效问题。

　　从外形尺寸与安装边界来看，这类关节的整体径向尺寸要适配安装位置的空间限制，两个轴端的连接孔分别对应配套轴的直径，孔位可以设计成顶丝固定、键连接或者销连接的形式，根据传递扭矩的大小选择合适的固定方式。安装时需要注意，单个万向关节在存在传动夹角的情况下，输出轴的转速会存在周期性的波动，夹角越大波动幅度越明显，如果需要实现等速传动，一般会采用两个这类万向节串联布置的方式，保证输入和输出端的转速同步。在实际选型过程中，首先要核算需要传递的最大扭矩，预留足够的安全系数，避免冲击载荷下的结构损坏，同时要确认工作过程中两轴的最大偏转角度，不要超过关节的允许摆角范围，这类结构的单节最大允许摆角一般在35度到45度之间，超过这个角度会导致铰接副的接触应力急剧上升，磨损速度大幅加快。

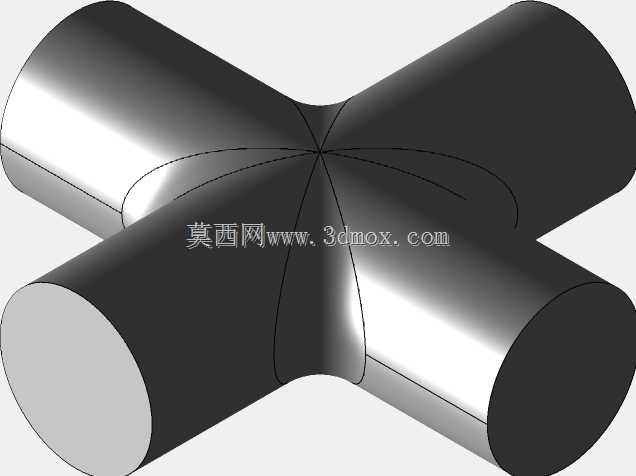

　　结构的细节设计上，十字销的两个轴颈需要做表面硬化处理，提升耐磨性能，因为铰接位置是长期相对转动的摩擦副，表面硬度不足会很快出现磨损间隙，导致传动精度下降。叉形接头的本体一般采用中碳钢或者合金结构钢加工，经过调质处理保证整体的强度和韧性，承受交变载荷时不容易出现疲劳裂纹。如果应用在有腐蚀环境的工况中，也可以选用不锈钢材质加工，或者在表面做发黑、镀锌的防锈处理，适配不同的工作环境。在装配过程中，要保证两个叉形接头的回转中心重合，避免出现偏心导致的传动振动，铰接位置的紧固件要做防松处理，防止长期运转过程中紧固件脱落导致结构失效。日常维护时只需要定期在铰接位置补充润滑脂，就可以保证长期稳定运行，相比其他类型的变向传动结构，这类万向关节结构简单，维护成本低，传动效率高，能够适应比较恶劣的工作环境，在中小扭矩的相交轴传动场景中有着不可替代的作用。
