汽车等速万向节用波纹橡胶防护套

　　在前置前驱或者四驱车型的底盘传动系统中，等速万向节是传递动力同时适配悬挂跳动角度变化的核心部件，这类部件长期暴露在底盘下方，行驶中会持续接触路面卷起的泥沙、碎石、积水，冬季还会遭遇融雪剂腐蚀，夏季则要面对底盘附近的高温烘烤，一旦杂质进入万向节的钢球与滚道配合面，会快速造成配合面磨损失效，引发转向抖动、动力传递中断等严重故障，橡胶防尘套就是为这类万向节提供密封防护的核心配套零件。

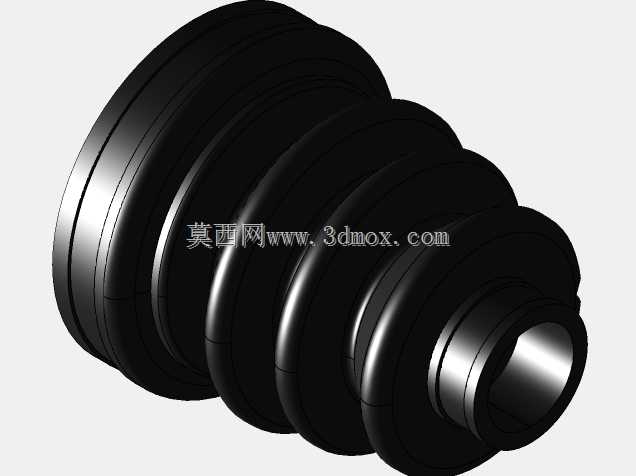

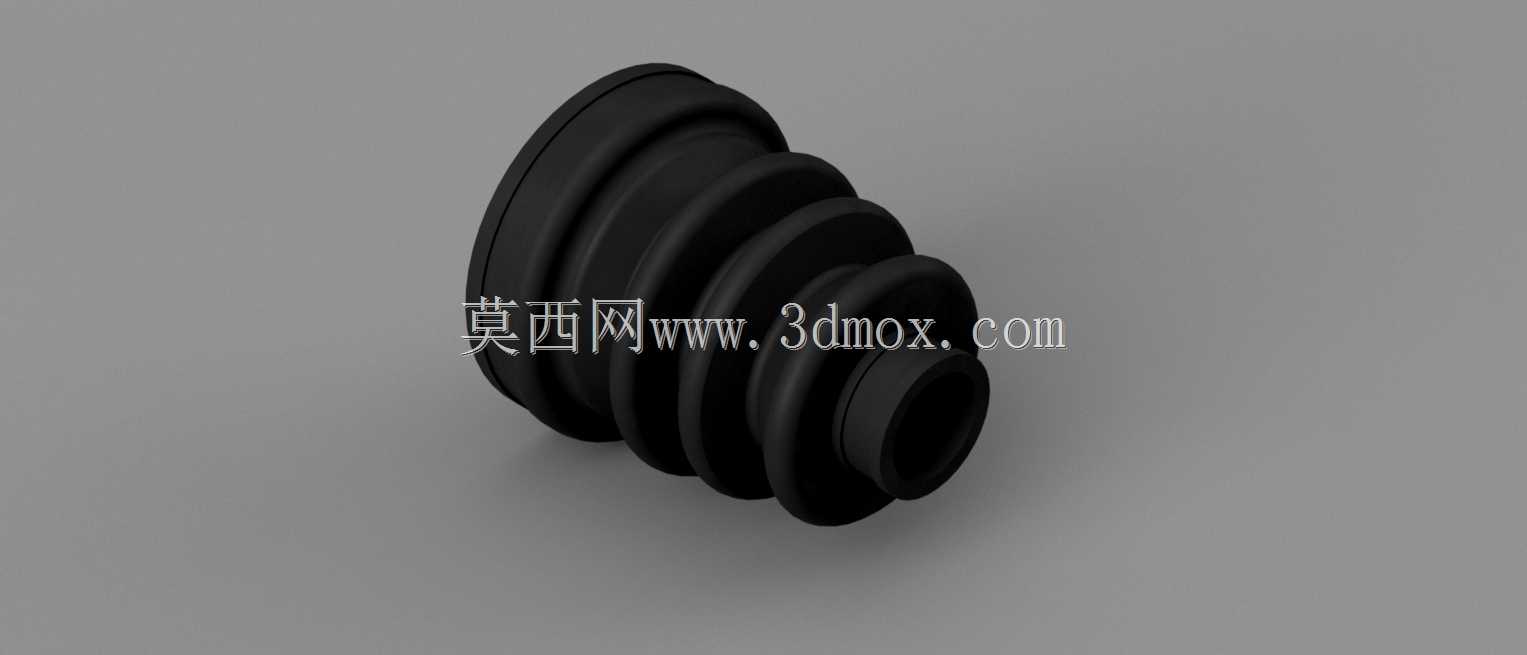

　　这款防护套采用多段连续波纹褶皱的外形结构，这种结构并非随意设计，而是完全匹配万向节的工作摆角范围：当车辆经过颠簸路面，悬挂上下跳动带动半轴角度变化时，波纹段可以顺着摆角方向自由拉伸、压缩或者侧向弯折，不会因为角度拉扯出现开裂，同时也不会对万向节的正常摆动产生额外阻力。从安装边界来看，套体的大端是适配万向节外壳的定位止口，设计有环形的密封卡槽，安装时通过卡箍箍紧在万向节的金属壳体上，小端则是适配半轴杆径的密封段，同样通过卡箍固定在半轴的光滑轴颈位置，两端的过盈量经过反复校核，既保证密封面不会在半轴高速旋转时出现渗漏润滑脂的问题，也不会因为过盈量过大造成套体局部应力集中提前老化。

　　从功能特性上看，这款橡胶套的内腔预留了足够的润滑脂存储空间，装配时会在套内填充专用的等速万向节润滑脂，波纹结构的褶皱间隙可以在套体变形时容纳润滑脂的流动，避免润滑脂被挤压溢出。套体的橡胶材质选用耐油、耐高低温的合成橡胶配方，邵氏硬度控制在适合动态形变的区间，既可以在零下三四十度的低温环境下保持足够的弹性，不会因为冷硬脆化出现裂纹，也能在一百多度的连续工作温度下不出现软化变形、开裂漏油的问题。

　　设计过程中，首先要根据适配的万向节型号确定两端的安装直径、整体的轴向安装长度，再根据万向节的最大工作摆角计算每一段波纹的波高、波距以及壁厚，壁厚过薄会导致耐磨性能不足，行驶中被碎石击打容易破损，壁厚过厚则会增加套体的形变阻力，影响万向节的摆动灵活性，还会加速褶皱位置的疲劳老化。波纹的过渡圆角都做了圆弧处理，避免直角位置出现应力集中，在反复弯折的过程中，圆弧过渡的位置应力分布更均匀，能大幅提升套体的疲劳使用寿命。

　　在实际装车场景中，这类防尘套的失效往往是从微小的裂纹开始的，一旦出现裂纹，内部的润滑脂会在离心力作用下被甩出，外部的泥沙杂质会顺着裂纹进入万向节内部，通常在裂纹出现后的几千公里内就会造成万向节的严重磨损，因此这款防护套在设计时还在两端的密封位置增加了多道环形的密封唇，即使卡箍出现轻微的松动，多道密封唇也能阻挡杂质进入、延缓润滑脂流失，提升整体的密封可靠性。不同于普通的平直橡胶套，多波纹的结构还能抵消半轴在长度方向的少量窜动，不需要额外预留过长的安装间隙，让整个半轴总成的结构更紧凑，适配更多车型的底盘布置空间。
