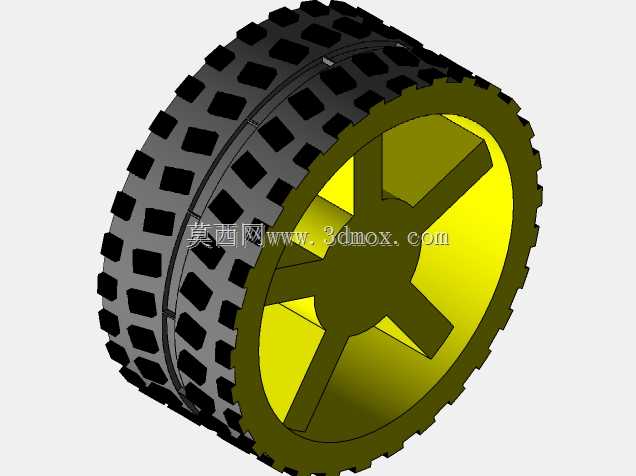

这款BO轮主要面向小型桌面级移动机器人、教育类竞赛机器人、微型巡检AGV的行走驱动场景设计,作为行走系统的核心接触部件,直接决定设备的地面通过性、行走稳定性与传动可靠性。从实际应用场景来看,这类轮组常被用于室内平整地面、实验室环氧地坪、竞赛场地PVC垫面、轻度粗糙的水泥地面等工况,适配自重不超过3kg的小型移动设备,既可以作为差速驱动轮使用,也可搭配万向从动轮组成三轮或四轮行走底盘。
设计过程中首先考虑的是轮面抓地性能,轮体外周采用分段式凸块胎面结构,凸块呈交错阵列排布,每个凸块都带有微小的倒角过渡,既避免轮面硬接触地面产生的打滑问题,也能在转向时提供足够的侧向摩擦力,防止机器人急转时出现侧滑偏移;胎面与轮毂采用分体式结构思路,外层接触层选用具备一定弹性的耐磨材质,内层轮毂采用硬质结构材质,兼顾抓地力与结构支撑强度,避免长期运行后轮毂变形导致的轮组跳动。
轮毂部分采用六辐条对称支撑结构,辐条从中心轴套位置径向延伸至轮辋内壁,每根辐条都做了等厚度加强设计,在保证整体轻量化的前提下,提升轮组的抗扭刚性,即使电机急启急停产生瞬时扭矩,也不会出现辐条断裂或形变的问题。中心轴套采用D型孔配合设计,能够直接与常用的小型直流减速电机输出轴匹配,无需额外加工联轴器,轴套与轮毂主体做了同轴度公差约束,装配后轮组的径向跳动量控制在极小范围内,保证机器人行走时不会出现上下颠簸的情况。
从安装边界来看,轮组整体外径适配小型底盘的安装高度要求,轮辋宽度控制在合理区间,既不会过宽增加不必要的行走阻力,也不会过窄导致接地比压过大容易卡入地面缝隙;轮组内侧预留了足够的电机安装避让空间,装配时电机输出轴插入轴套后,电机端盖不会与轮辐产生干涉,外侧轮辋表面做了平齐处理,不会突出底盘外侧影响设备整体外形尺寸。
实际功能层面,这款轮组的胎面凸块高度经过反复验证,既能够覆盖地面微小的颗粒杂质,避免轮组被细小颗粒物垫起导致悬空打滑,也不会因为凸块过高导致行走时产生明显的颠簸感;轮毂的辐条间隙同时兼顾了减重与走线需求,部分需要在轮组附近布置传感器的场景,可以将线材从辐条间隙中穿过,优化底盘内部的走线布局。轮辋外周做了一圈均匀的齿状凸起,除了辅助提升胎面的固定强度外,还可以配合光电编码器实现行走里程的检测,无需额外在轮组上加装码盘结构,简化底盘的传感器布置方案。
在结构细节处理上,所有棱角位置都做了圆角过渡,避免装配过程中划伤操作人员或损坏线材;轴套位置预留了紧定螺丝安装孔,装配时可以通过紧定螺丝将轮组与电机轴牢牢锁死,防止正反转切换时轮组与电机轴出现相对滑动。胎面的凸块排布采用非等距错位设计,能够打破轮组滚动时的共振频率,降低行走过程中产生的振动噪音,适合在需要安静运行的室内教学、展示场景使用。针对不同的地面工况,这款轮组的胎面结构也具备一定的适配冗余,即使在铺有薄地毯的地面上,凸块也能嵌入地毯纤维表层提供足够的抓地力,不会出现地毯上行走无力的问题。轮毂的材质选型适配常见的3D打印或注塑加工工艺,结构脱模斜度设置合理,无论是样机阶段的小批量3D打印验证,还是后期量产的注塑开模,都能够顺利实现生产,不需要额外做复杂的结构拆分。
