带拉杆式双作用气动执行气缸结构

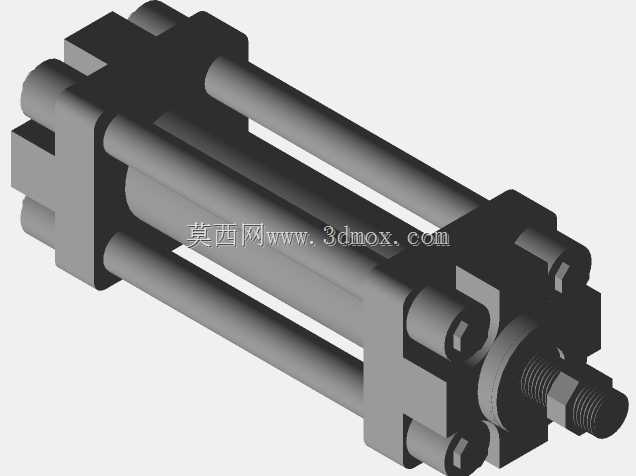

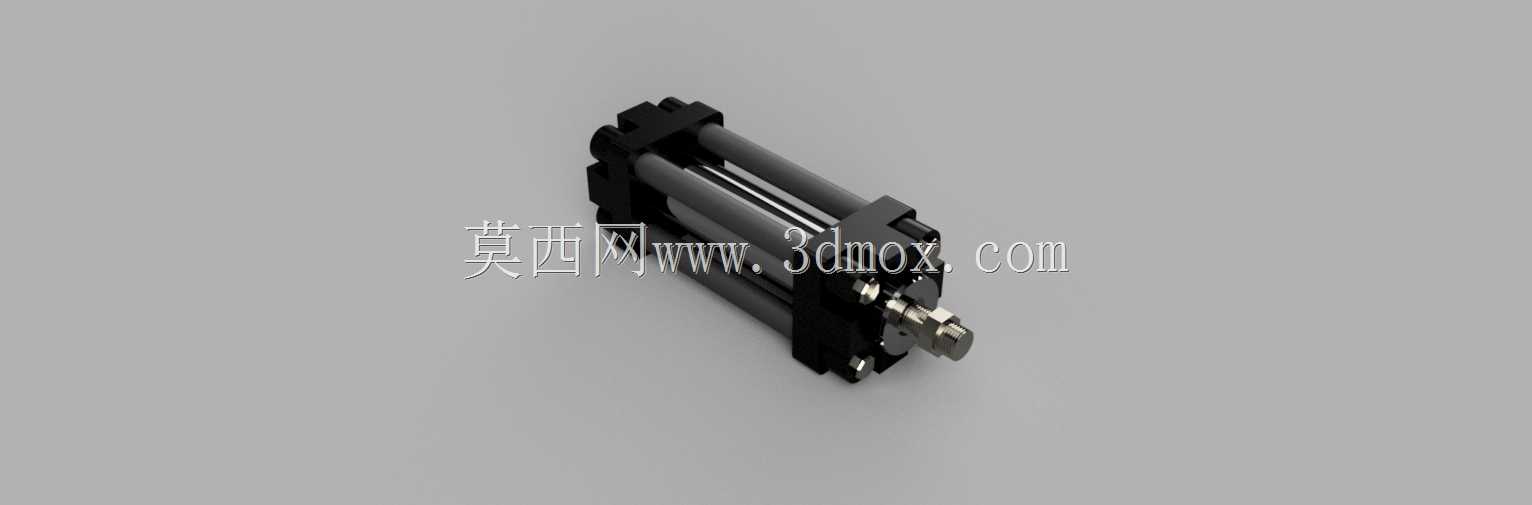

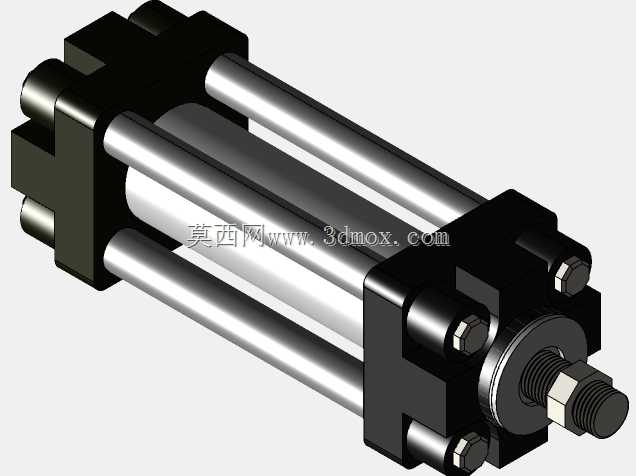

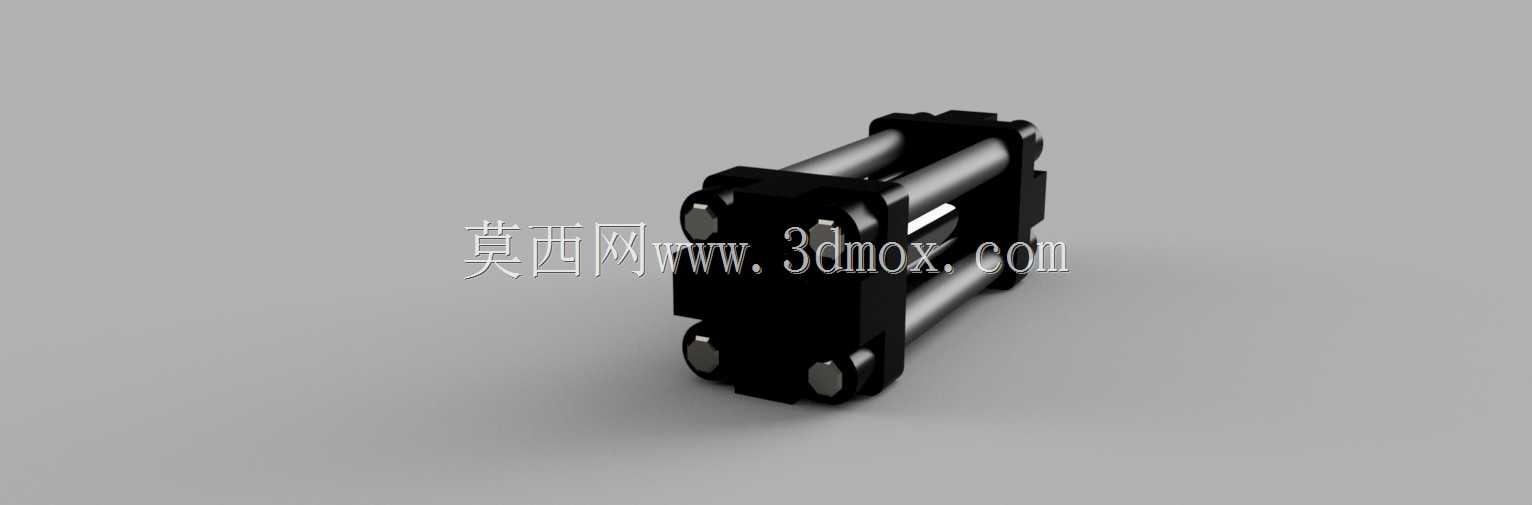

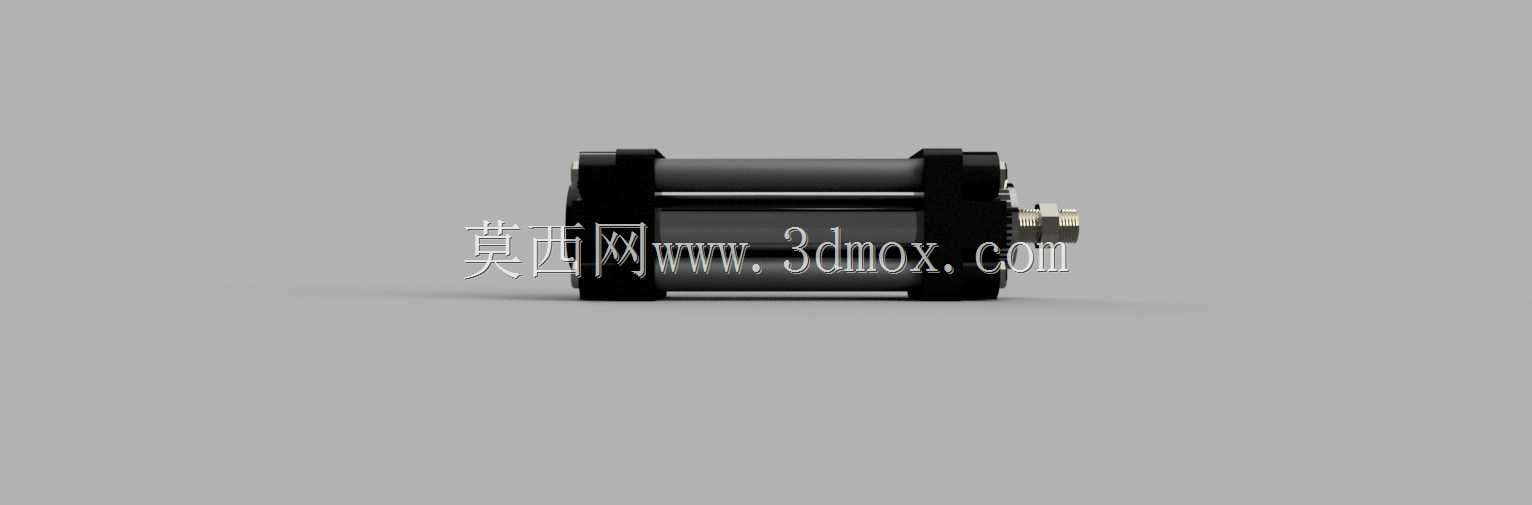

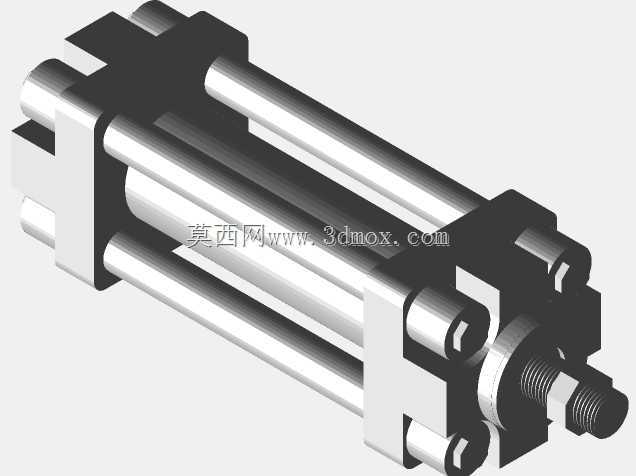

　　在自动化产线的工件推送、夹具夹紧、工位转序这类往复直线动作场景里，拉杆式双作用气动气缸是普及率极高的执行部件，相比电动推杆它响应速度更快，相比液压油缸它无需配套复杂的油路站，维护成本更低，在轻工包装、电子装配、小型机床上下料这类对输出力要求在数百公斤以内的工位上，这类气缸的选型占比能达到气动执行元件的六成以上。这款气缸采用经典的四拉杆锁紧结构，四根平行布置的金属拉杆贯穿前后端盖与缸筒，通过两端的锁紧螺母施加预紧力，既可以保证缸筒与端盖之间的密封面均匀受压，避免长期往复动作后出现端盖偏移漏气的问题，也能在缸径不变的前提下，通过更换不同长度的拉杆适配不同行程的需求，降低同系列不同规格产品的零件开模成本。从结构布局上看，

　　气缸的前端盖集成了活塞杆导向套与防尘密封结构，导向套采用铜基含油材质，不需要额外加注润滑油就能为活塞杆提供稳定的径向支撑，避免活塞杆伸出后受侧向载荷出现偏磨，导致密封件提前失效；防尘圈采用双唇口结构，外侧唇边可以刮除活塞杆表面附着的切屑、灰尘等杂物，内侧唇边可以阻挡缸内的润滑脂溢出，适配车间多粉尘的复杂工况。活塞部分采用双向密封结构，活塞上安装的两道Y型密封圈反向布置，分别对应气缸的有杆腔与无杆腔进气，压缩空气进入对应腔室时，密封圈唇边在气压作用下贴紧缸筒内壁，保证腔室之间的密封性能，活塞与活塞杆之间采用螺纹连接加锁紧销的固定方式，避免高速往复动作时活塞与活塞杆出现相对转动，保证输出动作的同轴度。气缸的两端都设置了可调缓冲结构，

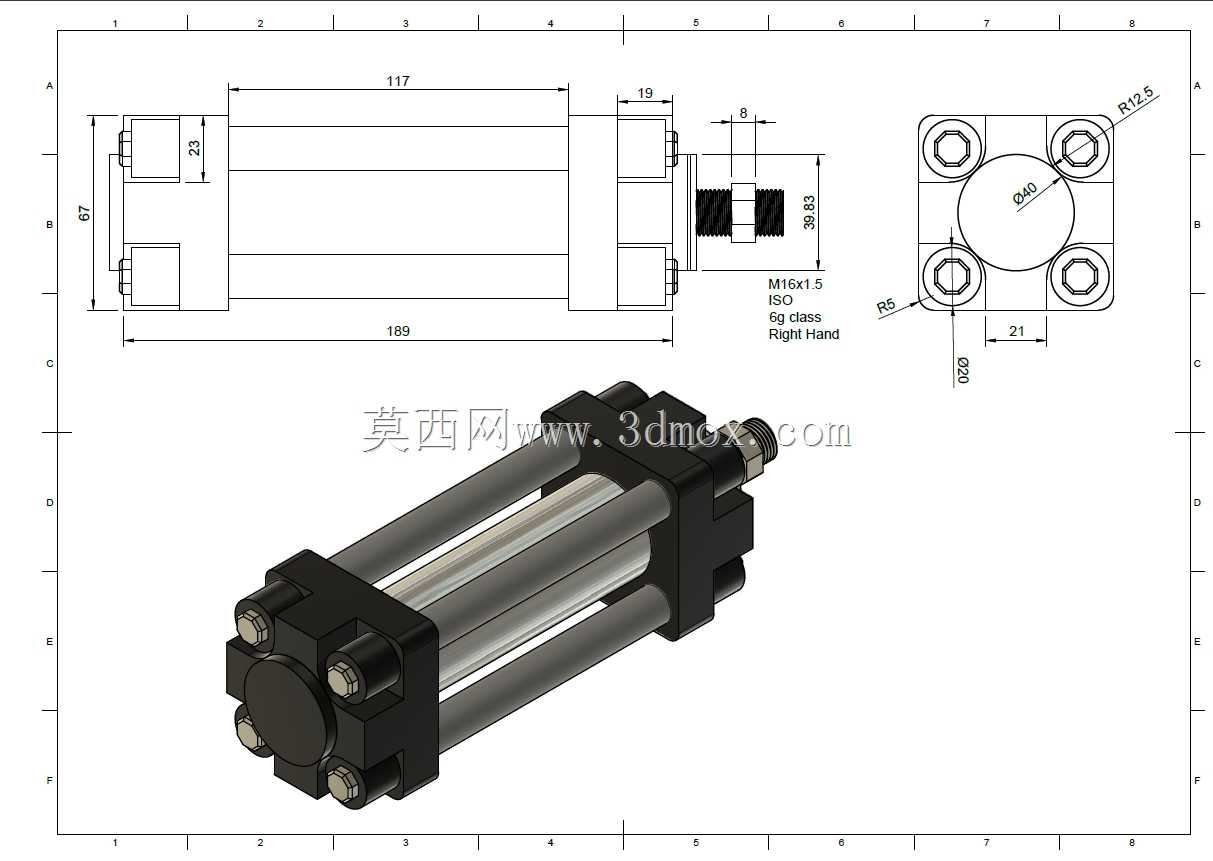

　　在活塞运行到接近端盖的位置时，活塞上的缓冲柱塞会先插入端盖对应的缓冲孔内，封闭腔室的主排气通道，剩余的空气只能通过端盖上的可调节流阀缓慢排出，形成气垫缓冲，避免活塞高速撞击端盖产生噪音与结构冲击，缓冲的力度可以通过端盖上的调节螺钉调整，适配不同运行速度、不同负载重量的工况需求。安装边界上，这款气缸的缸筒采用标准圆形截面，端盖上预留了四个通孔式安装脚位，既可以通过脚座做卧式水平安装，也可以通过法兰板做前端或后端的垂直安装，还能搭配中间耳轴做摆动式安装，适配不同设备的安装空间要求；活塞杆的伸出端采用标准外螺纹加扁位结构，可以直接连接浮动接头、连接头、推板等不同的执行末端，不需要额外做转接加工。在实际选型应用中，

　　这类气缸的工作压力范围通常在0.1-1.0MPa之间，空载运行速度可以达到50-500mm/s，在0.5MPa的常用工作压力下，对应缸径的理论输出推力可以通过缸径截面积直接计算，选型时通常需要预留30%左右的力值余量，避免气压波动导致输出力不足。建模过程中需要重点关注几个配合公差：活塞杆与导向套之间采用H8/f7的间隙配合，既保证活塞杆可以顺畅滑动，又不会因为间隙过大导致密封件偏磨；活塞与缸筒之间的间隙控制在0.02-0.05mm之间，间隙过大会导致内泄漏增加，间隙过小会因为缸筒加工的圆度误差出现卡滞问题；拉杆的预紧力需要均匀施加，避免端盖受力不均导致缸筒变形，影响活塞的正常运行。另外，气缸的进出气口采用标准管螺纹接口，布置在端盖的侧面，接口位置的周边预留了足够的气管接头安装空间，避免安装气管后与周边设备结构产生干涉，端盖上还预留了磁性开关的安装槽，可以直接加装磁性感应开关，检测活塞的伸出与缩回位置，给设备控制系统提供到位信号，不需要额外加装外置的行程开关，简化设备的电气布线结构。
