单列深沟球轴承精密结构三维数模

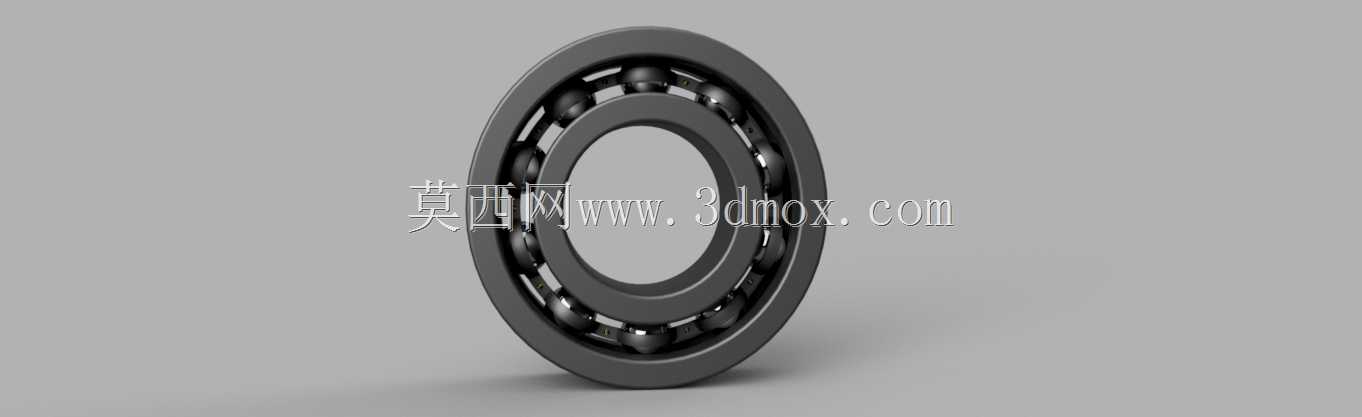

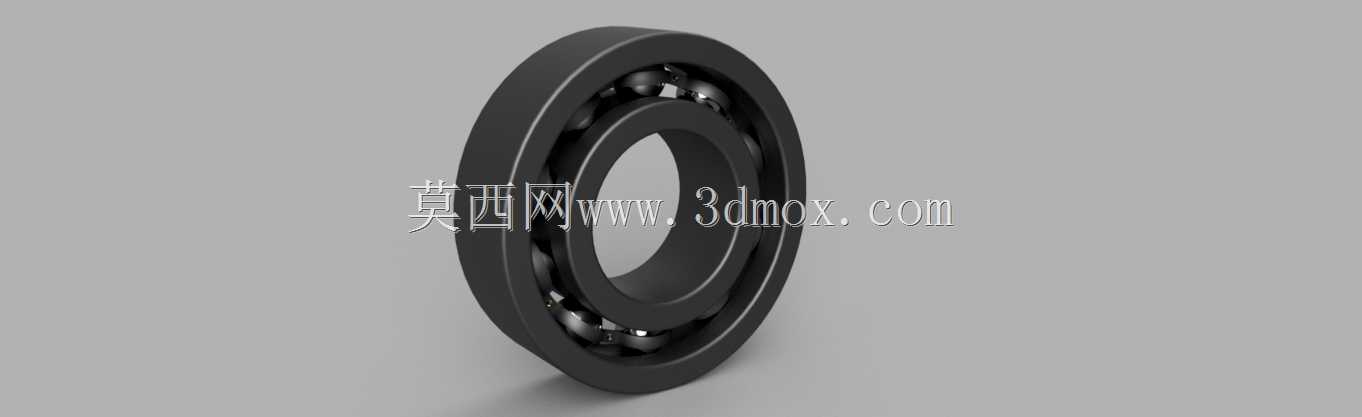

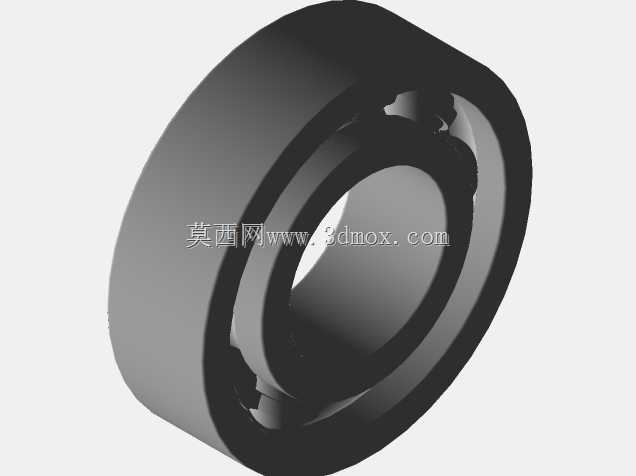

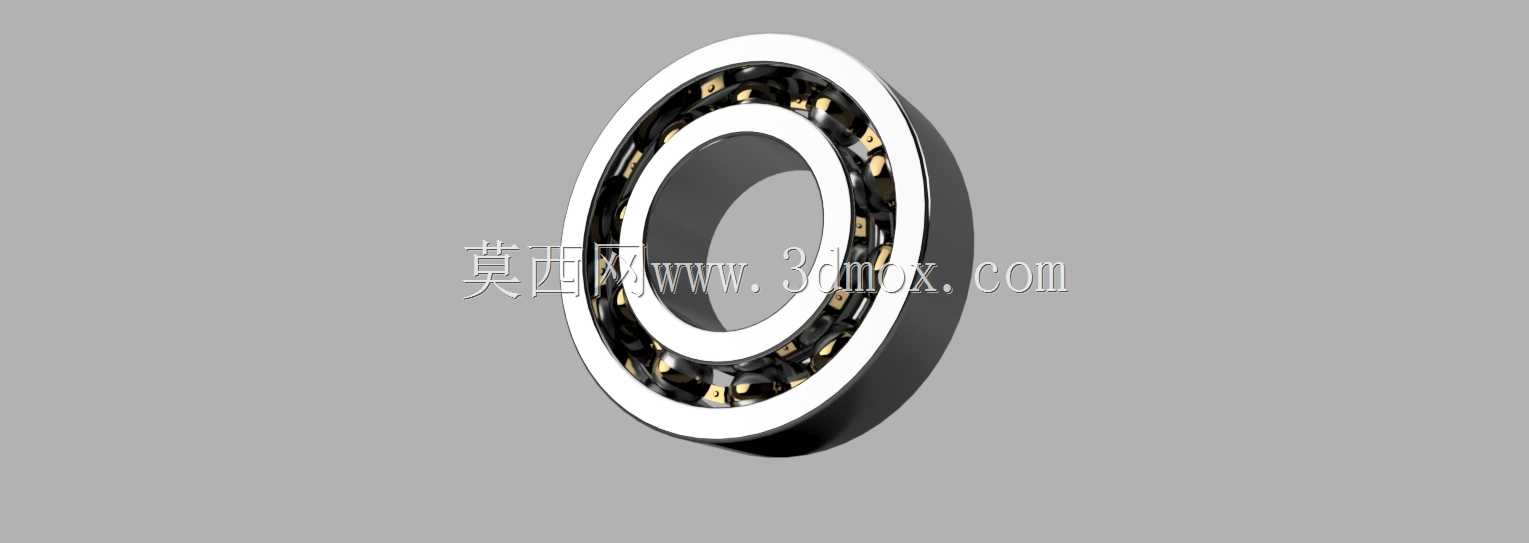

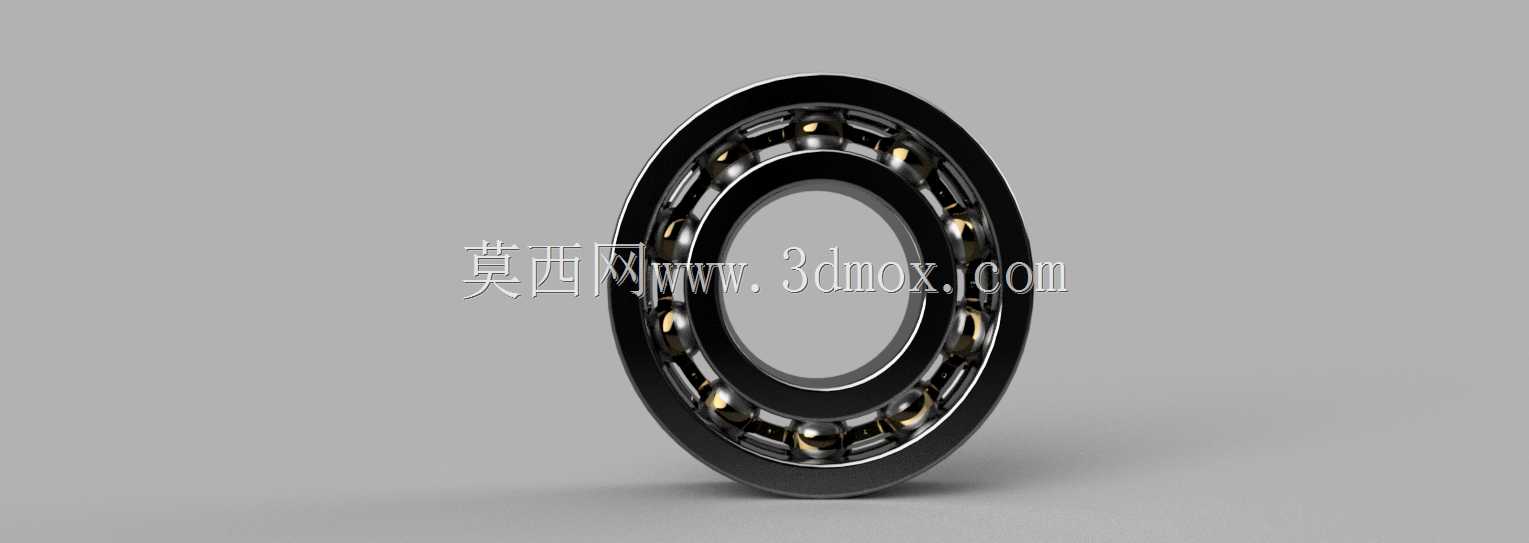

　　在常规机械传动系统的设计选型环节，深沟球轴承是应用覆盖范围最广的滚动支承部件，从民用家电的电机输出端，到工业输送线的辊筒支承位，再到小型动力设备的旋转轴系，几乎所有存在回转运动的机械结构中，都能见到这类轴承的应用身影。这款单列深沟球轴承的结构设计完全遵循通用滚动轴承的成熟构型逻辑，整体采用内圈、外圈、滚动体、保持架四大核心部件组合的经典结构，没有多余的冗余设计，每一处结构尺寸都经过力学层面的匹配校核，能够在常规工况下稳定承担径向载荷，同时也可适配一定比例的轴向载荷作用，满足多数通用传动场景的支承需求。从安装边界的尺寸参数来看，该轴承的内孔直径为20毫米，可直接适配公称直径20毫米的阶梯轴安装位，

　　安装时需注意轴肩的高度不能超过内圈的挡边高度，避免装配时出现干涉导致轴承无法到位；轴承的外圈公称直径为42毫米，对应安装座的孔位公差需按照基轴制的配合要求选取，过盈量过大容易导致外圈涨紧变形，游隙过小引发运转温升过高，间隙过大则会出现外圈跑圈的问题，加速配合面的磨损。轴承的整体宽度为12.65毫米，安装时两侧的密封端盖或者定位挡圈需要预留足够的压缩空间，不能直接顶死轴承的端面，要给轴承运转过程中的微小热膨胀留出余量。径向内部间隙设定为0.05毫米，这个游隙值属于常规组别的游隙范围，适配常温环境下、转速中等的传动场景，既不会因为游隙过大导致轴系回转精度下降、运转抖动，也不会因为游隙过小导致滚动体与滚道之间的润滑膜被破坏，

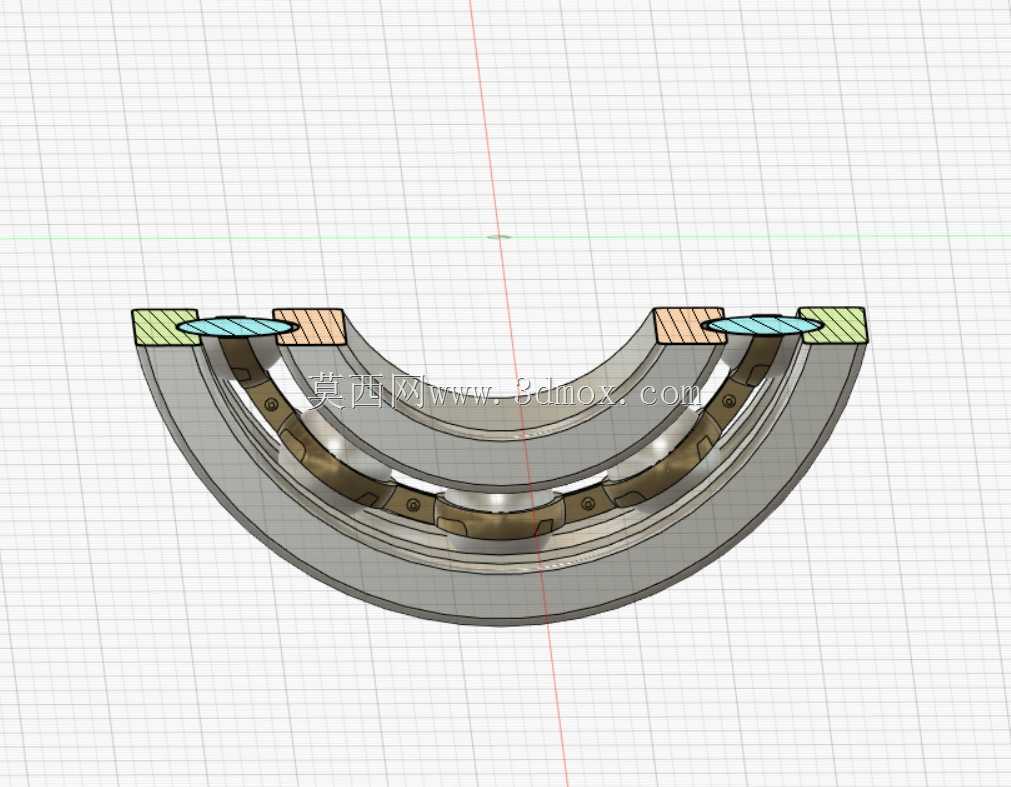

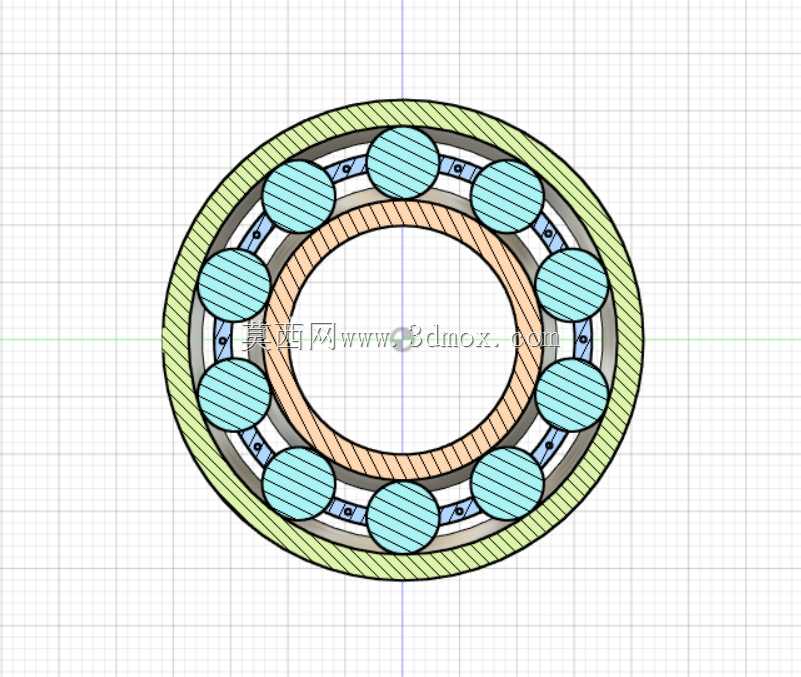

　　出现干摩擦抱死的故障。保持架采用浪形冲压结构，将每一粒钢球均匀分隔在滚道的对应位置，避免钢球之间直接接触产生滑动摩擦，同时能够引导钢球在滚道内顺畅滚动，储存少量润滑脂，维持长期运转的润滑状态。在实际的设备装配场景中，这类轴承的安装通常采用热装或者压装的工艺，热装时需要将轴承均匀加热到80到100摄氏度，依靠金属热胀冷缩的特性轻松套入轴颈，严禁直接用火焰局部加热，避免轴承材料金相组织变化导致硬度下降；压装时则需要使用专用套筒顶住轴承内圈端面施力，不能通过敲击外圈或者滚动体的方式传递压力，否则会造成滚道压痕、保持架变形，直接导致轴承报废。在三维建模的过程中，这款轴承的每一处结构细节都做了还原，包括内圈和外圈的滚道曲率半径、

　　钢球的公称直径、保持架的兜孔间隙、挡边的倒角尺寸，都和实际量产的同规格轴承参数保持一致，可直接用于设备的装配干涉检查、轴系刚度仿真、运动模拟演示等场景，不需要设计人员再重新测绘建模，能够大幅缩短传动结构的设计周期。很多刚接触机械设计的人员在选用这类轴承时，容易忽略载荷方向与轴承承载能力的匹配问题，深沟球轴承虽然可以承受一定的轴向力，但如果轴向载荷超过额定值，会导致钢球和滚道的接触角发生变化，滚动体受力状态恶化，大幅缩短轴承的使用寿命，这种工况下就需要搭配角接触轴承或者推力轴承组合使用，不能单纯依靠深沟球轴承承担大轴向载荷。另外在润滑方式的选择上，这个尺寸段的深沟球轴承如果应用在转速低于极限转速60%的场景，采用脂润滑即可满足需求，注脂量通常控制在轴承内部空腔容积的三分之一到二分之一，注脂过多反而会导致运转时搅脂发热，提升轴承的工作温度；如果是高转速工况，则需要采用油润滑的方式，通过循环油带走运转产生的热量，维持轴承的工作温度在合理区间。从结构可靠性的角度来看，单列深沟球轴承的结构成熟度极高，只要选型匹配、安装到位、润滑充足，正常工况下的使用寿命可以达到数万小时，是通用机械传动结构中性价比最高的支承部件之一，不管是新设备的设计开发，还是老旧设备的维修替换，都是优先选用的轴承类型。
