GoPro HERO8黑色运动相机结构设计

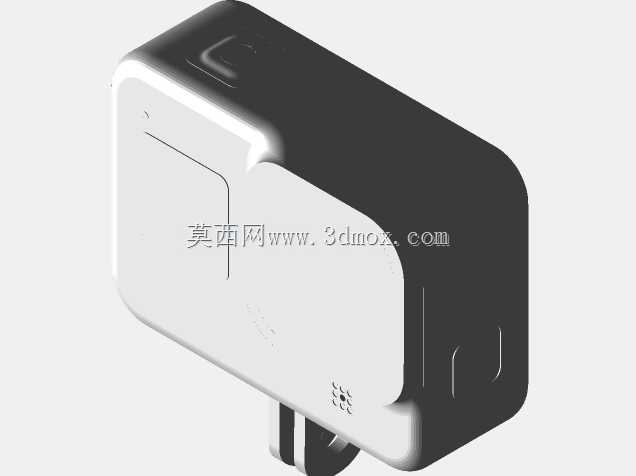

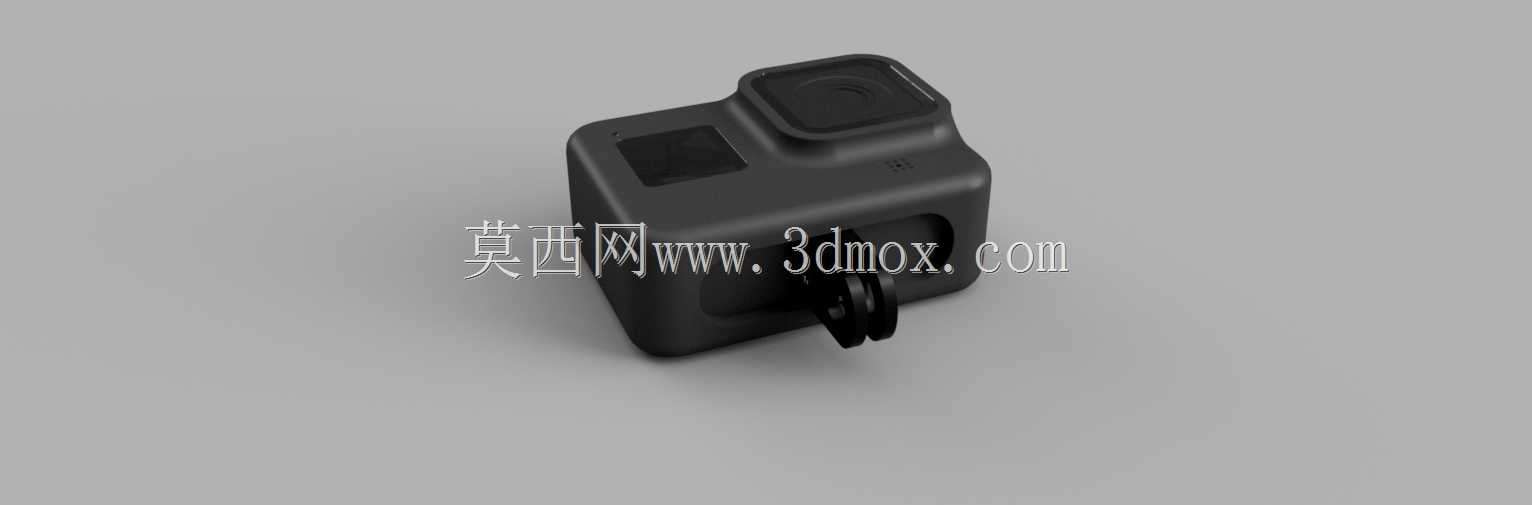

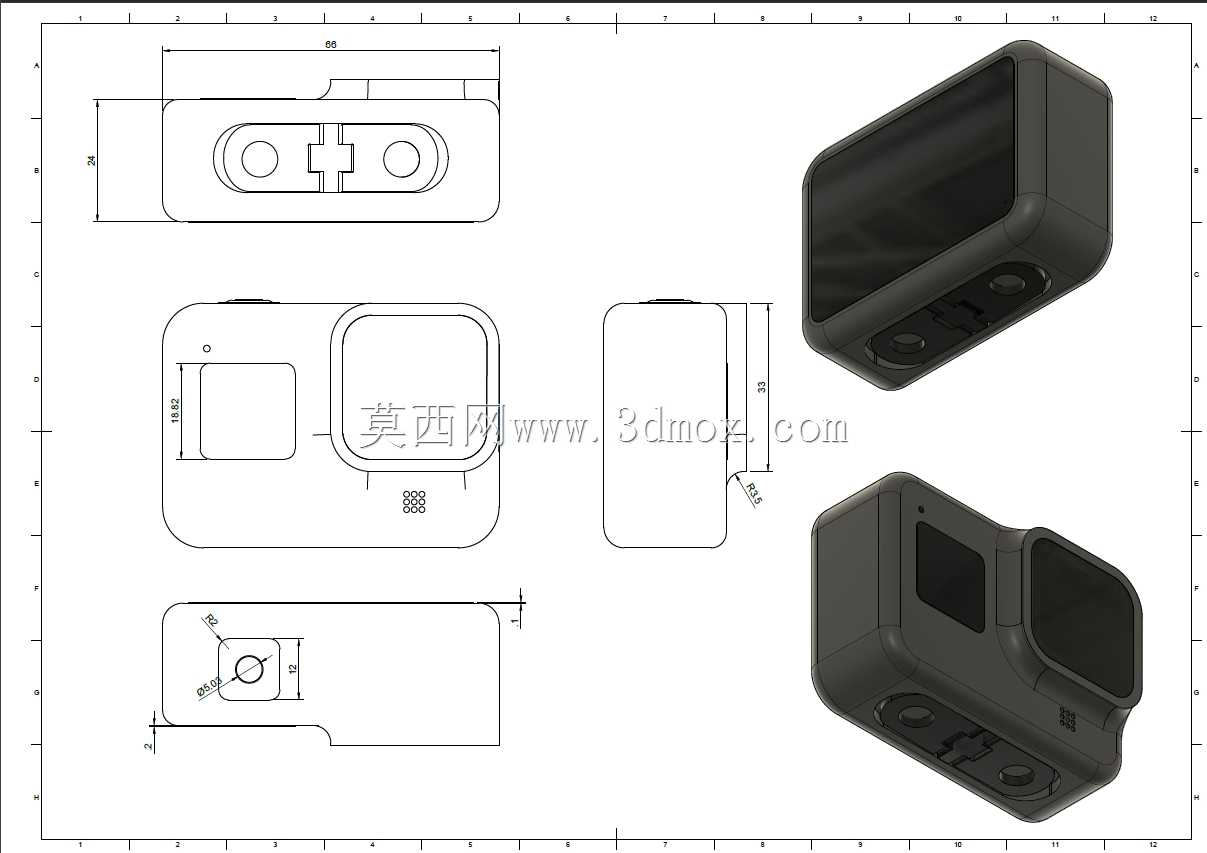

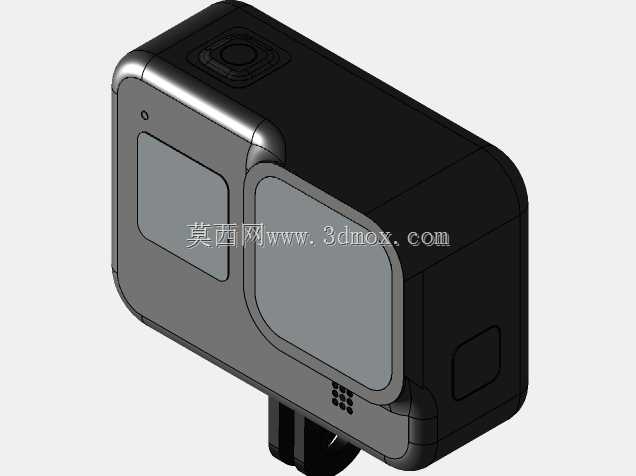

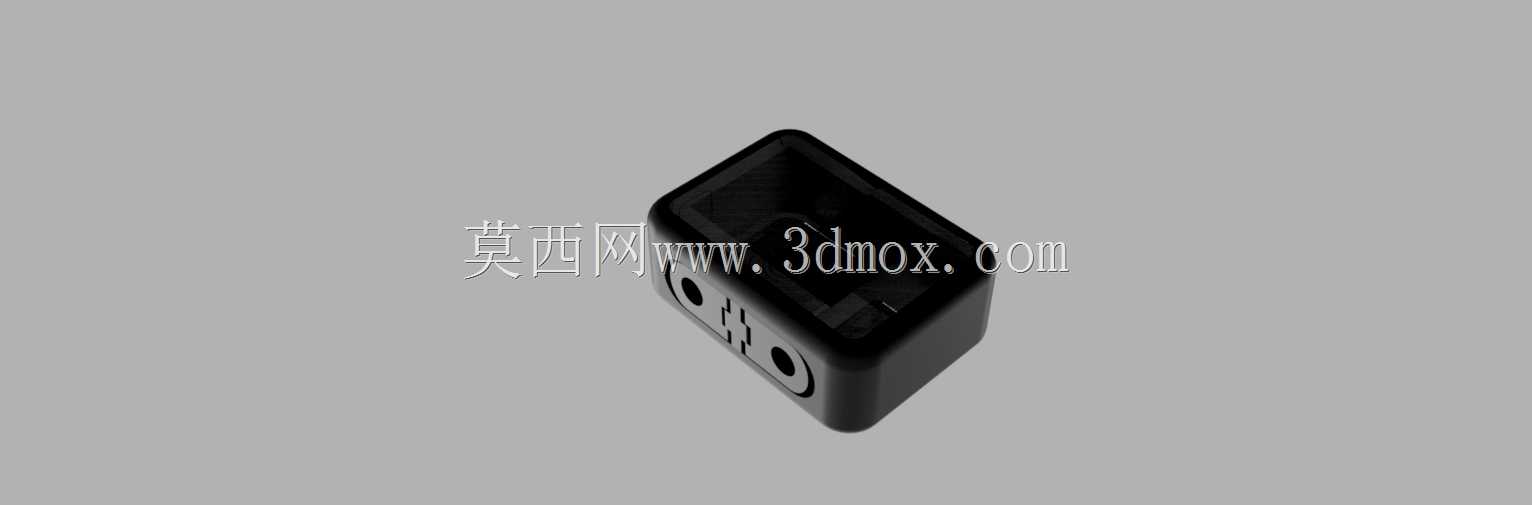

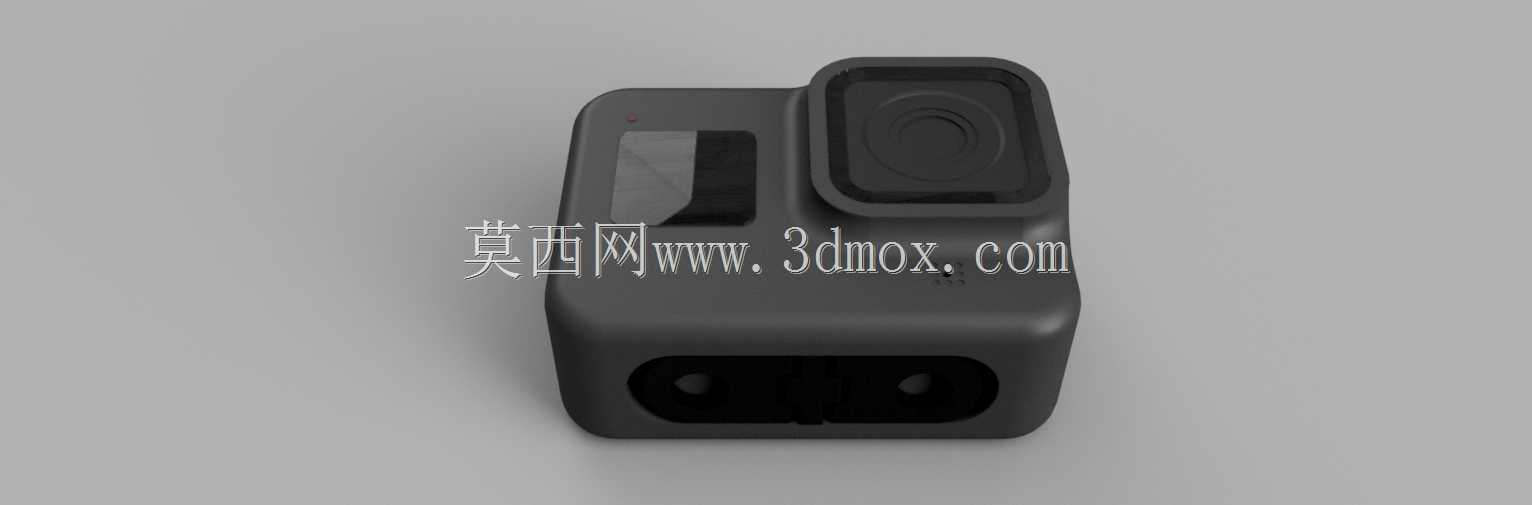

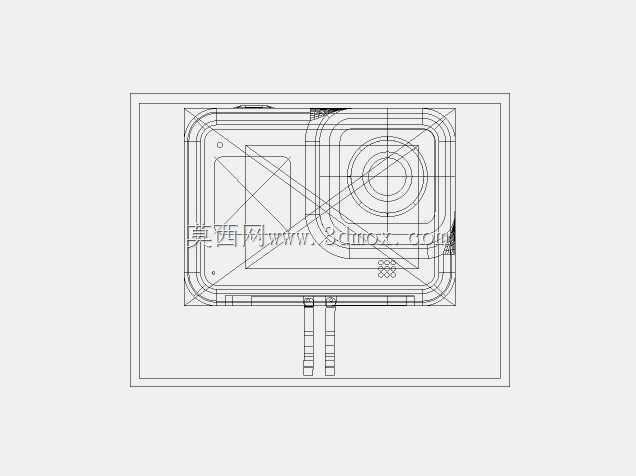

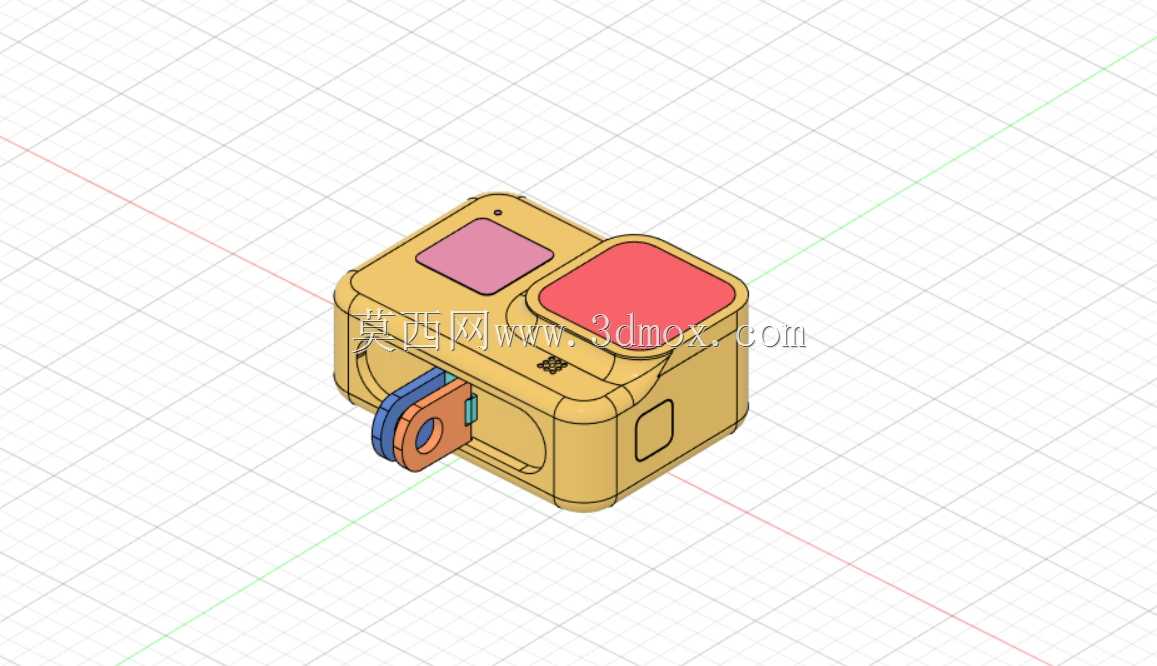

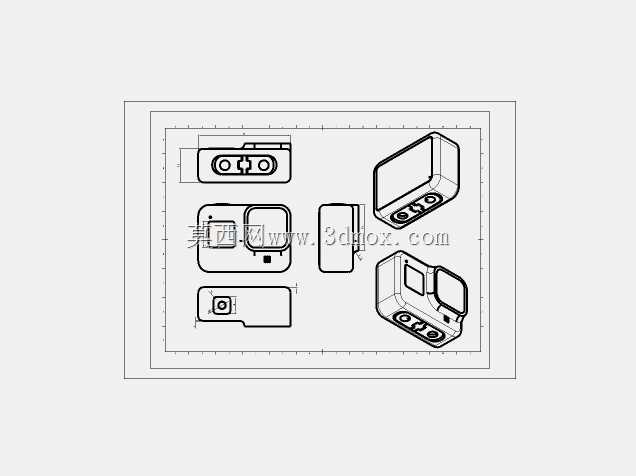

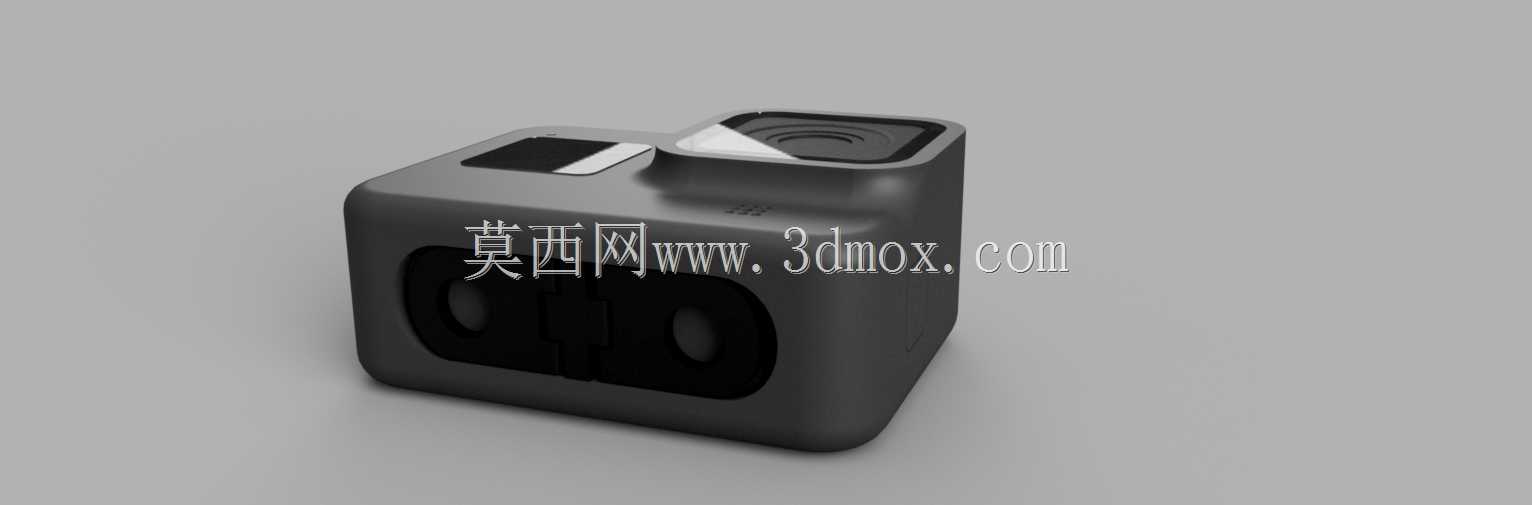

　　这款运动相机的三维结构设计，完全围绕户外极限场景的使用需求展开，整体外形采用一体化圆角矩形的紧凑布局，实际尺寸控制在66x48x28毫米，这个尺寸边界是经过多轮场景验证敲定的——既能够适配市面上绝大多数通用运动相机安装支架的夹持范围，也能让用户单手握持时完全贴合掌心轮廓，不会因为边角硌手影响长时间拍摄的操作体验。镜头模组采用凸起式独立腔体设计，这个结构并非单纯为了视觉辨识度，核心是给镜头光学组件预留足够的装配空间，同时凸起的边框形成了天然的物理防护结构，当相机意外跌落或者镜头朝向平面磕碰时，边框会先于镜头镜片接触受力面，避免光学组件直接受冲击损坏，腔体周边预留的0.3毫米装配公差，也能兼容后续加装不同规格的滤镜、保护镜等外接配件，不需要额外改动主体结构。机身正面的小尺寸显示屏区域，采用内凹式的结构设计，屏幕表面比周边机壳低0.8毫米，日常放置或者摩擦时不会直接刮花屏幕表面，这个区域的结构同时兼顾了状态显示的可视角度，用户在正面操作或者调整机位时，不需要刻意调整角度就能快速查看拍摄参数、剩余电量等核心信息。机身底部的双接口结构，是整个设计里兼顾扩展性和防护性的核心部分，接口周边做了一圈凸起的密封胶条安装槽，装配防水胶条之后，能够实现裸机10米深度的防水能力，不需要额外加装防水壳就能满足潜水、雨天拍摄等场景的使用需求；接口的位置布局也经过安装场景验证，当相机固定在头盔、胸带、自拍杆等不同载具上时，接口不会被安装支架遮挡，

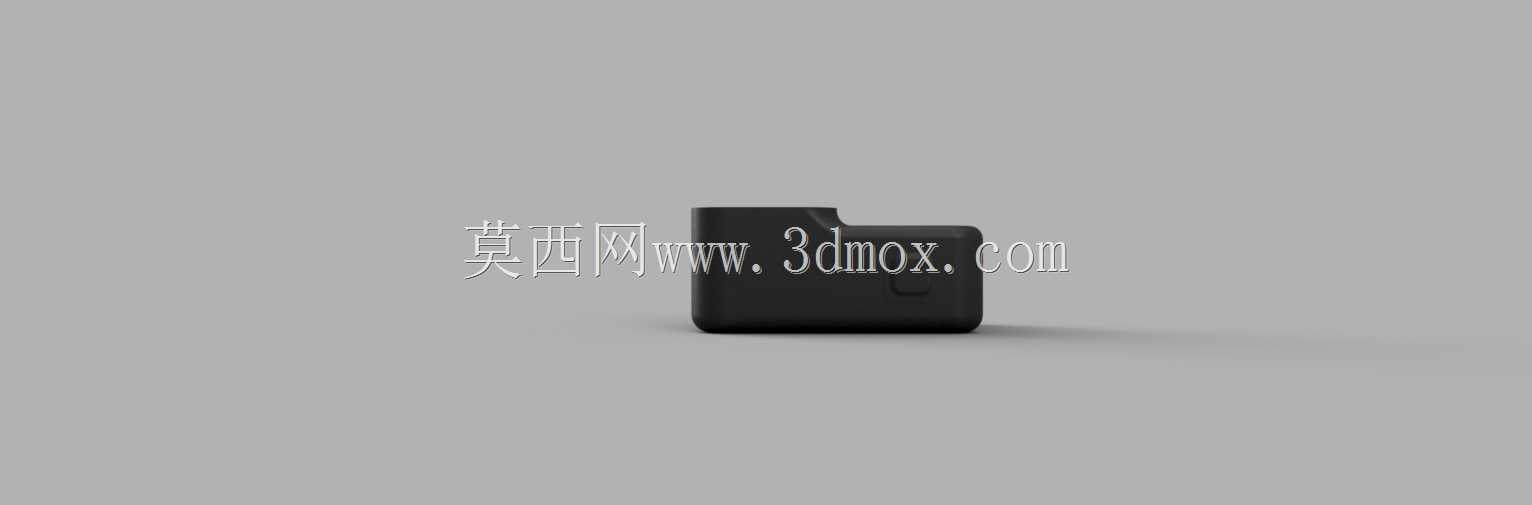

　　用户可以在不拆卸相机的情况下直接插拔充电线、数据传输线，甚至外接麦克风、补光灯等拓展配件。机身侧面的功能按键区域，采用大尺寸凸点按键设计，按键表面做了防滑纹理处理，用户佩戴滑雪手套、潜水手套等厚手套操作时，不需要脱下手套就能精准按压按键，按键的键程设置为1.2毫米，按压力度控制在5牛左右，既不会因为轻微触碰导致误触发，也不会因为按压力度过大影响戴手套时的操作手感。整个机身的壳体采用上下扣合的装配结构，扣合位置的止口设计做了错位处理，配合内部的螺丝柱定位，装配之后的接缝间隙控制在0.1毫米以内，既能够提升整机的防尘防水能力，也能避免日常使用中接缝处进灰、进水导致内部电路损坏。从结构设计的角度看，

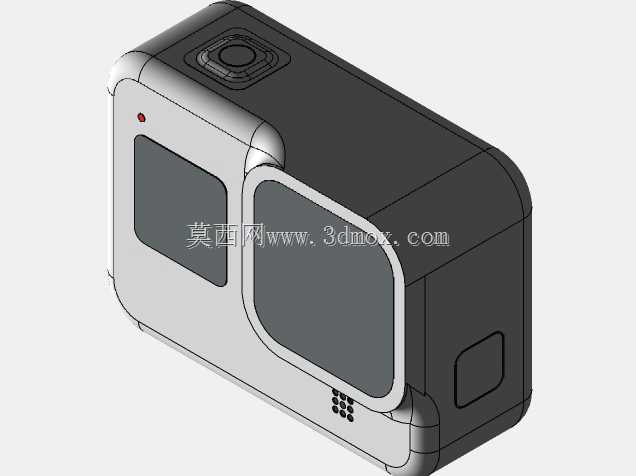

　　这款相机的所有外形细节都不是为了造型而设计，每一处弧度、每一个凸起、每一处内凹都对应着实际使用场景的需求：边角的大弧度处理，除了提升握持手感之外，也能在跌落时分散冲击力，避免应力集中导致壳体开裂；镜头周边的平面度控制在0.05毫米以内，保证外接配件安装之后不会出现歪斜、漏光的问题；机身背面的大屏区域，预留了和前壳一致的屏幕防护高差，同时屏幕周边的壳体做了微弧处理，用户手指滑动操作屏幕时不会被壳体边缘硌到。在安装适配性上，整机的重心控制在镜头光轴和安装接口的中心连线上，当相机固定在高速运动的载具上时，不会因为重心偏移导致画面出现抖动、歪斜的问题，底部的通用安装接口位置，和市面上主流运动相机的安装孔位完全兼容，用户之前购置的支架、

　　配件都可以直接通用，不需要额外采购适配配件。内部的结构布局上，电池仓、存储卡槽都设计在机身侧面的密封舱内，舱门采用和机身同材质的卡扣结构，卡扣的锁紧力经过反复验证，即使在剧烈震动的场景下也不会意外弹开，同时舱门的密封胶条采用一体化成型设计，避免拼接位置出现密封漏洞。从三维建模的角度看，这个模型的所有曲面都采用G2连续处理，壳体的壁厚均匀控制在1.8毫米，既能够保证壳体的结构强度，也能尽可能控制整机重量，内部的筋位布局完全对应电路板、电池、镜头模组的固定点位，筋位厚度控制在1.2毫米，避免注塑生产时出现缩痕、翘曲等问题，所有的装配孔位都预留了合理的公差，保证实际生产装配时不需要额外修模就能顺利组装。
