2×5mm矩形直插黄色发光二极管结构

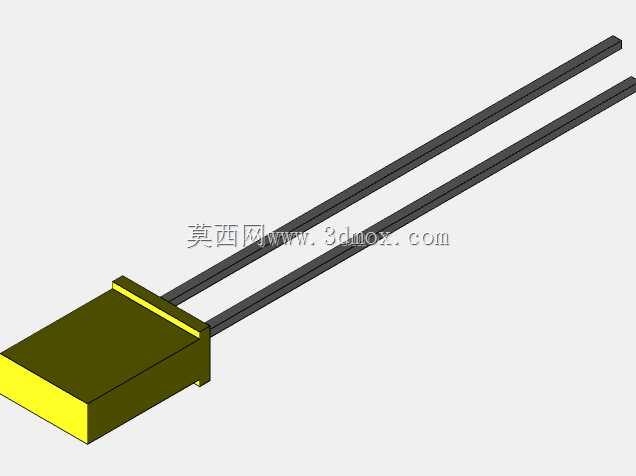

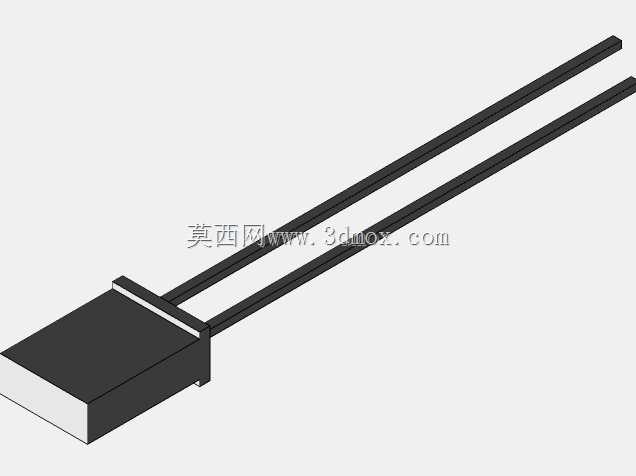

　　在消费电子、通讯终端、工业控制板卡的PCB布局设计环节，直插式矩形LED是板载状态指示最常用的分立器件之一，这款2×5mm规格的黄色矩形发光管，针对小尺寸安装空间的板卡场景做了结构适配，区别于常规φ3、φ5圆形直插LED的圆形发光面，矩形出光面可以在面板开孔、导光条适配场景下获得更规整的光线覆盖效果，避免圆形灯珠在矩形开孔位出现的边缘漏光、光照不均问题。从结构设计逻辑来看，这款灯珠的封装本体采用2mm宽度、5mm长度的矩形环氧封装，封装主体的发光面做了微磨砂漫反射处理，不需要额外加装柔光罩就可以获得均匀的出光效果，引脚采用标准0.5mm线径的镀锡铜引线，两根引脚平行排布，引脚间距匹配通用2.54mm网格PCB的孔位设计，

　　不需要在PCB绘制时额外调整孔位坐标，直接调用标准直插元件封装库即可完成布局。实际选型应用中，这款黄色发光管的光线波长处于人眼敏感度较高的585-595nm区间，在设备故障提示、待机状态指示、信号通路导通提示场景下，相比红色、绿色指示灯有更高的辨识度，尤其在工业设备操作面板的强光环境下，黄色光线的穿透性可以保证操作人员在1.5米外清晰识别灯组状态。安装边界层面，封装本体的高度控制在3.2mm以内，引脚伸出封装本体的长度预留了18mm的可裁剪余量，既可以满足波峰焊工艺下PCB板反面引脚留长2-3mm的剪脚要求，也可以适配板卡到面板之间10-15mm间距的导光柱安装场景，不需要额外接长引脚或者更换贴片元件。设计建模过程中，

　　对封装本体的脱模斜度做了1.5°的标准注塑脱模角度处理，环氧封装的结合面做了0.1mm的溢料槽结构还原，引脚与封装本体的结合位置做了应力释放圆弧过渡，避免实际生产中引脚弯折时出现封装本体开裂的问题。在通讯类终端设备的应用场景里，这类矩形LED常被用于网口状态指示、电源工作状态提示、故障告警点位，相比同尺寸贴片LED，直插结构的焊接抗振性能更强，在存在持续振动的工业通讯网关、壁挂式通讯终端设备中，不会出现贴片灯珠常见的虚焊、掉件问题。建模时对引脚的平直度做了结构还原，两根引脚的平行度公差控制在0.1mm以内，匹配自动插件机的送料公差要求，可以直接适配自动化产线的立式插件工序，不需要人工补装。出光面的边缘做了0.2mm的R角处理，

　　避免组装过程中尖锐边角刮伤导光条或者面板丝印层，封装本体的非发光侧面做了哑光遮光处理，减少灯珠之间的串光问题，在密集排布的灯阵面板上，相邻灯珠间距2mm时也不会出现光线混色、边界模糊的问题。从结构可靠性角度，引脚的可弯折半径设计为不小于1mm，组装时弯折引脚不会出现铜材断裂、镀层脱落的问题，封装本体的耐温范围匹配波峰焊260℃/5s的工艺要求，建模时还原了封装本体内部的支架占位结构，可以为后续做热仿真、结构干涉检查提供准确的模型参考，避免PCB布局时出现元件与结构件干涉、灯珠与外壳开孔错位的问题。
