在工业通讯设备、小型测控终端以及桌面式信号采集装置的搭建过程中,多通道的手动信号切换单元是十分常见的功能组件,这类组件不需要复杂的编程逻辑,依靠操作人员的手动触发即可完成回路通断、信号通道选通的操作,在设备调试、临时信号转接、小型试验台搭建场景中有着极高的使用频率。这款八通道切换按钮框的设计,正是针对这类零散信号切换需求做的集成化结构方案,将八个独立的切换按钮整合在同一个安装框体内,避免了零散按钮安装时的排布混乱、接线杂乱问题,同时为每个按钮匹配了独立的状态指示光源,让操作人员无需额外查看回路状态,直接通过按钮旁的光源亮灭即可判断当前通道的激活状态,大幅降低操作时的误判概率。

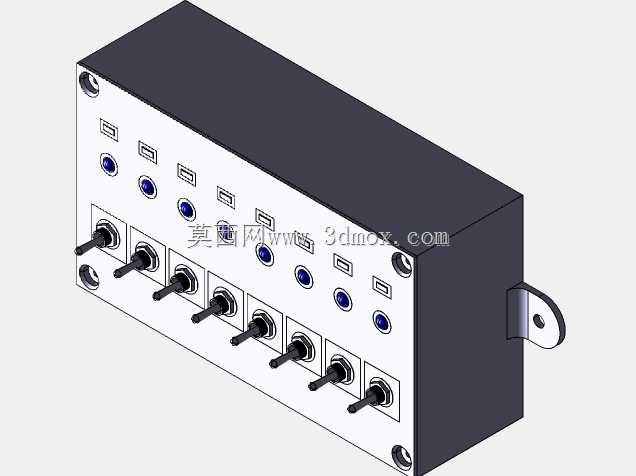

从功能设计层面来看,每个按钮对应的指示光源做了功能区分,圆形LED直接对应按钮自身的操作状态,按下按钮触发回路接通时圆形LED同步点亮,直观反馈按钮的触发动作是否到位;而矩形LED则专门对接后端的传感器回路,当对应通道连接的传感器完成激活、正常输出信号时,矩形LED才会点亮,直接反馈后端负载的工作状态,两类指示光源互不干扰,操作人员扫一眼面板就能区分是按钮触发动作完成,还是后端传感器已经进入工作状态,在多通道并行调试的时候,不需要逐个用万用表测量回路通断,就能快速排查通道故障点,比如按下按钮后圆形LED点亮但矩形LED未亮,就能直接判断故障出在传感器端或者传感器接线回路,不用拆解按钮部分做排查,能压缩不少现场调试的时间。
结构设计上,整个按钮框采用嵌入式安装的适配思路,框体的外边缘做了均匀的安装止口,能够直接卡入标准尺寸的设备面板开孔中,不需要额外做定制化的安装支架,止口位置预留了0.2mm的安装公差,适配常见的冷轧钢板、亚克力、铝合金材质面板的加工误差,安装时只需要在面板上开出对应尺寸的矩形开孔,将按钮框从正面推入,再从背面用配套的压片锁紧即可,安装效率比零散安装八个独立按钮提升六成以上。框体内部做了分层的走线槽结构,每个按钮的接线引脚对应独立的走线卡位,接线时可以将每个通道的信号线顺着走线槽排布到框体尾部的出线口,避免不同通道的导线互相缠绕,后续维护更换单个按钮的时候,只需要拆开对应位置的卡位就能取出按钮,不用打乱其他通道的接线。
安装边界方面,这款按钮框的整体厚度控制在35mm以内,适配大部分桌面式测控终端、小型通讯转接箱的内部安装空间,尾部出线位置预留了15mm的导线弯曲半径空间,不会因为导线弯折过度导致线芯断裂;按钮的按压行程做了适配工业操作的优化,总行程4mm,其中触发行程2.5mm,按压力度控制在1.2N到1.8N之间,既不会因为力度太轻导致误触碰,也不会因为按压力度过大增加长时间操作的疲劳感。面板上的按钮排布采用两列四行的均匀布局,按钮中心间距保持20mm,符合成年人手指按压的操作间距,不会出现按一个按钮碰到相邻按钮的情况。
在实际应用场景中,这类集成式按钮框除了用在工业通讯信号转接场景,也可以直接配套小型传感器测试台使用,每个通道对应一个传感器的供电与信号通断控制,测试人员可以逐个切换通道完成不同传感器的性能校验,不需要反复插拔接线端子;在小型自动化设备的手动操作副面板上,这类按钮框也可以作为手动调试的操作单元,分别控制不同工位的传感器激活、信号旁路功能,相比触控屏的虚拟按钮,实体按钮的操作反馈更明确,在设备调试阶段戴劳保手套操作也能准确触发,不会出现触控屏误触、无反馈的问题。框体的面板部分采用哑光耐磨的工程塑料材质,表面做了细晒纹处理,长时间操作不会留下明显的指纹与划痕,指示光源的位置做了柔光处理,不会因为亮度过高造成操作人员视觉疲劳,在光线较强的车间环境下也能清晰分辨光源的亮灭状态。
