ESP8266开发板便携钥匙扣收纳外壳

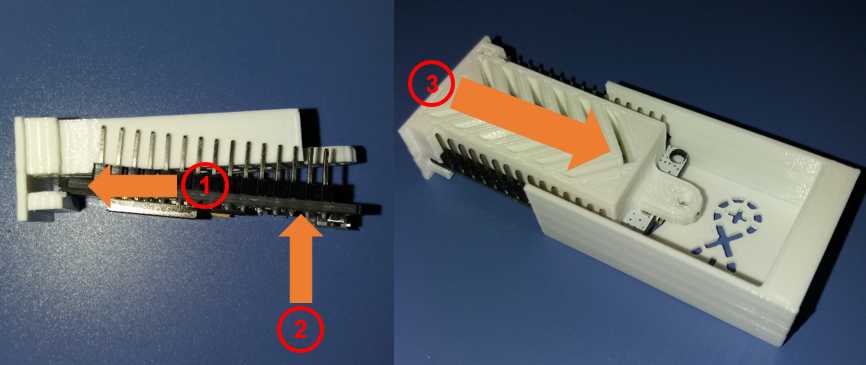

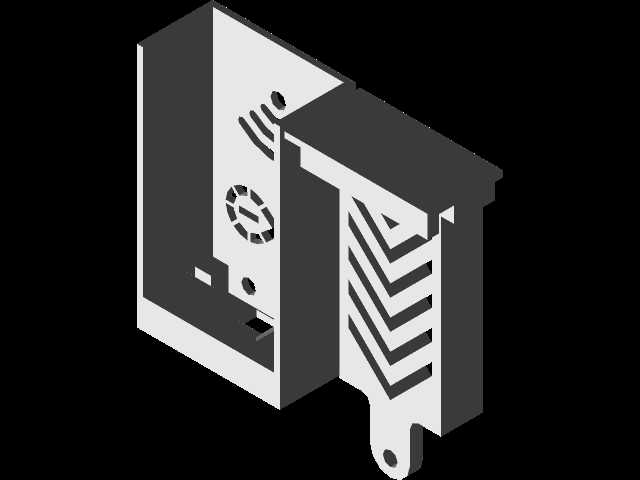

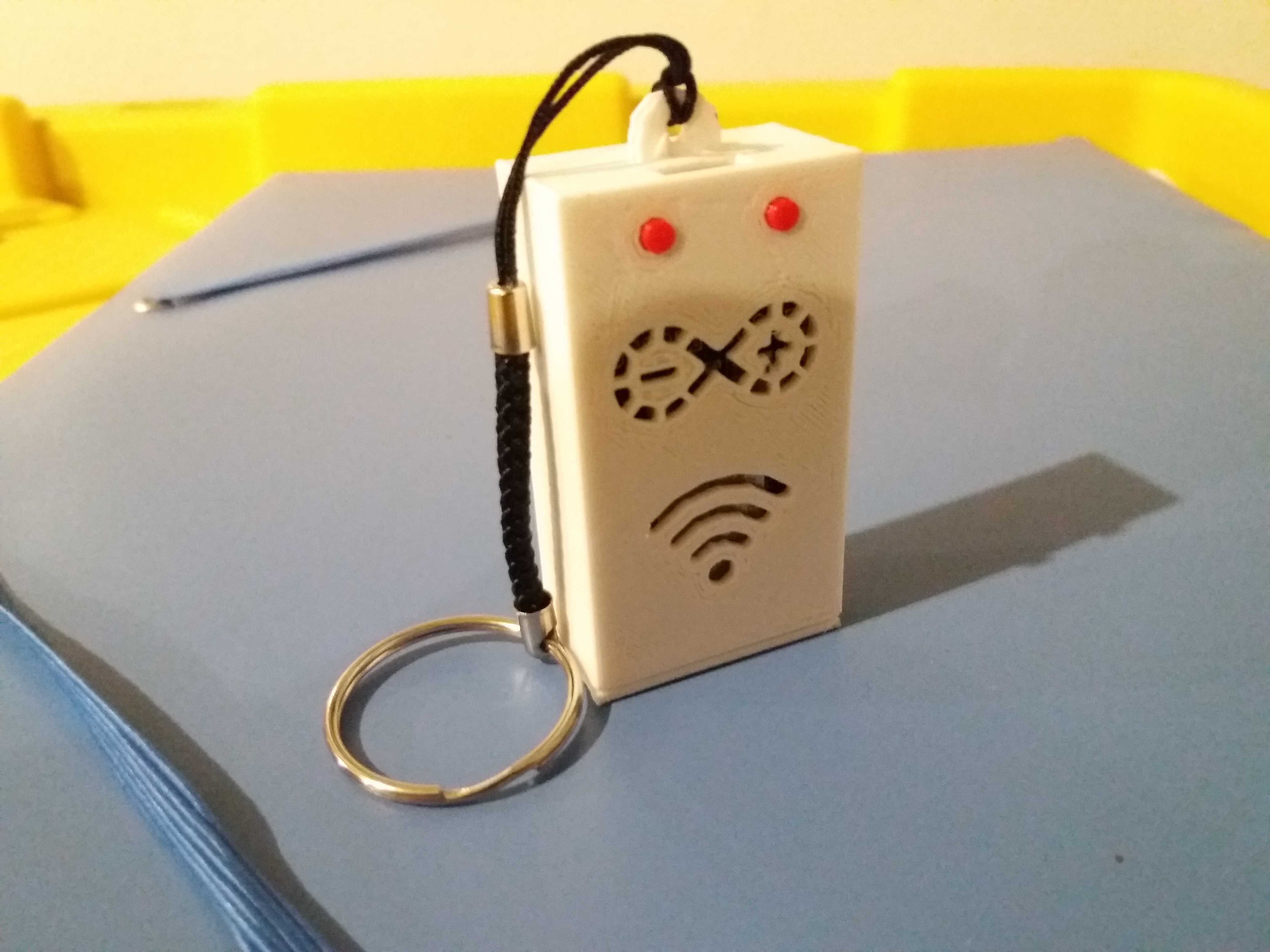

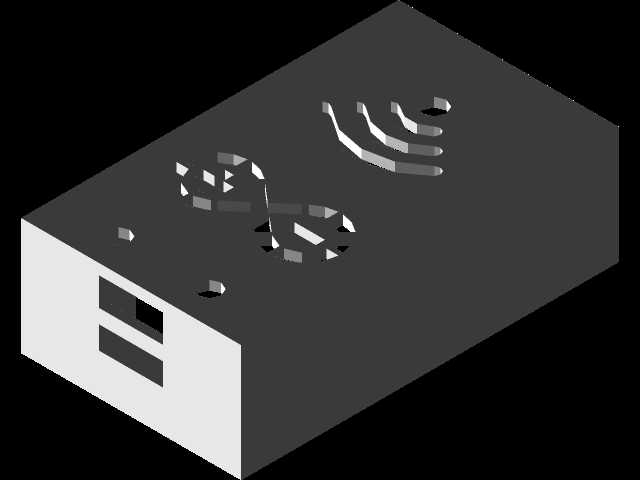

这款ESP8266开发板配套的钥匙扣式便携收纳外壳，主要面向电子爱好者日常携带开发板的使用场景，解决了裸板携带时引脚易弯折、元件易磕碰损坏、容易与钥匙等金属物件接触短路的痛点，可将核心开发板完整收纳在壳体内部，搭配标准钥匙环结构，能够直接挂在日常使用的钥匙串、背包挂点上，方便随时取出进行物联网项目调试、现场信号测试或是小型创意电子装置的快速搭建。从功能特性来看，壳体正面预留了两个红色指示灯的对位开孔，能够让开发板上的电源指示灯、信号传输指示灯直接透出，无需开盖即可直观查看设备的工作状态；正面中部做了镂空的标识造型，既提升了外观辨识度，也能在一定程度上减轻壳体整体重量；下方的WiFi信号造型镂空区域，对应开发板的板载天线位置，能够最大程度降低塑料壳体对无线信号的遮挡衰减，保证WiFi信号的收发强度稳定。在设计思路上，整体采用分体卡扣式结构，不需要额外螺丝固定，依靠壳体上下盖的卡扣结构即可完成锁紧，安装时先将开发板对准下盖的定位槽放入，注意对准板载按键的对应位置，避免按压时出现卡滞，再扣合上盖即可完成组装，挂绳位置做了加厚的穿绳孔结构，能够承受日常携带时的拉扯力度，不会出现孔位断裂的问题。外形尺寸上整体做了紧凑化处理，刚好容纳单块nodemcu规格的ESP8266开发板，没有多余的冗余空间，整体厚度控制在15mm以内，长宽尺寸与常规打火机接近，放在口袋里不会有明显的异物感，安装边界上所有开孔位置都严格对应开发板的元件布局，不会出现元件顶壳、开孔偏移的问题，内壁做了0.2mm的定位筋，能够限制开发板在壳体内的晃动，避免携带过程中板子移位导致的按键误触或是元件磨损，挂绳与钥匙环的连接位置采用金属嵌件的搭配方案，挂绳部分采用编织耐磨材质，既提升了整体的耐用性，也让挂件的质感更贴近日常使用的钥匙配饰，不会显得过于突兀。
