十字滑台配套凸轮式双向锁止结构

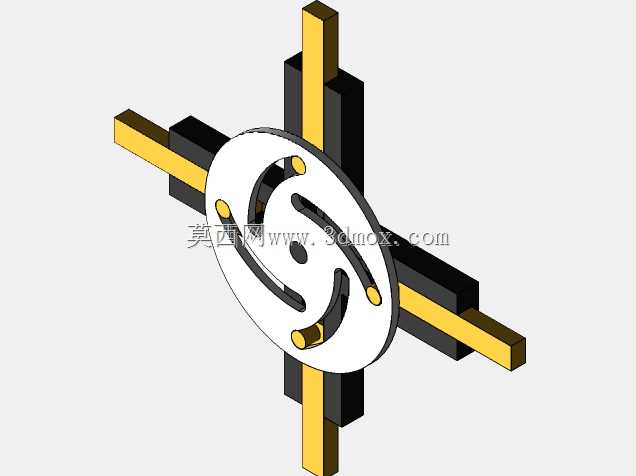

　　这套锁止结构主要配套十字正交布置的滑动导向轴使用，常见于小型手动调节工位、通讯设备安装支架、轻型检测工装的滑动副定位场景，解决十字滑台调节到位后无外力锁止、受载后滑移偏移的问题。日常车间里做小型工装调试的时候，很多手动滑台靠摩擦顶丝锁紧，反复调节后顶丝容易磨花导向轴表面，要么锁不紧要么滑动阻力变大，这套凸轮式的锁止结构刚好避开了顶丝锁紧的缺陷。从结构功能上看，中间的盘形凸轮是核心功能件，凸轮上开有两组对称布置的曲线槽，槽型的升程段对应解锁行程，锁止段是等半径的圆弧段，当凸轮转动到锁止角度时，四个嵌在槽内的圆柱销会同步推动四个方向的锁紧块，锁紧块的V型面会同时压合在两根正交布置的方形导向轴的四个侧面上，

　　靠面接触的正压力产生摩擦力实现双向同时锁止，不会出现单根轴锁紧另一根轴仍有窜动的情况。设计的时候首先要确定适配的导向轴截面尺寸，图中适配的是等截面方形导杆，导杆的安装中心距要和凸轮上两组曲线槽的中心距完全匹配，锁紧块的导向槽开在固定安装座上，保证锁紧块只能沿垂直于导杆轴线的方向做直线往复运动，不会出现偏斜卡滞。凸轮的转动行程设计在90度范围内，从解锁位到锁止位只需要转动四分之一圈，操作手感清晰，锁止位设置了机械限位，避免过转导致曲线槽和圆柱销卡死。安装边界上，整个锁止组件的安装座是十字贯通的方形孔结构，孔的尺寸比适配的方形导杆单边大0.2到0.3毫米的滑动间隙，保证导杆能顺畅穿过同时不会有过大的旷量，

　　整个组件的厚度方向尺寸控制在盘形凸轮直径的1.2倍以内，不会过多占用滑台的安装空间，不需要额外在导杆上加工锁止槽或者定位孔，不会破坏导杆的整体结构强度，导杆可以在全行程任意位置实现锁止，没有档位限制。实际使用的时候，解锁状态下凸轮的曲线槽处于升程最小位置，锁紧块和导杆表面留有0.1毫米左右的间隙，导杆可以沿两个正交方向自由滑动调节位置，调节到位后转动凸轮手柄，曲线槽推动圆柱销带动四个锁紧块同步向导杆方向移动，直到四个锁紧块的V型面完全压合在导杆表面，此时凸轮的锁止段圆弧和转动中心同心，机构会形成自锁，即使导杆受到沿轴线方向的冲击载荷，也不会推动凸轮反转解锁，锁止可靠性比单侧顶丝锁紧高很多。这套结构没有复杂的弹性零件，

　　所有运动件都是刚性接触，长期使用不会出现弹簧疲劳失效的问题，维护的时候只需要定期在锁紧块的导向面和凸轮槽内涂抹少量润滑脂，就能保证操作顺畅，适合用在调节频率不高但要求锁止可靠的轻型滑动工位上，比如通讯设备的天线角度调节支架、小型检测仪器的十字调节平台、工装夹具的位置调节组件等场景，相比传统的顶丝锁紧、抱箍锁紧结构，它的双向同步锁止特性可以有效减少调节后的对位偏移，降低反复校准的工作量。建模的时候要注意曲线槽的轮廓精度，槽宽和圆柱销的配合间隙控制在0.05毫米以内，间隙过大会导致锁止时四个锁紧块的压合行程不一致，出现单边压合不紧的情况，锁紧块的V型压合面可以做细滚花处理，增加和导杆表面的接触摩擦力，进一步提升锁止力，安装座的十字贯通孔要保证正交垂直度，否则导杆穿入后会出现滑动卡滞，影响调节手感。
