费斯托教学用气动控制实训装置结构

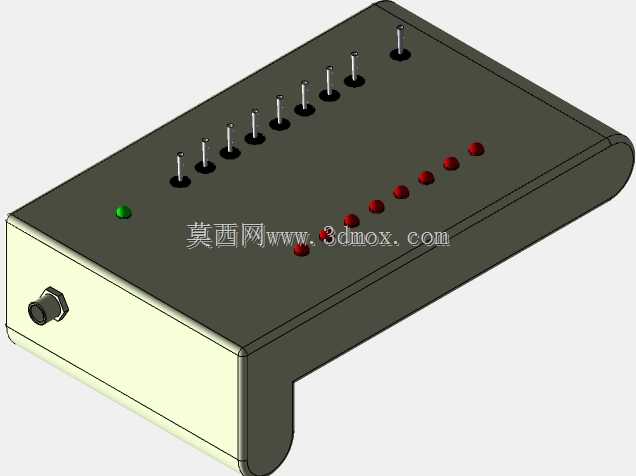

　　这款实训装置的结构设计完全贴合职业院校、企业培训中心的气动电控一体化教学场景，日常实训中可完成气动回路搭建、逻辑信号调试、多工位顺序控制等实操训练，学员可通过面板上的操作元件完成从基础回路到复杂联动控制的全流程练习，无需额外搭建分散的元件台架，大幅降低实训场地的元件收纳与布线工作量。从结构布局来看，装置采用一体化台式壳体设计，上层面板做了下沉式元件安装位预留，所有操作元件、指示元件均嵌入面板安装，避免实训过程中元件磕碰移位，壳体侧边预留了标准气动快插接口，可直接连接外部气源与外接气动执行元件，无需额外改装接口适配。面板上的金属插柱为气动回路接线端子，每一个端子对应内部气路或电路的一个节点，实训时可通过专用插接线快速完成回路搭建，

　　相比传统螺栓压接的端子排，插装式端子的接线效率提升60%以上，也能避免学员反复拧螺栓造成的端子滑牙损坏，适配高频次的实训拆装场景。面板上排布的红色指示灯对应每一路输出信号的状态，绿色指示灯为气源压力正常指示，当气源压力达到工作阈值时绿色灯常亮，若压力不足则灯灭，提醒学员检查气源供给，避免因气压不足造成的回路动作异常，减少实训过程中的故障排查干扰项。壳体采用L型台式结构，底部向后延伸形成支撑边，放置在实训台面上时可依靠自身重心保持稳定，无需额外螺栓固定，方便不同实训教室之间的转运调配，壳体边角做了R3圆角处理，避免实训过程中尖锐边角划伤学员，符合教学设备的安全设计规范。从安装边界来看，装置的整体宽度控制在300mm以内，

　　深度220mm，高度80mm，单台装置占用的实训台面空间不足0.1㎡，标准1.2m宽的实训台可同时放置4台该装置，满足小组实训的工位排布需求；面板上的元件排布遵循操作逻辑顺序，接线端子沿面板上沿一字排开，状态指示灯沿端子下方斜向排布，气源接口设置在壳体左侧面，电源接口设置在壳体背面，所有外接接口均避开学员正面操作区域，避免接线杂乱影响操作视线。内部结构设计上，壳体内部预留了足够的气路管线与电路走线空间，气路采用内径4mm的PU气管连接，电路采用0.75平方毫米的多股铜芯线，所有走线均通过线卡固定在壳体内壁，避免转运过程中管线松动脱落；内部气路集成了小型过滤减压阀，可对输入气源进行初步过滤与压力调节，输出稳定的工作气压给实训回路，

　　无需在外部额外配置调压元件。设计过程中充分考虑了实训设备的耐用性需求，面板采用5mm厚的电木板加工，绝缘性能优异且耐磨抗刮，长期插装接线也不会造成面板表面严重磨损，壳体采用1.2mm厚的冷轧钢板折弯焊接成型，表面做喷塑处理，抗锈蚀且易清洁，日常实训中产生的铅笔痕迹、油污只需用湿抹布即可擦拭干净。装置的功能覆盖气动基础教学的核心训练点，可完成单作用气缸控制、双作用气缸换向、多气缸顺序动作、压力控制回路、速度调节回路等近20项实训科目，学员在实操过程中可直观观察每一路信号的状态变化，通过插接线的不同组合快速验证回路设计逻辑，相比纯软件仿真教学，实物操作能让学员更快掌握工业气动控制的实际接线与调试技巧。在元件选型适配方面，面板上的指示灯采用标准22mm安装孔径的通用工业指示灯，接线端子采用通用4mm香蕉插座，后续维护时可直接采购市售标准元件更换，无需定制专用配件，降低设备的后期维护成本；侧边的气动快插接口为G1/8标准螺纹，可兼容市面上绝大多数气动实训用气管与接头，无需额外采购转接头。整体结构没有冗余的装饰性设计，所有结构特征均服务于实训操作的实用性需求，面板上的元件间距设置为20mm，既保证接线操作时不会互相干扰，也充分利用了面板的安装空间，不会造成空间浪费；壳体底部设置了4个橡胶防滑脚垫，放置在光滑的实训台面上也不会轻易滑动，同时可缓冲装置放置时的冲击，保护内部元件不受震动损坏。
