制砖用黏土拌合机搅拌臂结构

　　在免烧压砖、压实黏土砖的生产工段中，原料拌合是决定成品砖坯密度、成型合格率的核心前置工序，黏土拌合机的搅拌作业部件直接决定了拌合均匀度与生产连续性，本次呈现的是适配紧凑型黏土拌合机的径向搅拌臂总成结构。从实际生产场景来看，这类搅拌臂主要安装在卧式拌合槽的主轴上，随主轴做定轴回转运动，作业过程中需要持续切入堆积的黏土混合料，将结块黏土打散，同时把配比添加的固化剂、水分与黏土颗粒充分拌合，避免出现局部干料团、含水率不均的问题，保障后续压制成型的砖坯内部质地一致，减少成型后开裂、缺角的废品率。

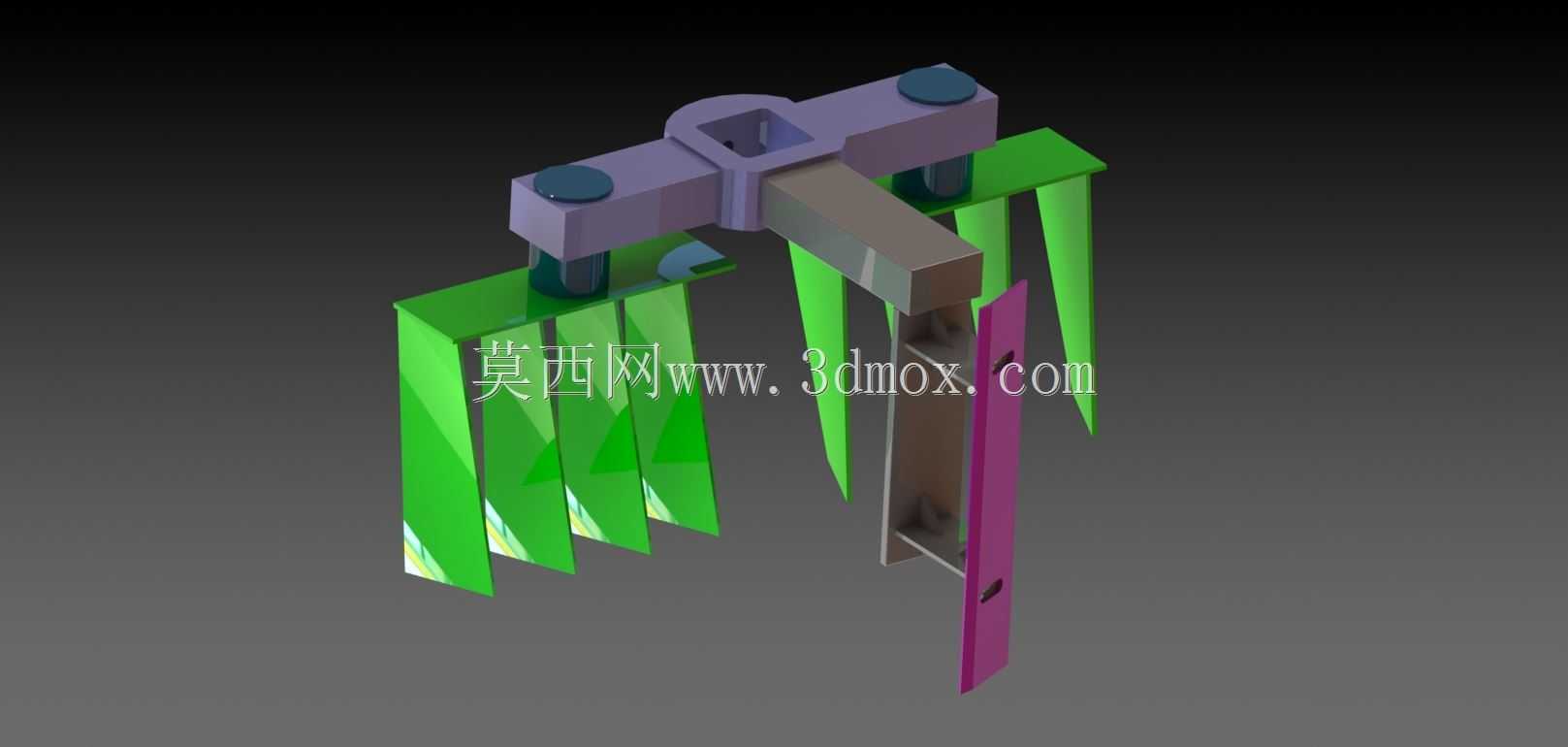

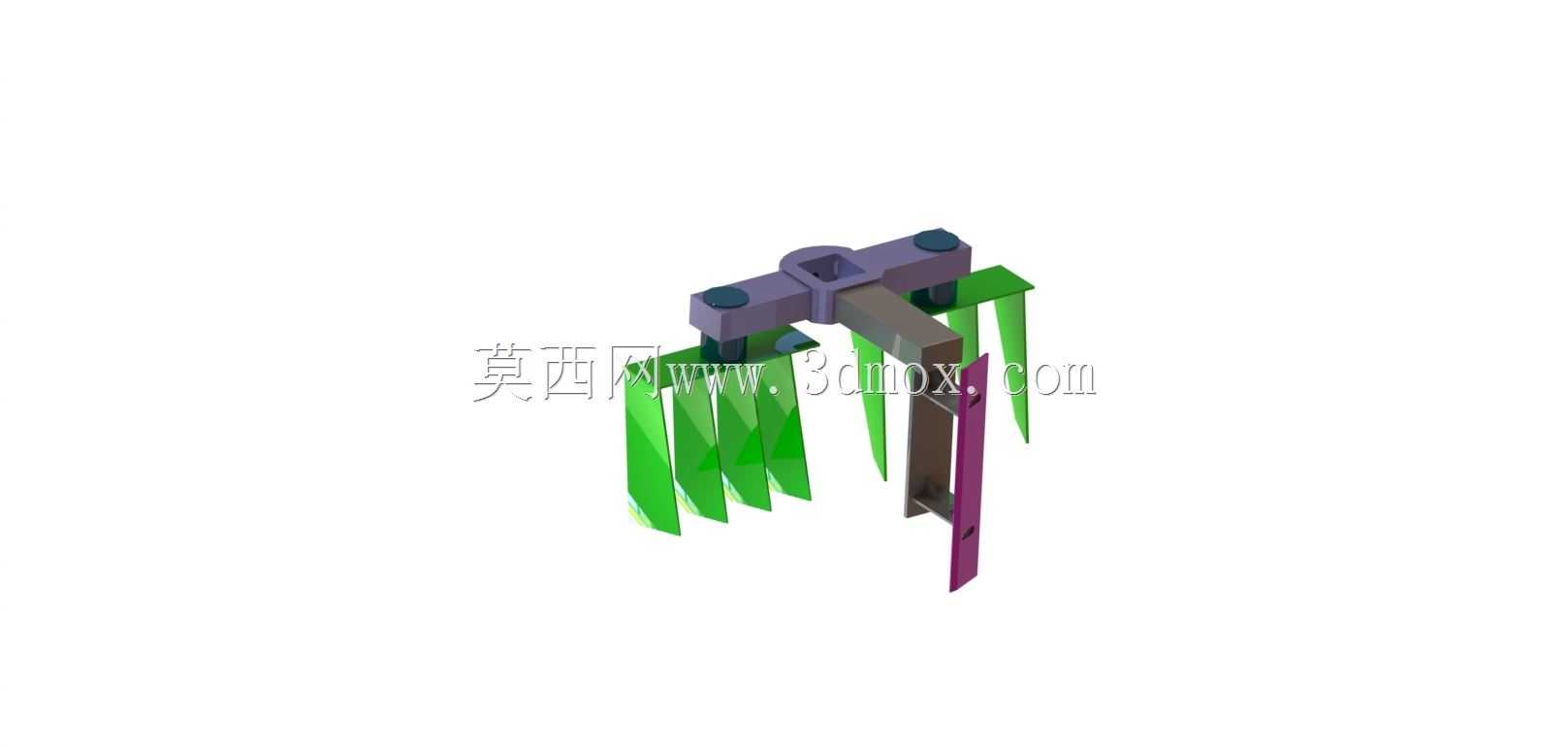

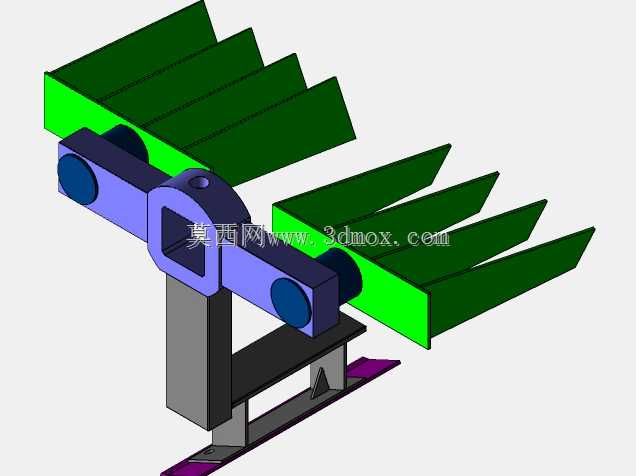

　　从功能特性上看，该搅拌臂采用多齿式作业端设计，绿色的耙齿部分沿臂体轴向等距排布，每个耙齿的刃口做了斜切处理，回转切入料堆时可以有效降低切入阻力，避免黏土黏附在臂体表面造成作业负载陡增；臂体主体采用分段式连接结构，紫色的主轴安装座设置了两个同轴的安装孔位，可通过锁紧螺栓与拌合机主轴上的定位法兰刚性连接，安装座中间预留的方形通孔可穿装定位销，传递主轴扭矩的同时避免长期作业后臂体出现周向窜动；灰色的连接臂段采用箱型截面设计，相比实心臂体在保证结构抗弯强度的前提下降低了自身重量，减少主轴回转的惯量负载，臂体侧面设置的加强筋板可承受耙齿切入硬黏土块时的侧向冲击力，避免臂体出现弯折变形；末端的紫色挡料板可在回转过程中把槽壁附近的积料刮向拌合区中心，减少拌合死角，避免原料长期堆积在槽壁边缘干结硬化。

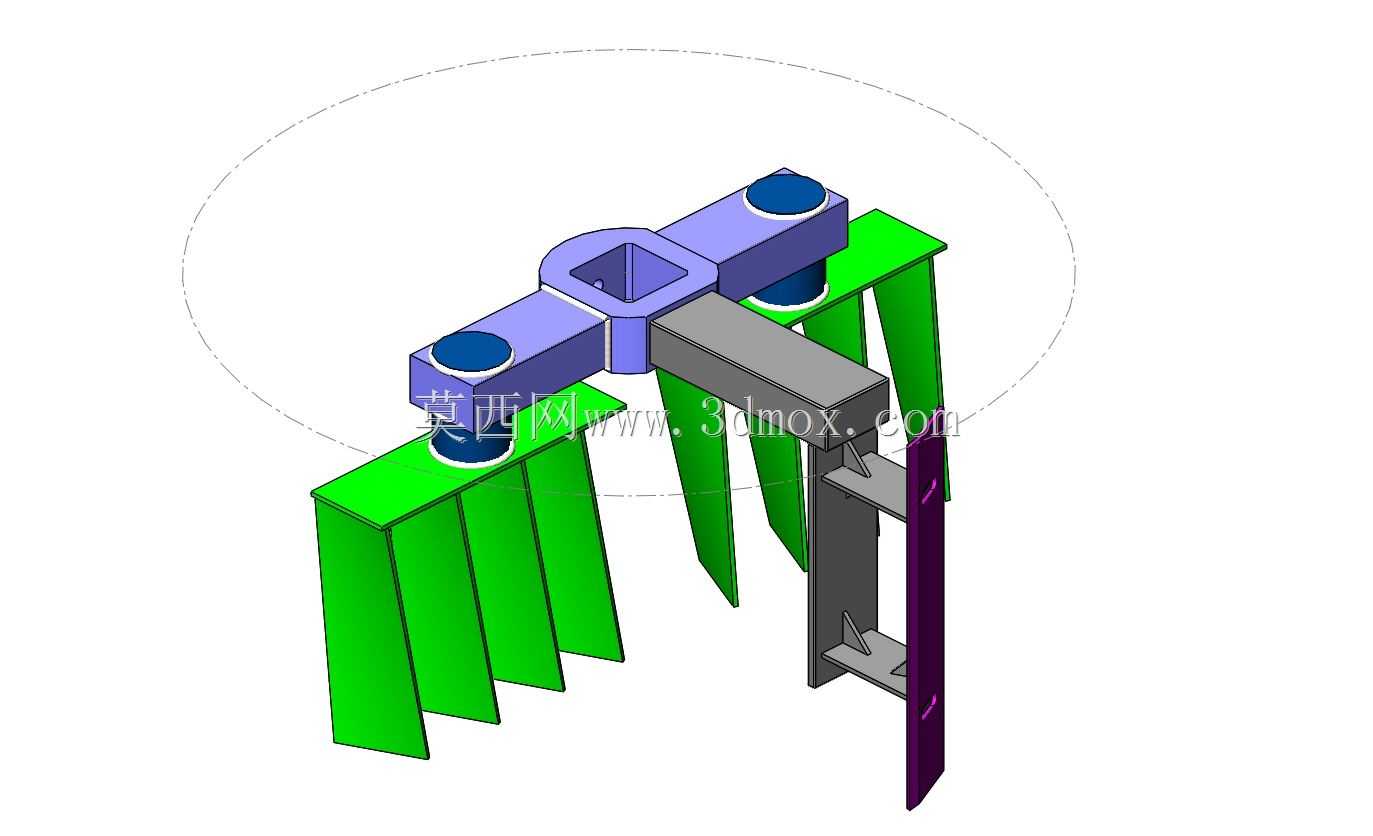

　　设计过程中优先考虑了黏土拌合工况的磨损问题，耙齿作业面的厚度预留了磨损余量，可在长期磨耗后仍保持足够的结构强度，连接部位的螺栓孔均做了沉台处理，避免螺栓头部外露被物料磨损导致后期拆卸维护困难。安装边界方面，该搅拌臂的安装孔中心距适配常规中小型黏土拌合机的主轴定位尺寸，耙齿的回转半径控制在拌合槽内壁的安全间隙范围内，作业时耙齿与槽底、槽壁的预留间隙可避免刮蹭槽体衬板，同时不会留下过厚的积料层；多组搅拌臂沿主轴轴向交错排布时，相邻臂体的耙齿在圆周方向错开一定角度，可让拌合过程中的负载更均匀，降低主轴驱动的峰值扭矩，减少传动部件的冲击载荷。

　　从实际使用的角度出发，这类搅拌臂的作业转速通常匹配拌合机的常规工作转速，线速度控制在合理区间，既保证足够的物料抛洒拌合效果，又不会因线速度过高导致物料被过度甩向槽壁造成无效功耗。结构上没有采用复杂的曲面设计，所有板件均为常规钣金折弯、型材焊接后机加工的形式，加工难度低，后期更换易损耙齿时仅需拆卸对应连接螺栓即可完成维护，不需要整体拆卸臂体，可有效缩短设备停机维护的时间。在拌合含水率偏高的黏土物料时，耙齿之间的等距间隙可让黏结的料团在剪切作用下分散，不会出现齿间堵料的问题，相比整体式的搅拌叶片，这种多齿结构的物料通过性更好，拌合过程中物料的循环流动路径更顺畅，每一次回转都能带动更大范围的物料做轴向、径向的复合运动，大幅缩短达到合格拌合均匀度所需的作业时间，提升整台拌合设备的生产效率。
