水泥搅拌站成套生产线设备结构

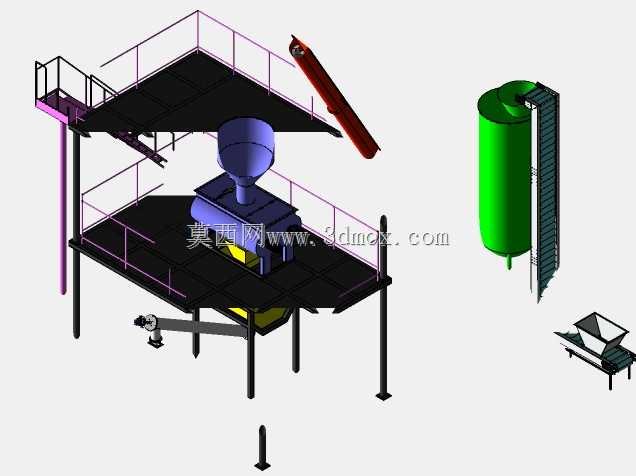

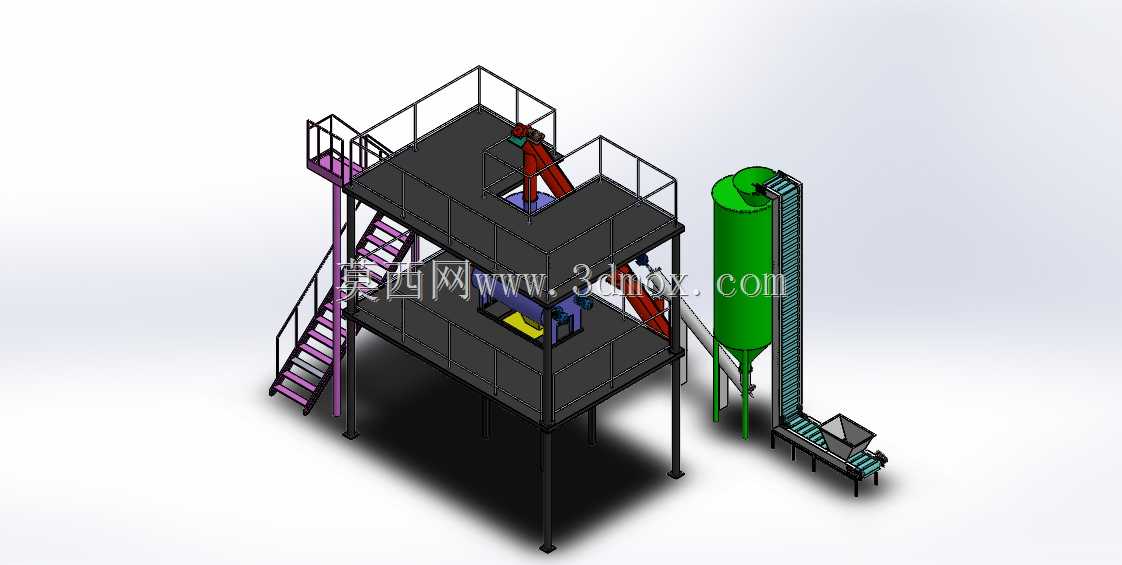

　　这套三维结构围绕中小型水泥搅拌站的现场布置展开，主体由双层钢结构操作平台、搅拌主机、立式粉料仓、倾斜提升输送机构、底部水平送料装置以及检修爬梯和防护栏杆组成，适合用于商品混凝土制备、预制构件厂配料、工程现场砂浆与水泥混合料连续生产等场景。设备布置时，粉料仓独立设置在平台侧方，仓体下部通过锥斗与输送通道衔接，散装水泥经密闭提升段送入高位计量或搅拌区域；骨料则由底部水平输送设备承接，经倾斜输送机构提升后投入搅拌主机，减少人工转运和粉料外扬。

　　从结构设计角度看，双层平台采用立柱支撑、横梁承托和铺板围护的组合形式，上层为搅拌主机安装与检修区域，下层预留管路、驱动部件和出料空间。平台四周设置栏杆，侧边配置折返爬梯，梯段带有踏步和扶手，能够满足日常巡检、换件、清理和维护需求。搅拌主机位于平台框架中心附近，载荷通过主机底座传递至主梁，再由多根立柱向下传导，因此建模时需要重点核对主机支脚与平台梁的对位关系、检修门开启范围、驱动端维护空间以及出料口下方接料高度。

　　立式粉料仓采用圆筒加锥底形式，顶部设置进料与除尘接口位置，侧面布置爬梯和检修通道，锥部下段连接给料机构。仓体外形较高，布置时需关注上方净空、风载下的稳定支撑以及仓底与输送设备的连接角度。倾斜提升机构沿料仓旁侧架设，承担粉料或物料竖向输送，机壳、牵引段、检修段和头尾轮位置在模型中均有体现；底部水平输送机接料端靠近料斗，出料端与提升段衔接，形成连续供料路径。

　　安装边界方面，平台区域需要预留设备基础、立柱地脚、爬梯落地和人员绕行空间；料仓与平台之间既要保证输送管路短直，又要留出检修距离；底部输送设备外伸段应避开叉车、装载机上料路线，并在接料斗周围保留投料和清堵空间。整体模型把搅拌、储料、提升、输送、平台围护和检修通道整合在同一生产线布局中，可用于搅拌站方案评审、结构干涉检查、场地布置校核以及非标设备深化设计参考。
