DIEM DZ60型混凝土搅拌配套搅拌机构

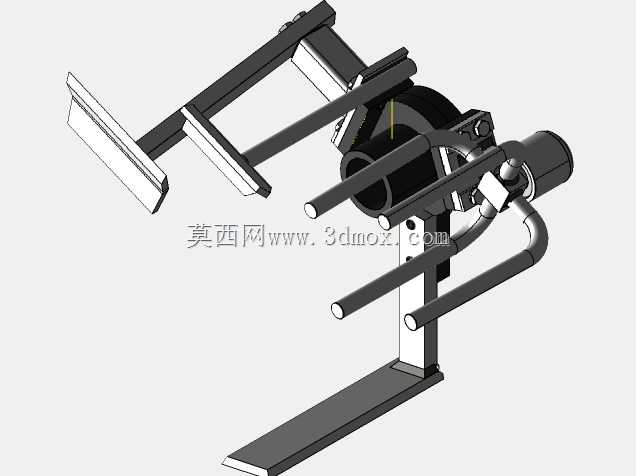

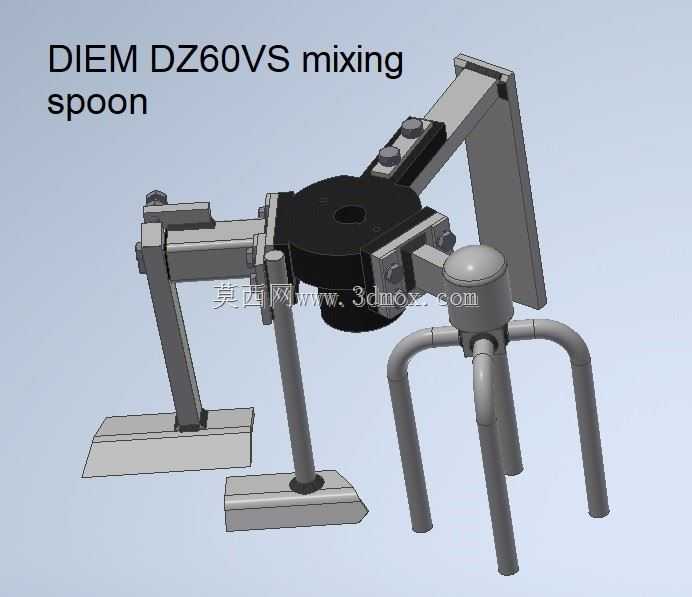

　　在商混站预制构件生产、现场小型拌合作业场景中，搅拌执行部件的结构合理性直接决定物料拌合均匀度与设备连续运行寿命，这套适配DIEM DZ60机型的搅拌组件，针对常规搅拌作业中边缘物料堆积、拌合死角残留的常见问题做了结构优化，整套机构包含两组平置刮壁搅拌臂与一组多爪式中心搅拌桨，通过不同轨迹的运动配合覆盖搅拌罐内全部作业区域。从结构设计逻辑来看，平置搅拌臂采用悬臂式安装结构，臂端的耐磨刮板与罐体内壁、罐底保持恒定的小间隙，作业过程中可以持续刮除粘附在壁面与底角的结块物料，避免长期粘附后形成硬化层挤占拌合空间、降低有效拌合容积；中心区域的多爪式搅拌桨采用弧形弯臂结构，桨爪的弯曲弧度匹配物料在搅拌过程中的涡流走向，

　　能够在中心区域形成多股分流的物料循环，打破中心区域物料仅随罐体转动形成的层流状态，让水泥、骨料、外加剂等不同组分的物料在径向与轴向都能充分穿插混合。整套搅拌机构的安装接口采用标准化的法兰对接结构，与主机输出轴的连接位置设置了定位止口，安装时无需额外做适配加工，对准止口锁紧连接螺栓即可完成装配，安装边界上，整套机构的最大回转直径适配DZ60系列搅拌主机的罐体内径，作业过程中各运动部件不会与罐体内壁、衬板发生运动干涉，刮板的磨损补偿行程预留了足够的调节量，当刮板出现正常磨损后，可通过调整臂端的固定螺栓位置补偿磨损量，无需整体更换搅拌臂，降低日常维护的配件成本。从实际作业适配性来看，这套搅拌组件可适配干硬性混凝土、塑性混凝土、

　　轻骨料混凝土等多种不同性状的拌合物料，平置刮臂的结构强度可以承受大粒径骨料搅拌过程中的冲击载荷，多爪桨叶的流线型结构可以降低搅拌过程中的流动阻力，减少主机运行时的负载波动，让设备运行电流更平稳。在建模过程中，各铰接位置、连接螺栓的位置都按照实际装配关系做了完整还原，搅拌臂与桨叶的连接位置做了加强筋结构处理，对应实际生产中焊接加强的工艺结构，可直接用于结构受力校核、运动干涉检查，也可作为同类型搅拌设备改型设计的结构参考，帮助设计人员快速验证不同搅拌轨迹的拌合覆盖范围，缩短改型设计的验证周期。针对现场维护的需求，整套机构的各组成部件都采用分体式连接结构，单个刮板、单个桨爪出现磨损或损坏时，可单独拆卸更换对应的损坏部件，

　　不需要拆卸整套搅拌机构，减少维护停机时间；各连接位置的螺栓规格都采用通用标准件规格，现场维护时不需要准备特殊规格的拆装工具，降低现场运维的配件储备要求。在搅拌轨迹的匹配设计上，两组平置搅拌臂的安装角度存在固定相位差，作业过程中两组刮板先后经过同一壁面位置，既可以避免刮料死角，也可以平衡搅拌过程中径向的载荷冲击，减少主机轴承位置受到的交变载荷，延长主机支承部件的使用寿命；中心多爪桨的各爪长度存在梯度差，不同长度的桨爪可以覆盖不同高度的物料层，避免罐内上下层物料出现拌合不均的分层问题。
