40mm管径专用U型承托管座结构件

　　这款40mm管径适配的管座，主要面向工业现场、民用管线布设场景里的圆形管道侧向承托、底部固定需求，区别于全包式管夹的全周抱紧设计，它采用开口U型承托结构，在需要快速拆装管道、临时布设管线、后期频繁调整管线走向的场景里，适配性远高于传统闭合式管卡。日常在自动化生产线的气动主管路布设、小型通讯基站的馈线走线固定、实验室气路管线沿设备侧壁安装、小型给排水支管的墙面固定场景中，这类开口管座的使用频率极高，不需要将管道从端部串入固定件，直接从开口位置卡入即可完成初步定位，大幅降低管线布设、后期维护的拆装工作量。

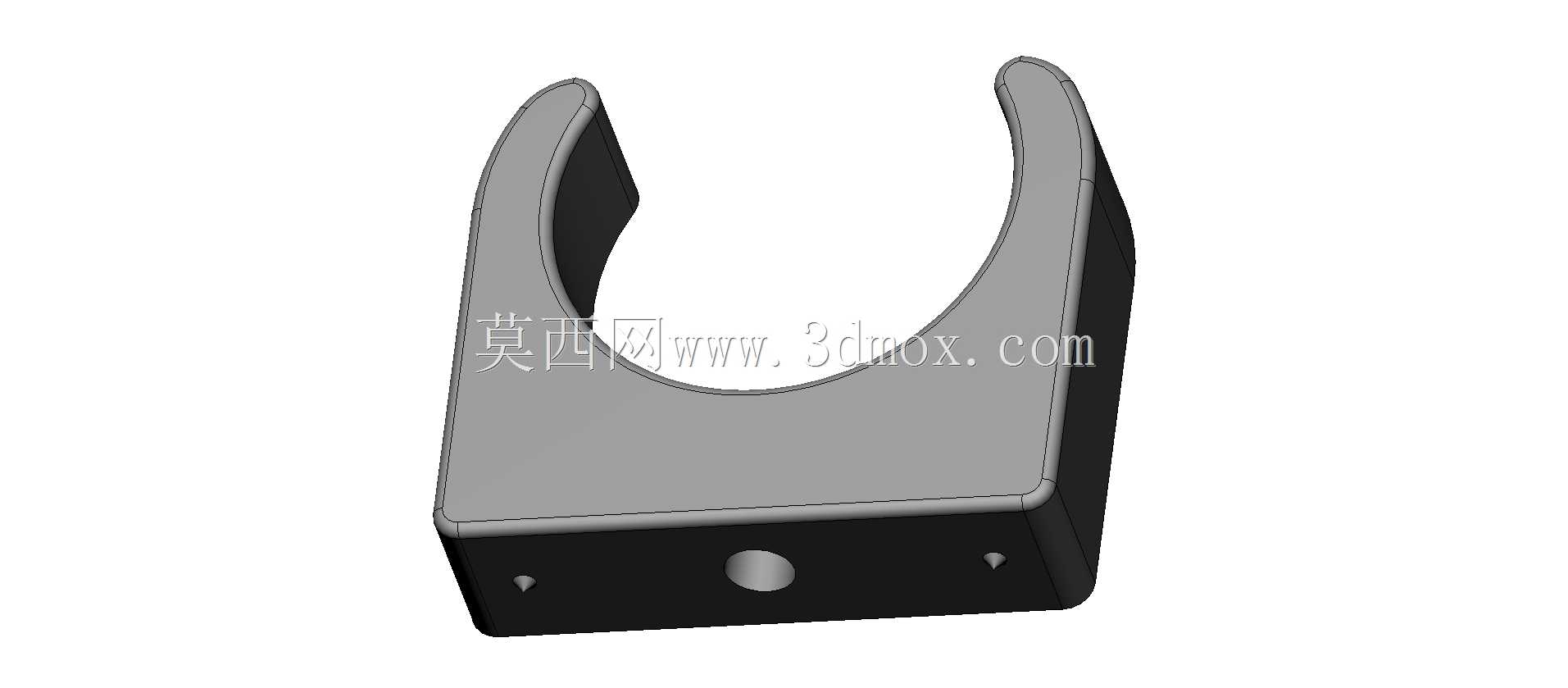

　　从功能特性上看，该管座的U型开口内弧面完全匹配40mm外径管道的圆弧曲率，承托时接触面积能达到管道半周的60%以上，不会像窄边管卡那样出现局部应力集中，长期承托也不会在PVC、薄壁不锈钢、铝合金这类轻质管道表面压出凹痕，避免管道结构受损影响密封性。底座部分采用平直方块结构，底部为全平面设计，和安装基面可以完全贴合，不会出现悬空翘边的问题，底座上预留的三个安装孔位，中间为光孔可穿M4规格的固定螺丝，两侧为锥形定位沉孔，既可以用螺丝直接锁紧在墙面、型材、设备壳体表面，也可以在预装定位销的基面上实现快速对位，安装时不需要反复调整孔位对齐度。U型承托臂的厚度做了等强度设计，根部和底座衔接位置做了大圆角过渡，避免应力集中导致承托臂受外力撞击时断裂，臂的端部做了圆弧收边，没有尖锐棱角，卡入管道时不会刮伤管道表面的防腐层、绝缘层。

　　设计思路上，这款管座没有做多余的冗余结构，整体壁厚均匀，适合采用注塑工艺批量生产，也可以通过3D打印做小批量定制，壁厚控制在2.5mm左右，既保证了足够的结构强度，承托单根40mm满水PVC管道时形变量不超过0.1mm，也不会因为壁厚过大导致生产时出现缩痕、打印时耗材浪费。U型开口的开口宽度略小于40mm，大概留了0.3mm的过盈量，管道卡入后能依靠自身弹性产生初步抱紧力，即使在锁紧螺丝之前，管道也不会从开口处滑脱，方便高空作业时单人操作，不需要额外托举管道就能完成螺丝锁紧。底座和承托臂的衔接位置没有做直角突变，所有外露棱边都做了R0.5的倒角处理，既避免安装时划伤操作人员，也能减少应力集中点，提升构件的抗疲劳强度，在管线存在轻微振动的场景下，不会因为长期交变应力出现开裂问题。

　　从安装边界尺寸来看，该管座整体高度为52mm，底座宽度为38mm，底座沿管道轴向的长度为30mm，安装时需要在基面上预留至少40mm*32mm的平整安装面，三个安装孔的孔距为横向28mm，中间孔位于底座中心线上，两侧孔对称分布，锁紧时推荐使用M4盘头螺丝，螺丝沉入深度不超过3mm，不会穿透底座顶到承托的管道。U型承托槽的最低点距离底座安装面的高度为35mm，安装后管道中心距离安装基面的距离为55mm，在布设多根并行管道时，可以按照60mm的间距排布安装座，不会出现管道互相干涉的问题。承托臂的单侧厚度为6mm，在管道存在径向向外的作用力时，单侧臂的最大形变量不超过0.2mm，完全能满足常规静态管线的固定需求，不需要额外增加辅助固定结构。需要注意的是，这款管座为单侧承托设计，适合管道重力方向朝向底座的安装场景，如果是倒挂安装、管道存在较大向上冲击力的场景，需要搭配上部压条使用，避免管道从开口位置脱出。
