多级平行轴齿轮减速箱内部结构展示

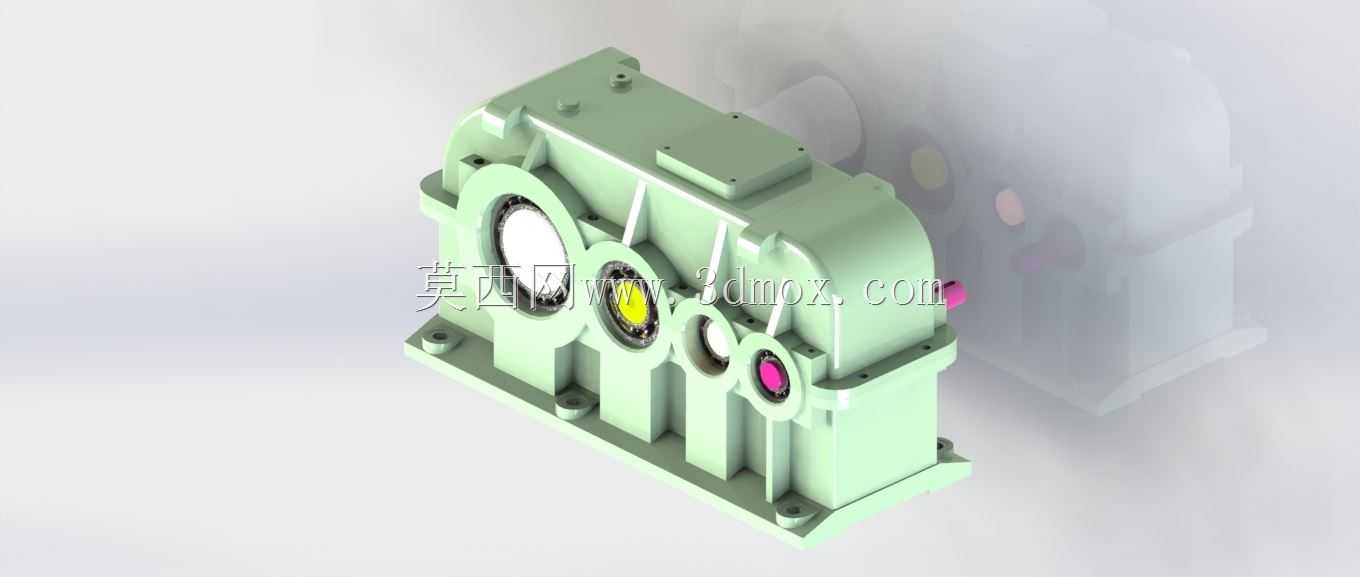

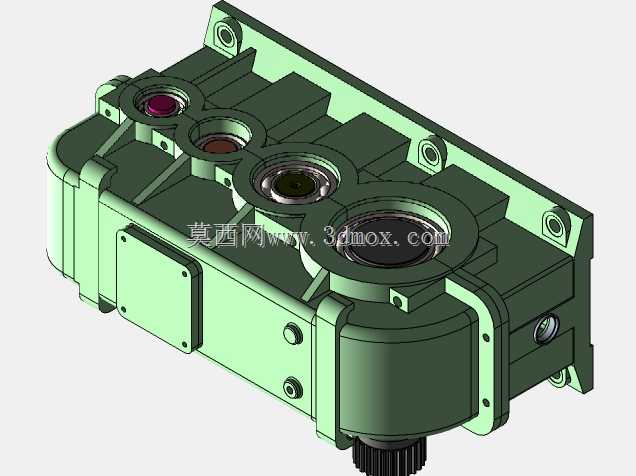

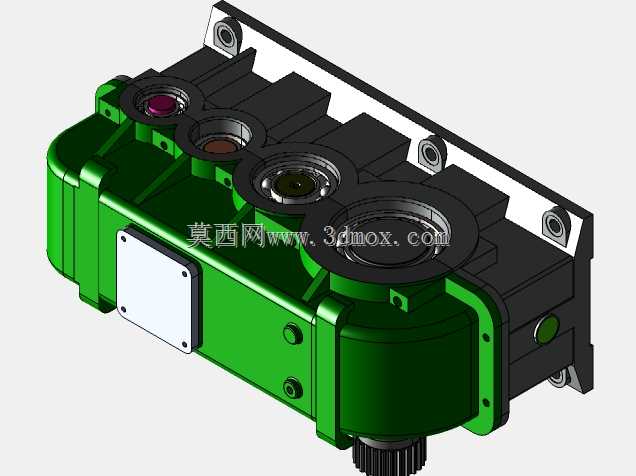

　　这款多级平行轴齿轮减速装置，主要应用在工业生产线输送单元、中小型物料搬运设备、轻工包装机械的动力传输环节，用来匹配原动机高转速低扭矩的输出特性，将输入转速按固定传动比降低到工作端需要的区间，同时放大输出扭矩，保障执行端能在负载工况下平稳运转。从结构布局来看，该减速箱采用剖分式箱体设计，上下箱体通过定位销与连接螺栓实现精准合箱，箱体侧壁预留的轴承安装孔位，分别对应各级传动轴的支撑位置，每根轴的两端都配置了适配径向与轴向复合载荷的滚动轴承，轴承外侧设置了密封结构，避免箱体内润滑油泄漏，同时阻挡外部粉尘、切削碎屑进入箱体内部磨损啮合齿面。

　　各级齿轮的参数匹配是整个设计的核心，输入轴端的小模数齿轮直接啮合第二级大直径齿轮，完成第一级减速，后续每一级都通过小齿轮带动大齿轮的啮合副逐级传递动力，不同层级的齿轮采用了差异化的齿宽与模数设计，高速级齿轮模数偏小、齿宽较窄，适配高速低载的运转工况，减少高速转动过程中的搅油损失与啮合噪音，低速级齿轮模数更大、齿宽更宽，能够承受扭矩放大后的大载荷冲击，避免齿面出现点蚀、断齿等失效问题。齿轮的齿向修形、齿顶修缘都做了对应处理，能抵消轴系受载变形带来的啮合偏载问题，让齿面接触应力分布更均匀，延长整套传动机构的使用寿命。

　　从安装边界来看，箱体底部设置了带安装孔的支撑脚，安装孔的孔距、孔径都适配常规工业设备的安装基座尺寸，输入轴与输出轴的轴伸长度、轴径、键槽尺寸都符合通用传动接口标准，不需要额外做转接结构就能直接和原动机、工作负载对接。箱体顶部预留了注油孔，底部设置了放油螺塞，侧面有油位观察结构，日常维护时不需要拆解箱体就能完成润滑油更换、油位检查的操作。箱体内的润滑油路设计兼顾了各个啮合点与轴承位置的润滑需求，齿轮转动时带起的润滑油可以通过箱体内部的导油槽流到轴承位置，实现飞溅润滑，不需要额外配置强制润滑系统，降低了整套装置的结构复杂度与后期维护成本。

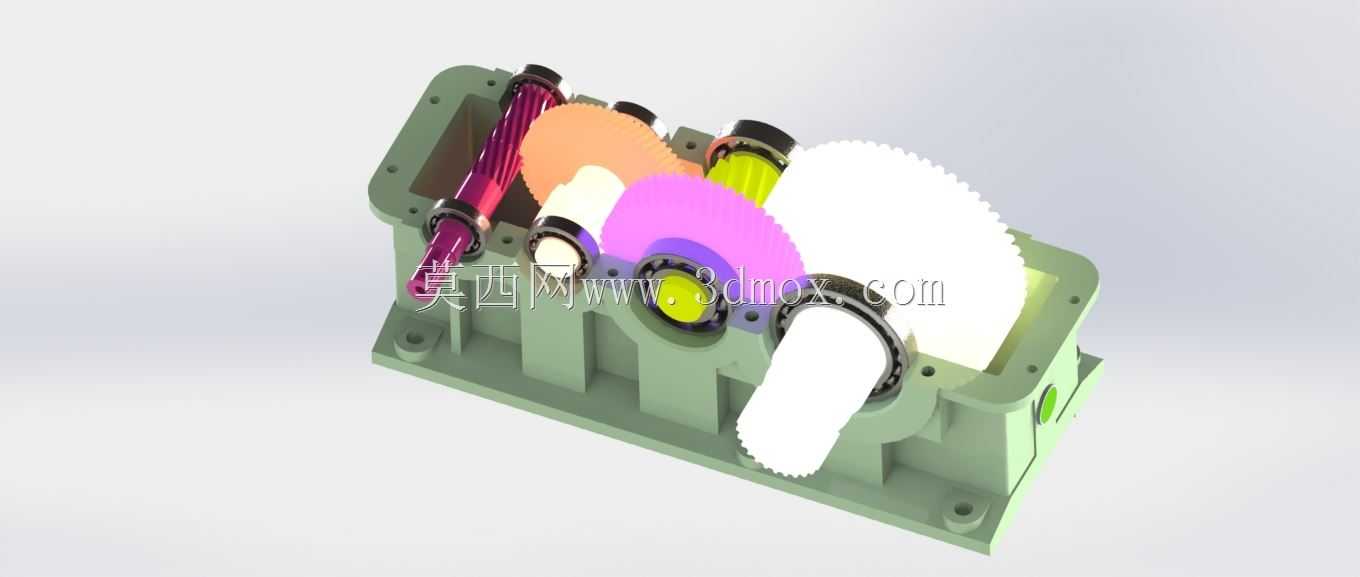

　　在实际选型适配过程中，这类减速箱需要根据工作端的负载转速、额定扭矩、工况冲击系数来确认对应的传动比与额定承载能力，安装时要保证输入轴与原动机输出轴的同轴度误差在允许范围内，避免轴系受附加径向力导致轴承过早损坏、齿轮啮合异常。箱体的加工精度直接影响整套机构的运转稳定性，轴承孔的同轴度、孔系之间的平行度公差都控制在精密级范围内，保障各级齿轮啮合时的齿侧间隙处于合理区间，既不会因为间隙过大导致传动回程误差超标、换向冲击明显，也不会因为间隙过小出现卡滞、运转温升过高的问题。不同颜色标识的齿轮组，清晰展示了动力传递的路径，从输入到输出每一级的传动关系都直观呈现，能帮助设计人员快速理解多级减速的传动逻辑，也能作为设备维护时的装配参考，避免拆解回装时出现齿轮啮合错位、轴系装配顺序错误的问题。
