家用模块化帆布漏斗雨水收集装置

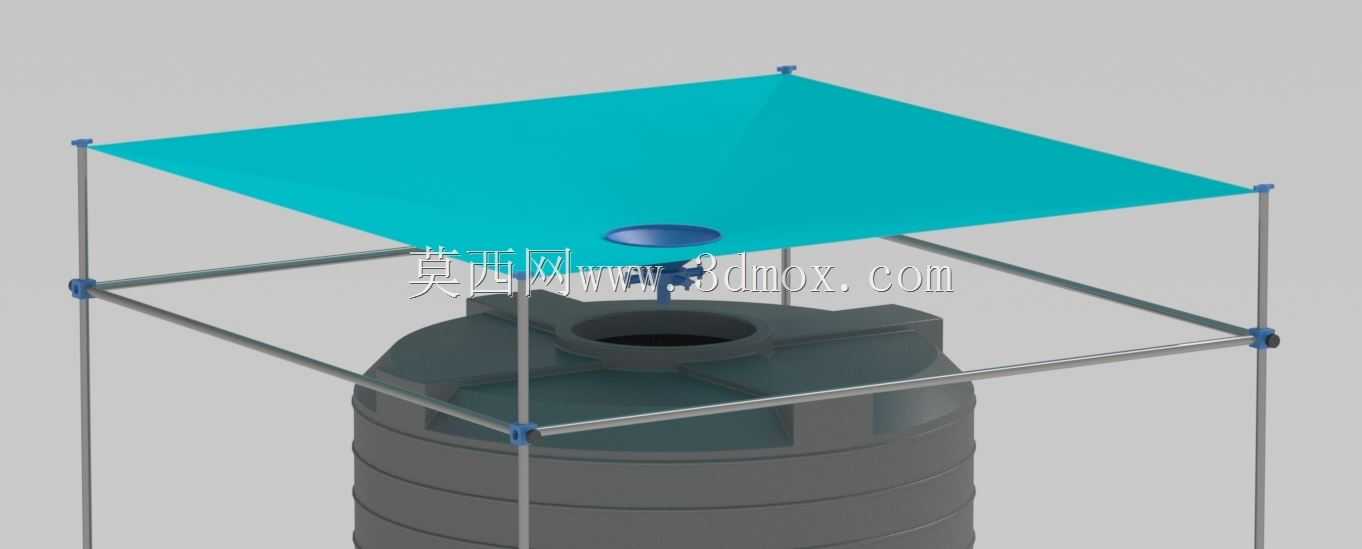

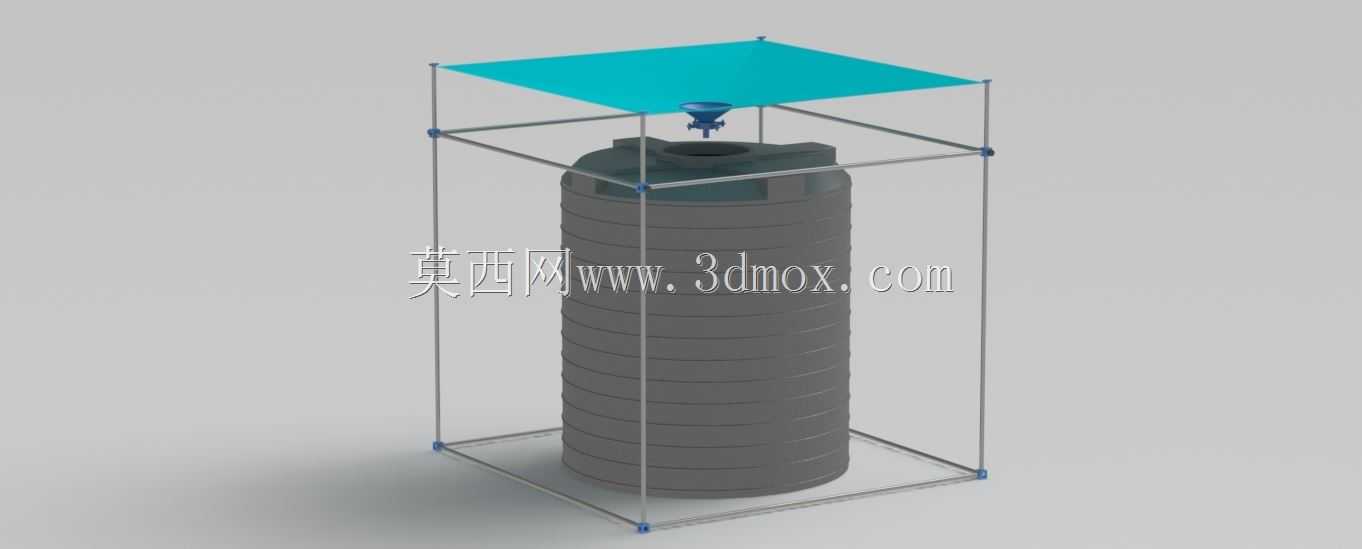

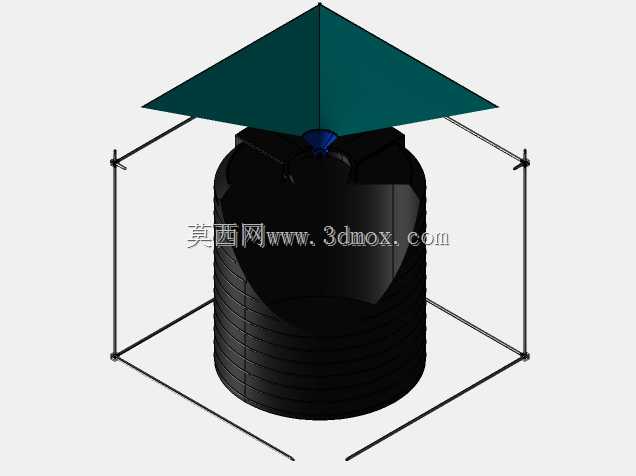

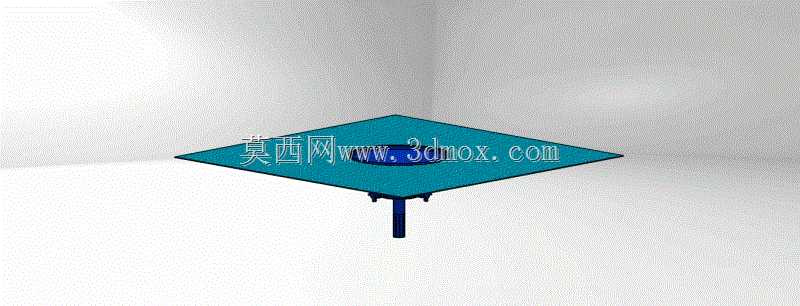

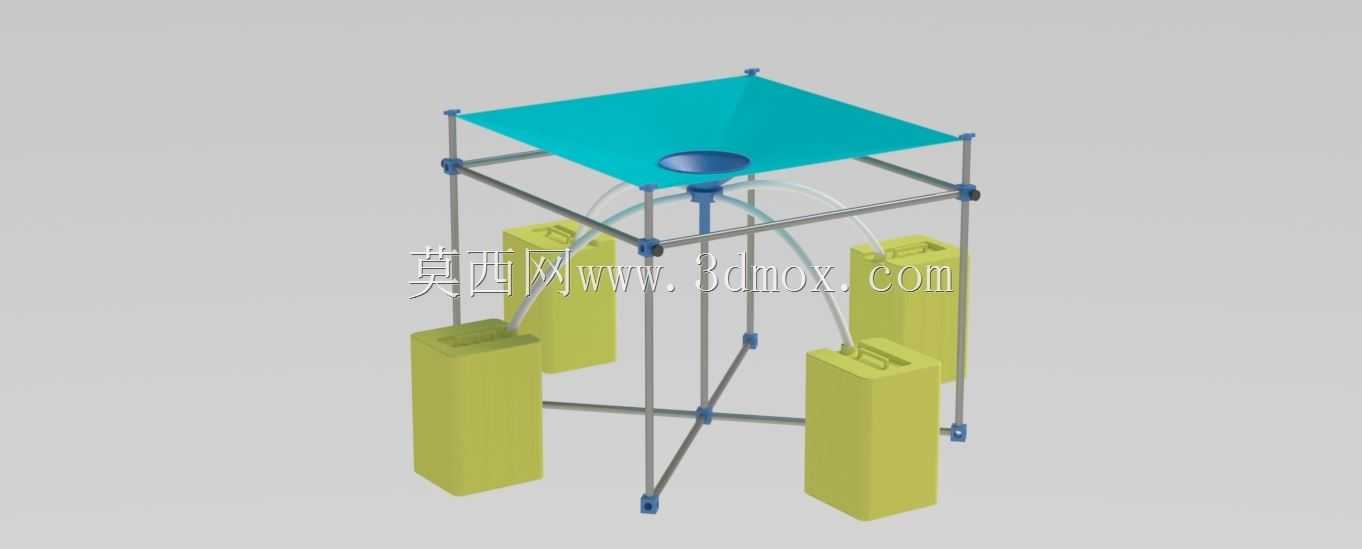

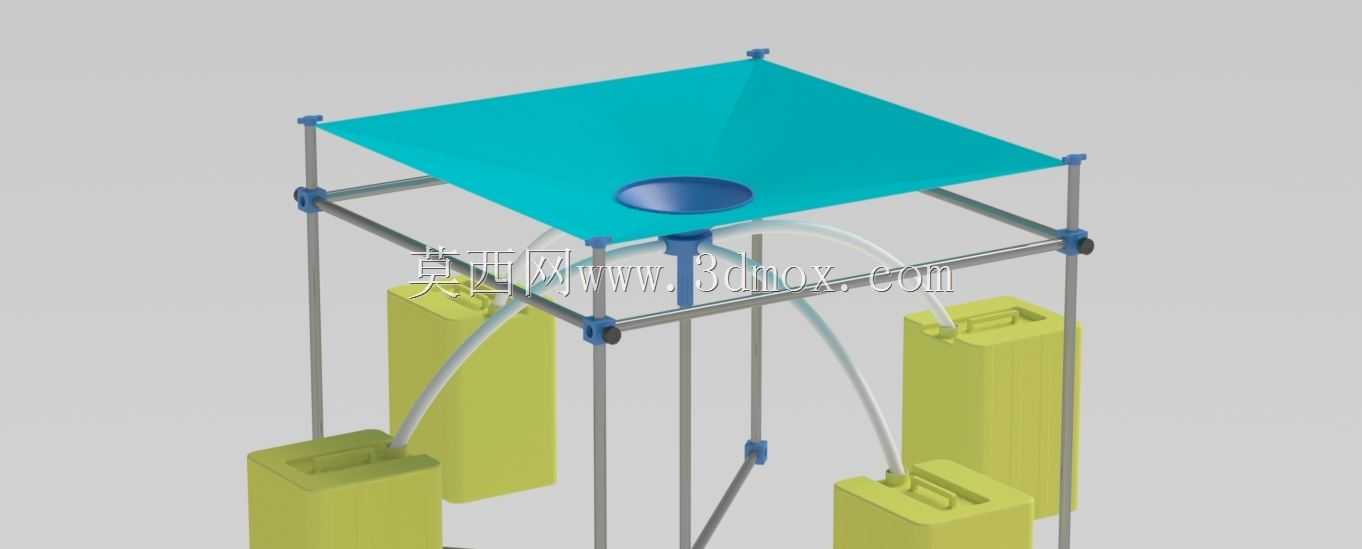

　　这套雨水收集装置的设计初衷，是面向无固定雨水储集设施的零散居住场景，解决雨季降水无法有效归集、临时取水成本高的实际问题，尤其适配乡村自建房、城郊临时居所、户外露营长期驻点这类没有预埋屋面排水管网的使用场景。从结构组成来看，整套装置分为集水工作面、支撑框架、导流管路、储水单元四个核心部分，集水面采用方形帆布材质，依靠四根竖向支杆搭建的框架张紧固定，帆布中心预留漏斗形收口，所有框架连接节点均采用快装式插接结构，不需要额外焊接或螺栓紧固作业，单人可在15分钟内完成整套设备的搭建，拆卸后所有杆件可收拢为长度不超过1.2米的束状，帆布可折叠收纳，整体运输体积不足0.1立方米，方便随车携带或居家存放。支撑框架的支杆采用标准圆管截面，

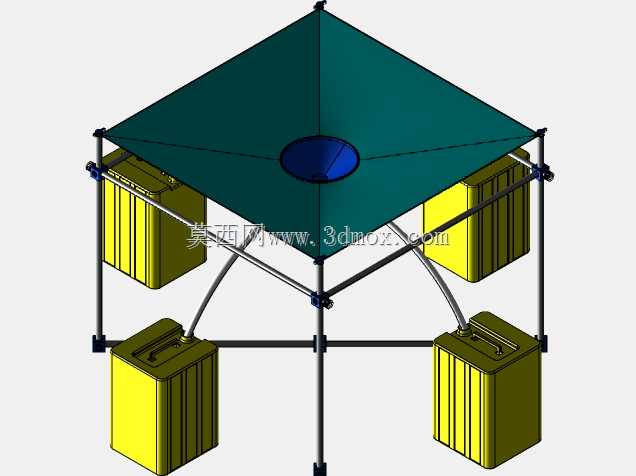

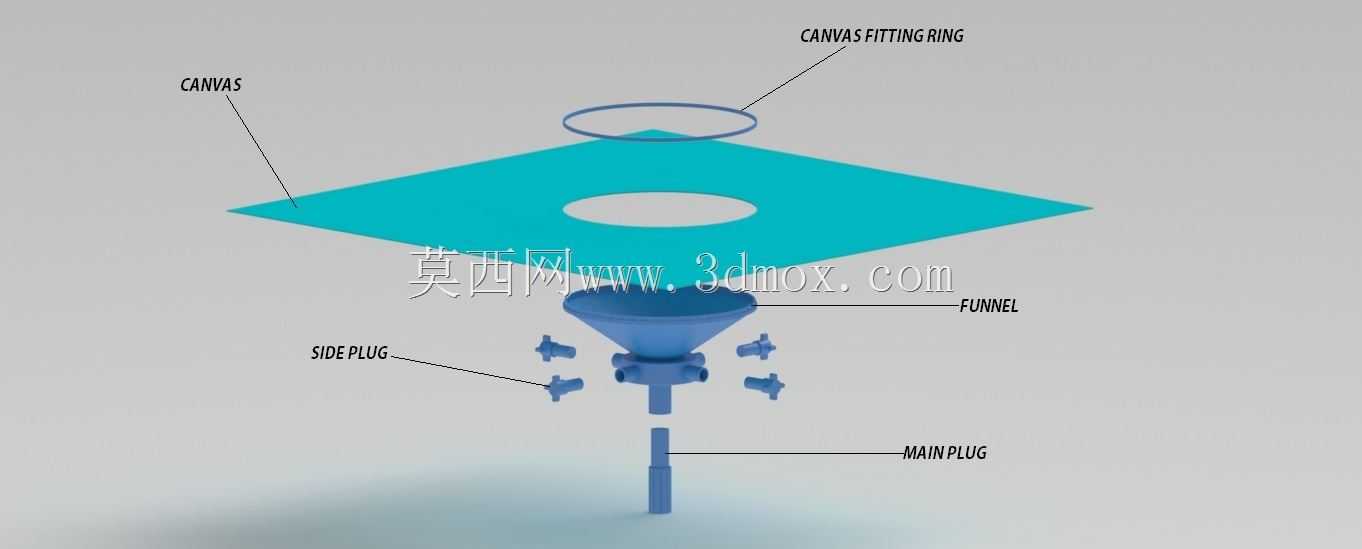

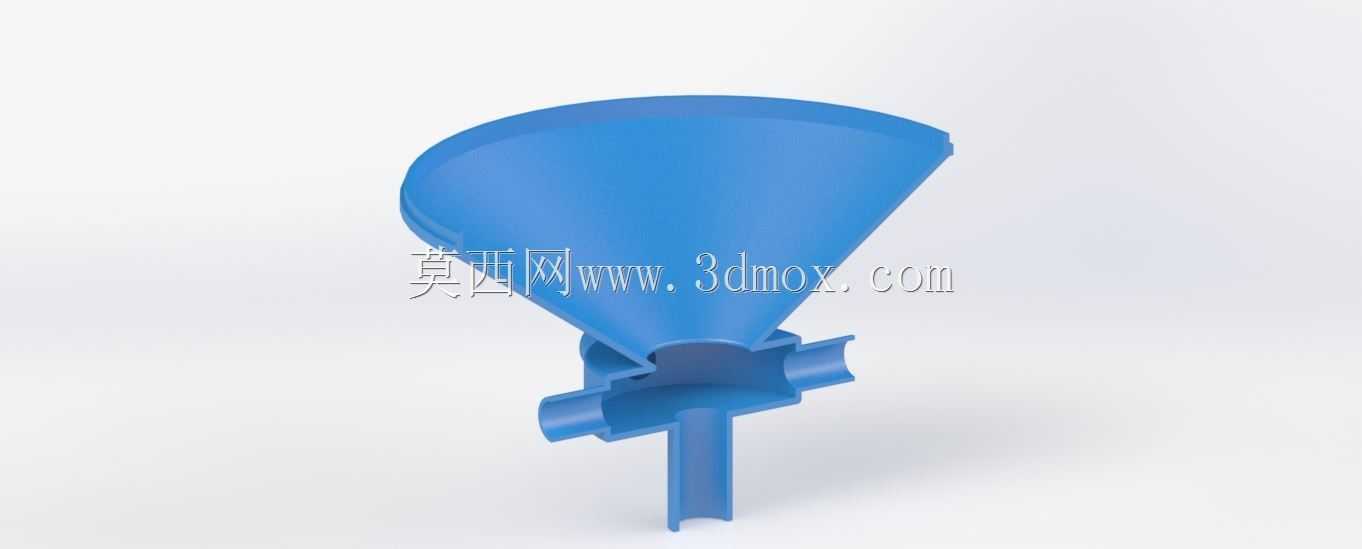

　　底部设置可调式支撑脚，可适应不平整的泥地、水泥地、屋面等不同安装基面，单支脚可调高度范围为0-50毫米，可抵消地面10度以内的坡度差，保证集水面始终保持中心低、四周高的布设状态，避免帆布表面积水渗漏。集水面的帆布边缘做了包边穿套设计，可直接套入框架顶部的横向杆件完成固定，帆布中心的漏斗收口采用硬质塑料材质一体成型，和帆布之间通过热压工艺密封连接，不存在拼接缝隙，避免集水过程中出现渗漏问题，漏斗出口处预留标准管路接口，可直接插接配套的导流软管。导流部分采用多支路分流设计，从中心漏斗出口引出的主水管通过四通接头分为四路支管，每根支管对应一个独立储水容器，支管上设置手动通断阀，可根据储水容器的液位情况单独开关对应支路，

　　避免单个容器满水后出现溢水问题。储水单元采用立式方形储水桶，单桶容积为25升，最多可同时接驳4个储水桶，总储水容积可达100升，桶身顶部预留和导流支管匹配的进水接口，桶盖设置透气孔，可平衡桶内外气压，保证进水顺畅，桶身下部设置出水龙头，可直接接水使用，也可通过软管连接到后续的过滤、输水系统。整套装置的核心结构件，包括漏斗接头、管路快插接头、框架连接节点、支撑脚部件，都可通过桌面级3D打印设备制作，不需要开模生产，用户可根据自身使用需求调整杆件长度、帆布尺寸，适配不同的安装空间，比如在阳台使用时可缩短支杆长度，缩小整体占地面积，在户外开阔场地使用时可更换更大尺寸的帆布，提升集水效率。从安装边界来看，

　　整套装置满负载工作时的最大占地面积为1.2米×1.2米，总高度为1.5米，安装位置需要避开上方的高空坠物风险，同时保证集水面上方无遮挡，可直接承接自然降水，框架整体抗风等级为6级，在风力较大的使用场景下，可通过绳索将支杆底部和地面固定桩连接，提升整体稳定性。和传统的固定屋面集水系统相比，这套装置不需要对建筑本体做任何改造，不会破坏屋面防水结构，也不需要铺设固定的排水管路，使用灵活性极强，收集的雨水经过简单沉淀过滤后，可用于庭院浇灌、清洁冲洗、牲畜饮水等场景，能有效降低市政自来水的消耗量，尤其适合降水分布不均、季节性缺水的区域使用。在结构设计过程中，所有管路的布设都沿着支撑框架的杆件走线，通过管卡固定在杆件上，避免管路悬空晃动，同时管路整体保持从中心漏斗到储水桶的连续倾斜坡度，不存在管路下弯形成的积水存水弯，可保证收集的雨水全部流入储水桶，不会在管路内残留变质。框架的所有连接节点都采用圆角过渡设计，没有尖锐的突出棱角，避免安装和使用过程中划伤操作人员，帆布材质选用耐候性防水帆布，可长期暴露在户外环境下，抗紫外线老化，正常使用寿命可达3年以上，出现破损时也可单独更换帆布，不需要更换整套框架部件，降低后期维护成本。
