GPS循环防护外壳与配套安装固定支架

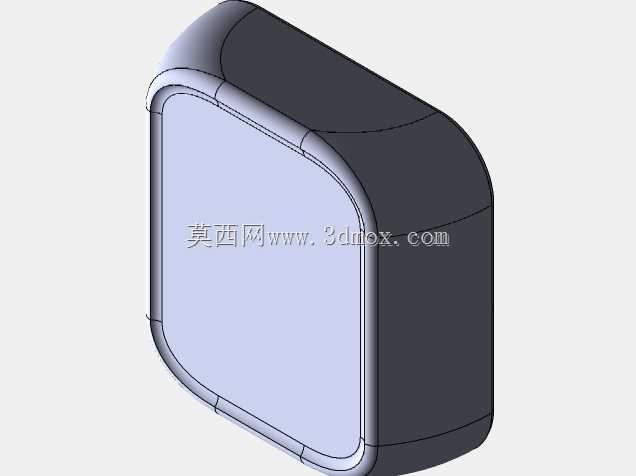

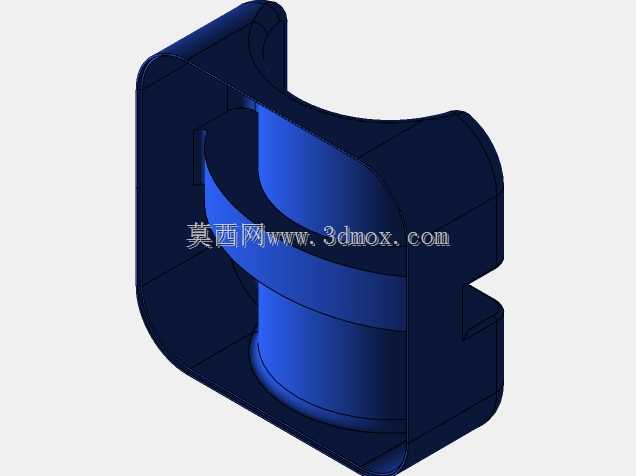

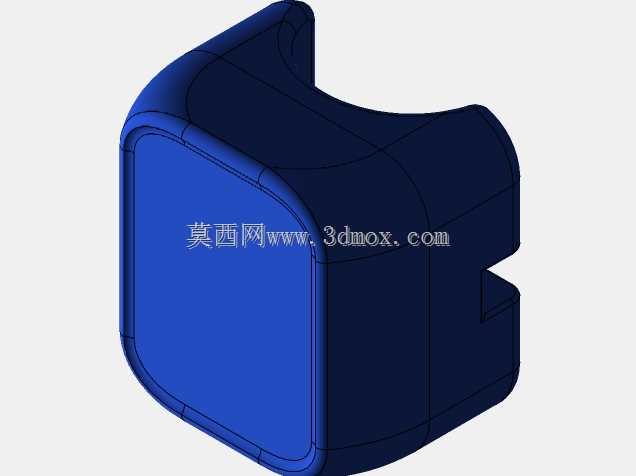

　　这套结构件主要面向户外便携GPS设备的循环使用场景，针对野外作业、骑行导航、设备巡检等工况下的设备防护与固定需求设计，整套组件包含硬质塑料防护外壳与铝铸安装夹具两部分，二者配合完成设备的全场景固定与防护。塑料外壳采用圆角矩形的包覆式结构，边角做了大圆弧过渡处理，避免尖锐棱角在户外携带过程中勾挂衣物或装备，同时在设备跌落时能够通过边角的形变吸收冲击能量，减少内部GPS模块受到的冲击力。外壳的内腔尺寸匹配对应规格GPS设备的外形边界，侧壁预留了均匀的装配间隙，既可以保证设备顺利装入，也能在壳体受挤压时避免直接压迫设备本体，外壳的开合边做了错位止口结构，扣合后能够阻挡日常使用中的雨水泼溅与灰尘侵入，适配户外多变的天气环境。

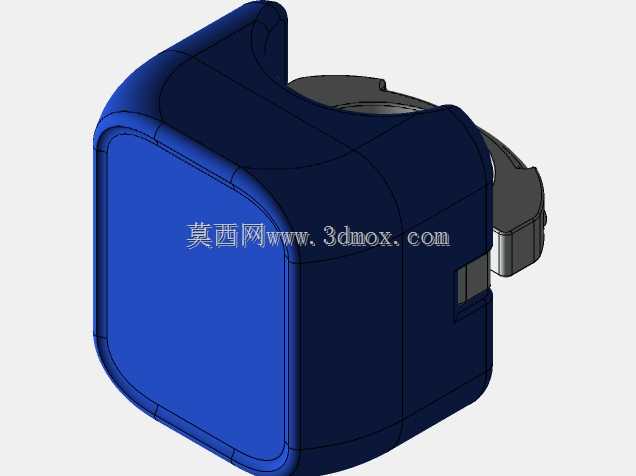

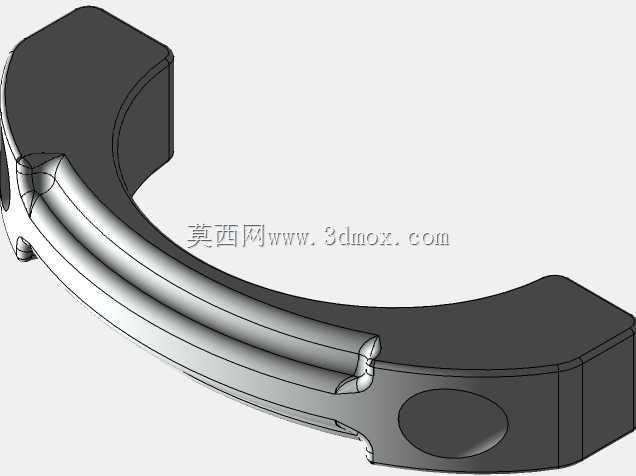

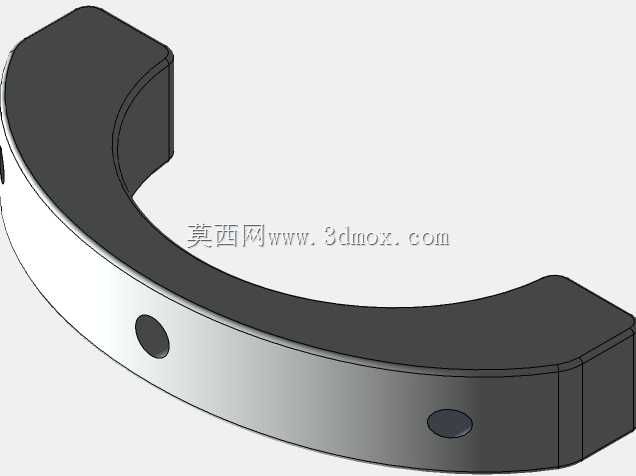

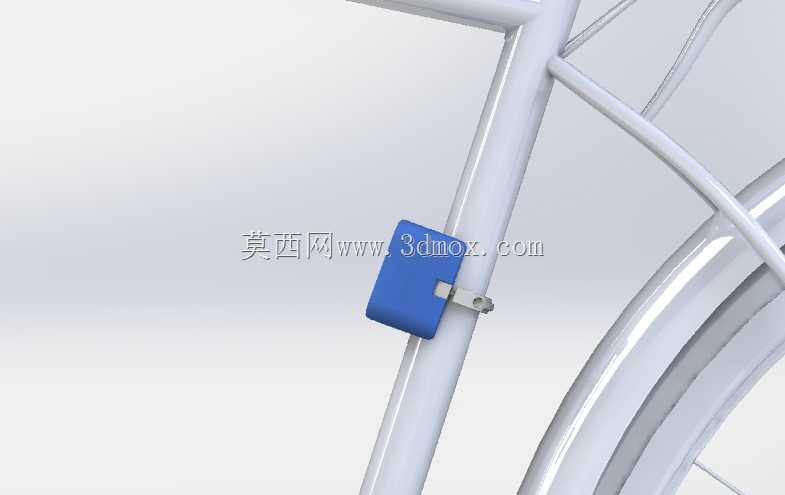

　　配套的铝铸安装夹具采用分体式卡环结构，两个半环通过端部的锁紧螺丝实现抱紧固定，卡环的内圆弧面做了细微的防滑纹理处理，锁紧后能够与安装基体（如车把、设备杆、支架管）产生足够的静摩擦力，避免设备在颠簸工况下出现转动或滑移。卡环与塑料外壳之间通过定位卡槽连接，外壳底部的凸起结构能够嵌入卡环上的对应凹槽，装配后不需要额外打胶即可限制外壳的横向与纵向位移，需要拆卸设备时仅需松开卡环一侧的锁紧螺丝，即可连同外壳一起从安装基体上取下，操作便捷。从安装边界来看，卡环的抱紧直径覆盖常规的圆管安装尺寸范围，适配多数户外载具的杆径规格，外壳的整体外轮廓尺寸控制在便携设备的合理区间内，装入设备后不会额外增加过多的携带体积，外壳侧壁预留了信号穿透的壁厚区间，

　　不会对GPS的卫星信号接收造成明显屏蔽，保证设备定位精度不受壳体影响。设计过程中针对塑料外壳的壁厚做了均匀化处理，避免注塑生产时出现缩痕、翘曲等成型缺陷，外壳的内部分布有细微的加强筋，在不增加整体壁厚的前提下提升了壳体的结构强度，能够承受日常使用中的挤压与磕碰。铝铸夹具的受力部位做了局部加厚处理，锁紧螺丝的安装孔位嵌入了金属衬套，避免反复锁紧过程中铝制螺纹出现滑牙失效，提升夹具的循环使用寿命。在实际使用场景中，这套组件能够解决裸机GPS设备户外使用时易磕碰、无固定点位的问题，塑料外壳承担日常防护作用，铝铸支架负责不同载具上的快速固定，二者可以拆分使用，也可以组合装配，适配手持、车载、杆装等多种使用模式。外壳的表面做了哑光磨砂处理，

　　户外强光下不会产生反光干扰视线，同时磨砂表面能够提升手持时的摩擦力，减少设备从手中滑落的概率。夹具的锁紧螺丝采用标准内六角规格，现场维护时不需要专用工具，使用常规内六角扳手即可完成松紧调节，螺丝的端部做了圆滑处理，避免锁紧时刮伤安装基体的表面镀层。整套结构没有多余的冗余设计，所有结构特征都服务于防护与固定两个核心功能，零件数量少，装配步骤简单，适合批量生产与户外场景下的快速拆装使用，针对循环使用的需求，所有易磨损部位都做了强化处理，塑料外壳选用耐候性材质，长期户外暴晒下不易出现脆化开裂，铝铸夹具做了阳极氧化处理，具备基础的防锈耐腐蚀能力，能够适应潮湿、多尘的户外作业环境。
