即热式热水器进水端水流量传感结构

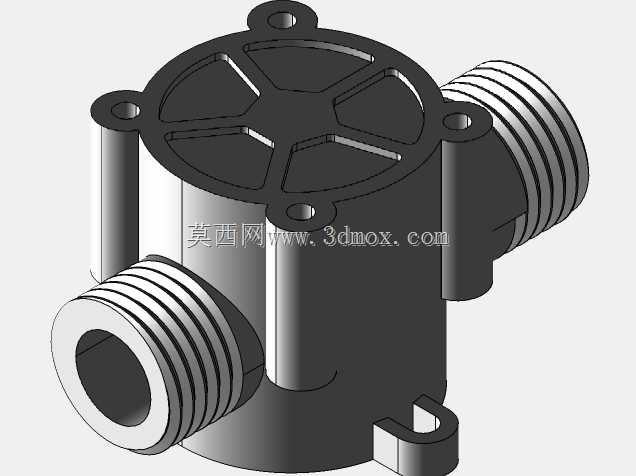

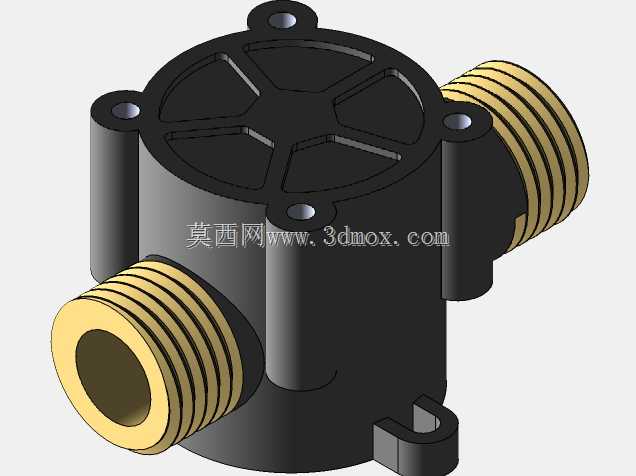

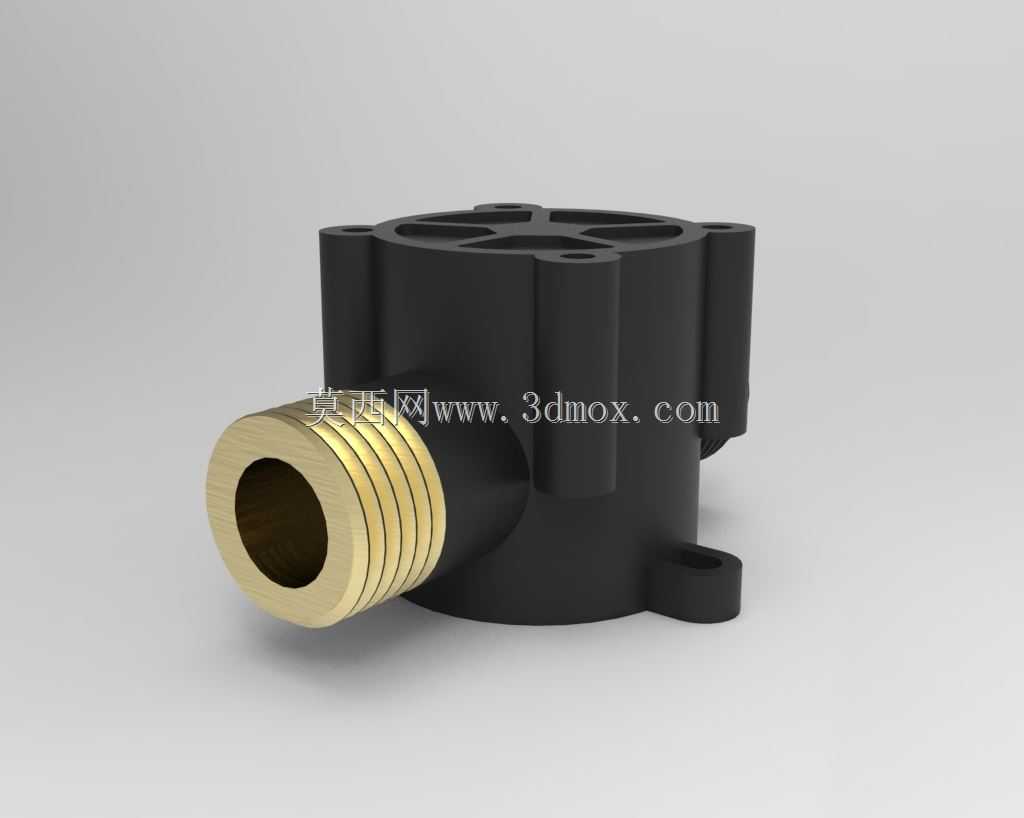

　　在民用即热式热水设备、小型商用恒温供水系统的流体控制回路里，这类侧出螺纹接口的水流量传感部件是核心的触发与计量单元，它的安装位置通常在设备进水侧的冷水管路最前端，直接串接在4分标准铜质供水螺纹接口上，承担着水流存在检测、实时流量换算、加热模块启停触发的多重作用，没有这个部件的信号反馈，即热类加热设备无法判断是否有水流经过，极易出现干烧损坏加热体的安全事故。从结构设计逻辑来看，主体采用黑色耐高温工程塑料注塑成型的壳体，一方面是为了和内部带磁环的叶轮组件形成无磁阻的转动腔，塑料材质不会干扰霍尔元件的磁场信号采集，另一方面塑料壳体的隔热属性能避免进水端的低温直接传导到上部的电路安装区域，减少电路板结露短路的风险。侧置的外螺纹进水端采用铜嵌件设计，这部分是和外部水管直接螺纹旋合的位置，铜材的螺纹强度远高于塑料，反复拆装维护也不会出现滑牙漏水的问题，嵌件和塑料壳体的结合处做了多道环形止退槽，注塑时塑料熔体填充进槽内形成机械咬合，能承受1.2MPa以上的静态水压不松脱渗漏。壳体上部的四个带安装孔的凸耳是用来固定内部霍尔元件电路板的，凸耳的高度刚好让霍尔元件和内部叶轮的磁环保持3mm的最佳感应距离，距离太远会导致信号弱丢脉冲，太近则容易被叶轮转动时的轴向窜动刮擦损坏元件。壳体下部的单个固定支脚是用来把整个传感器固定在设备内部的安装钣金上的，支脚的安装孔中心到进水螺纹端面的距离是严格匹配常规即热热水器的内部安装空间的，

　　安装时只需要对准钣金上的定位柱卡入，再用一颗自攻螺丝锁紧即可，不需要额外做位置调整。侧面的出水端是和设备内部的加热腔体直接对接的，接口采用直插式密封圈结构，装配时套上硅胶密封圈直接插入加热腔的进水口，用管卡箍紧就能完成密封，相比螺纹连接装配效率提升近60%，也避免了螺纹旋合时的密封圈扭曲漏水问题。在实际选型应用中，这类传感器的流量检测范围通常覆盖1-30L/min，刚好匹配家用即热热水器每分钟8-16升的常用热水产出区间，内部叶轮采用POM材质注塑，转轴用陶瓷材质，长期在冷水中转动也不会出现水垢卡滞、磨损过度的问题，霍尔元件输出的脉冲信号频率和水流速度呈线性对应关系，设备主控板通过采集脉冲频率就能换算出实时进水流量，再结合进水温度、

　　设定出水温度自动调整加热功率，实现恒温出水的控制逻辑。设计建模过程中需要重点关注几个尺寸边界：首先是进水螺纹的同轴度，必须控制在0.1mm以内，否则和外部水管对接时会出现偏斜，导致密封不严漏水；其次是内部叶轮腔的内壁圆柱度，要控制在0.05mm以内，叶轮转动时的径向间隙保持在0.2-0.3mm，间隙太大容易被水中的细小杂质卡滞，间隙太小则会增加转动阻力，导致小流量下叶轮不转，无法触发加热；还有上部电路板安装面的平面度，要保证霍尔元件焊接后和磁环的平行度偏差不超过0.1mm，否则会出现信号采集不稳定，流量显示跳变的问题。另外壳体上的几个加强筋布局也有讲究，沿着进水铜嵌件到壳体主体的方向布置的三条纵向加强筋，

　　是为了抵消水管安装时的拧紧力矩，避免塑料壳体和铜嵌件结合处被扭力拧裂；围绕叶轮腔外侧的环形加强筋，则是为了承受管路内的水锤压力，在用户快速关闭水龙头产生水锤时，壳体不会因为瞬时高压出现开裂。在实际装配场景中，这个部件的安装方向是固定的，进水端的螺纹接口必须朝向设备外侧的进水孔位置，下部固定支脚的角度偏差不能超过5度，否则会出现管路对接错位，强行装配会产生内应力，长期使用后容易出现应力开裂。这类结构除了用在即热式热水器上，还可以适配在小型燃气热水器、智能水龙头、净水设备的流量监测回路里，只需要根据不同设备的安装空间调整固定支脚的位置和出水接口的尺寸，核心的叶轮传感结构不需要做改动，就能快速适配不同的产品需求，零部件通用率能达到85%以上，大幅降低开模和生产的成本。建模时还要注意塑料壳体的拔模角度，外表面拔模角度取1.5度，内部叶轮腔的拔模角度取0.5度，既方便注塑脱模，又不会影响内部叶轮的转动间隙，铜嵌件在模具里采用定位针固定，避免注塑时嵌件偏移导致后续螺纹对接错位。
