加热器内置紫铜加热元件结构设计

　　在流体加热类设备的结构设计中，加热元件的选型与结构适配直接决定整套加热系统的热效率、运行寿命与安装兼容性，这款紫铜材质的加热元件，是针对小腔体浸没式加热场景开发的核心发热组件，目前在小型即热式流体加热器、恒温控制模组、小型工业温控设备中应用广泛。从实际使用场景来看，这类加热元件多安装在密闭的加热腔内部，直接与被加热介质接触，紫铜材质的高导热特性可以让发热核心产生的热量快速传递到介质侧，相比不锈钢材质的同功率加热件，热响应速度提升30%以上，同时紫铜的耐腐蚀性在中性水基介质环境下表现稳定，能够满足长期连续运行的工况要求。

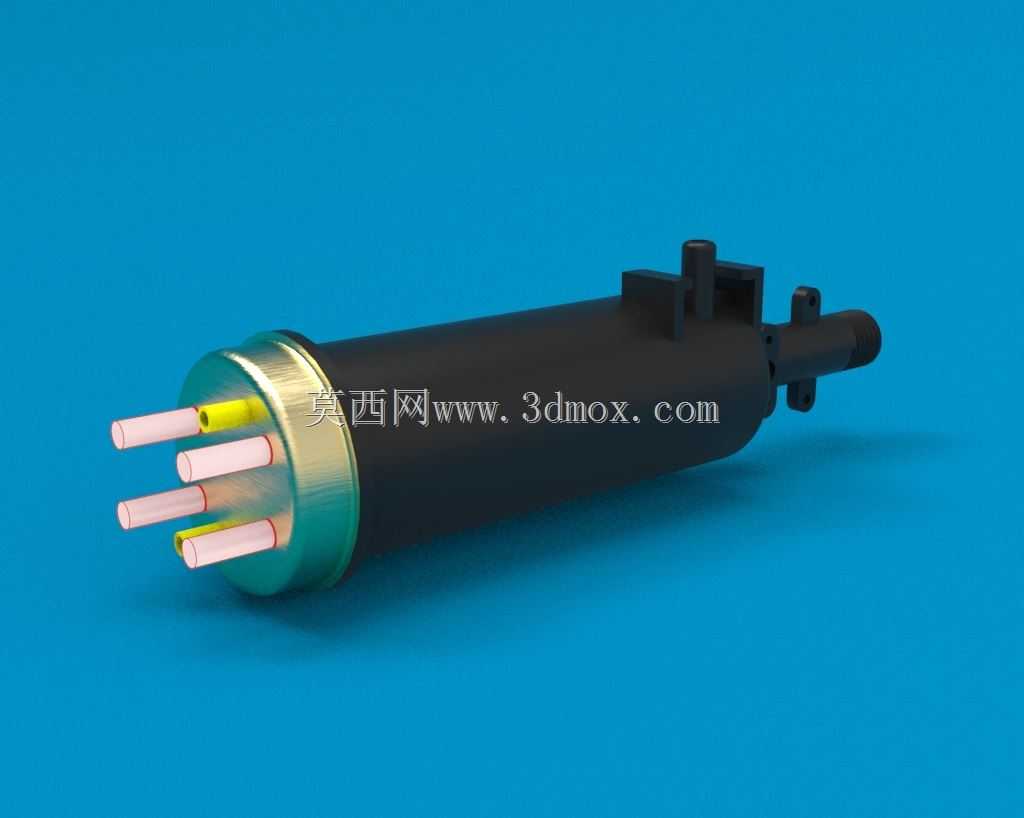

　　从功能特性来看，这款加热元件采用多引脚出线结构，端部的紫铜基座同时承担密封、导热、固定三重作用，基座与加热主体外壳之间采用压合密封工艺，能够承受0.6MPa以内的腔体工作压力，避免介质渗漏到接线侧引发电气故障。元件的发热核心采用均匀绕制的电阻丝结构，填充高纯度氧化镁粉作为绝缘导热介质，保证发热区域的温度分布均匀，不会出现局部过热烧蚀的问题，端部伸出的多根接线引脚区分火线、零线与接地端，符合低压电气设备的安全接线规范，其中接地引脚直接与紫铜基座导通，在出现漏电故障时可以快速触发保护装置，保障使用安全。

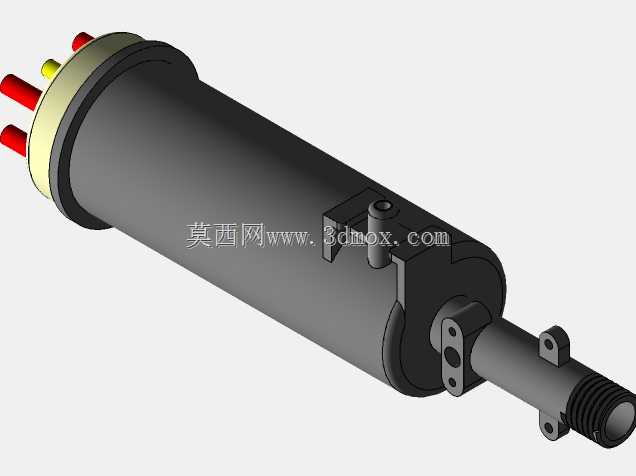

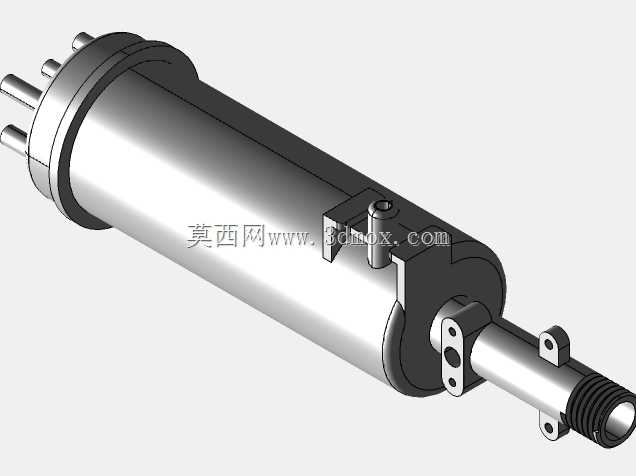

　　在设计思路层面，这款元件的结构充分考虑了安装兼容性与维护便捷性，主体外壳采用圆柱型结构，适配市面上多数标准口径的加热腔安装位，侧面设置的两个凸台结构是安装定位卡点，安装时对准腔体内部的定位槽推入即可完成径向定位，不需要额外设计复杂的固定结构，端部的阶梯轴结构用于安装密封胶圈与压紧端盖，轴向定位只需要通过端盖压紧即可完成，整体装配流程不需要专用工装，适合批量生产线的快速装配。接线引脚的长度与间距经过优化，既可以直接硬线连接控制电路板，也可以适配接插件式的快速接线方案，适配不同厂家的控制板布局设计。

　　从外形尺寸与安装边界来看，这款加热元件的主体直径适配25mm标准通径的加热腔体，整体插入深度控制在120mm以内，安装时需要预留的端部接线空间不小于40mm，避免接线弯折过度导致绝缘层破损。需要注意的是，安装时密封胶圈的压缩量需要控制在20%-30%区间，压缩量不足会导致渗漏，压缩量过大则会导致胶圈永久变形失去密封效果。元件的工作功率密度设计为8W/cm²，适配流速0.5-2m/s的流体加热场景，如果用于静态介质加热，需要配套温度传感器与过热保护装置，避免干烧引发元件损坏。在结构建模过程中，需要重点关注紫铜基座与外壳的配合公差，基座与外壳采用H7/p6的过盈配合，压合后不需要额外焊接即可满足密封与强度要求，接线引脚与基座之间的绝缘层需要保证足够的爬电距离，引脚伸出基座的根部采用阶梯绝缘结构，避免高温下绝缘材料收缩导致的绝缘性能下降。另外，元件侧面的定位凸台尺寸公差需要控制在±0.1mm以内，保证安装时能够顺利卡入定位槽，不会出现安装卡滞或者定位松动的问题。在实际选型应用中，这款加热元件可以根据不同的功率需求调整内部电阻丝的参数，不需要改变外部安装尺寸，能够覆盖500W-2000W的功率区间，适配不同加热功率要求的设备开发需求，减少了设备厂家因为功率调整而重新开模设计安装结构的成本。
