加热杯功率调节旋钮结构设计

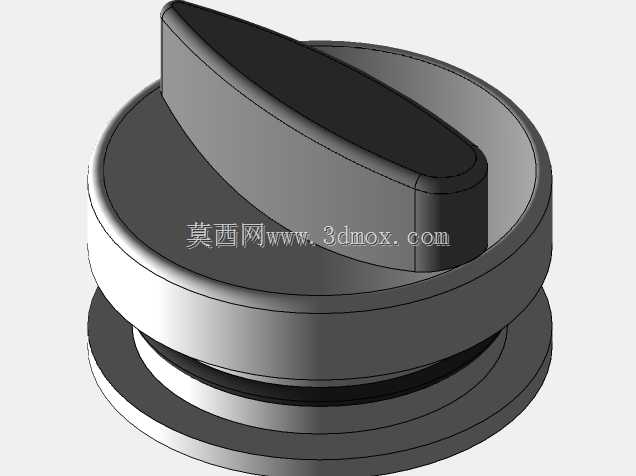

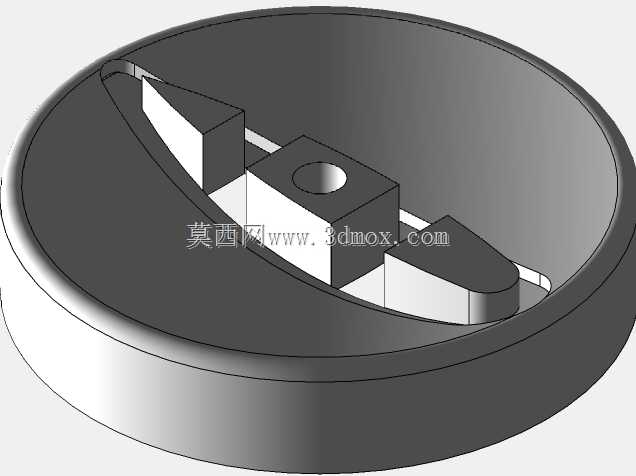

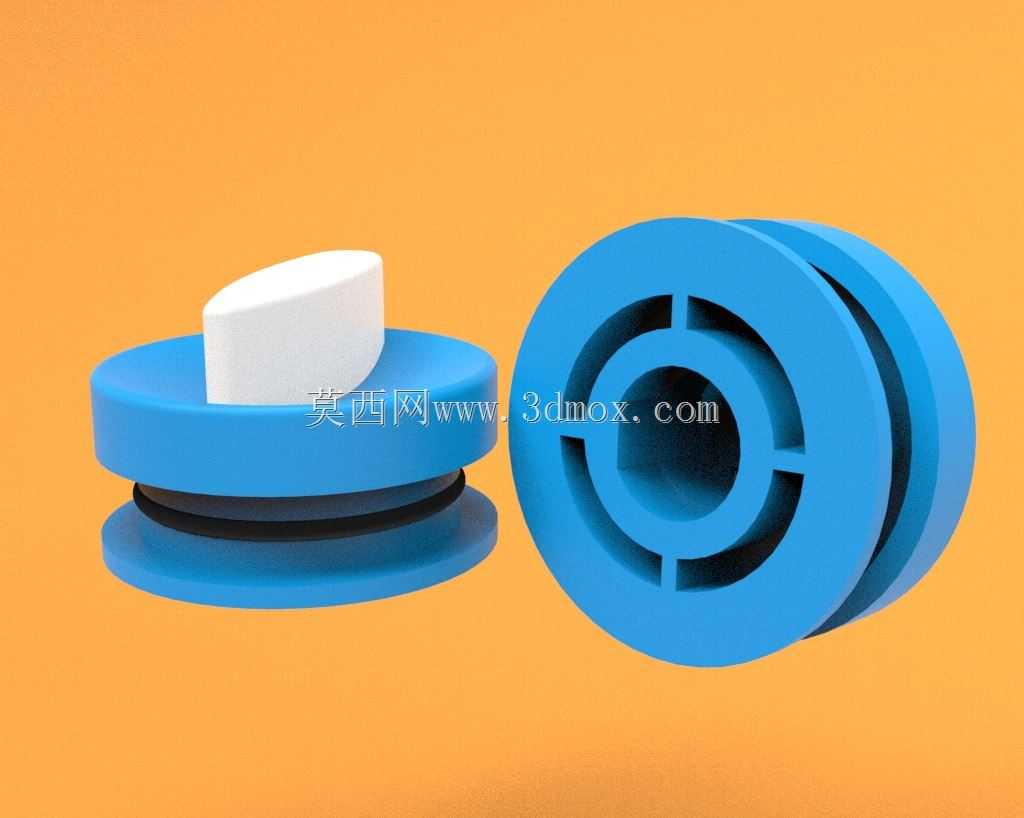

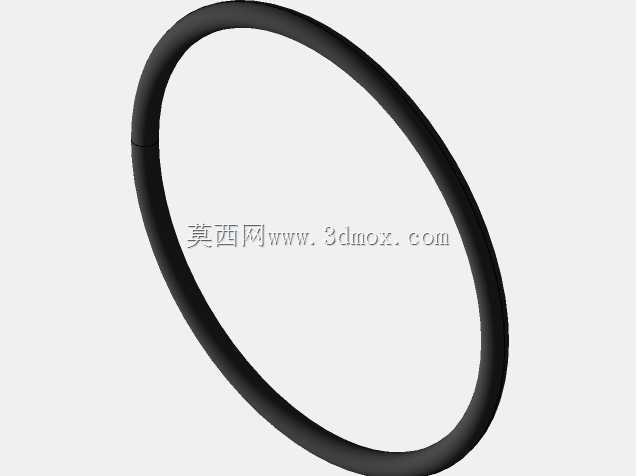

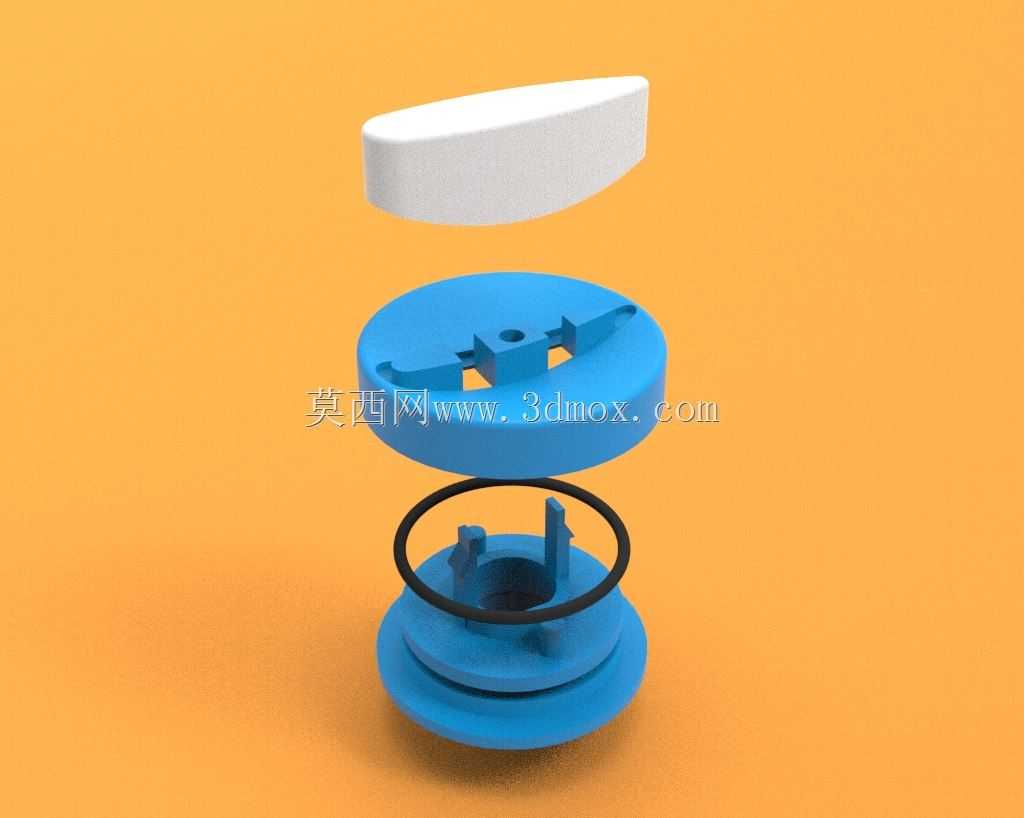

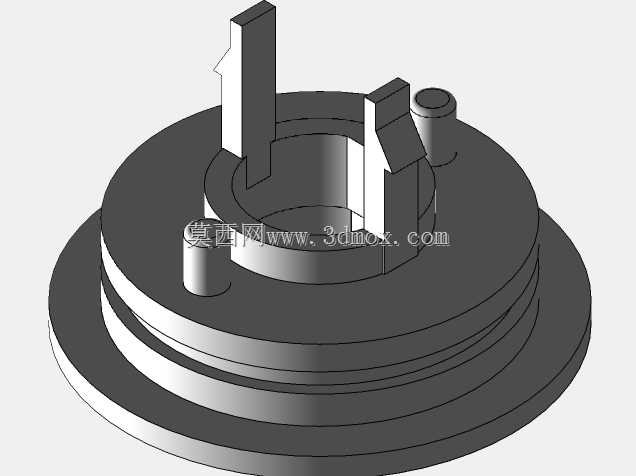

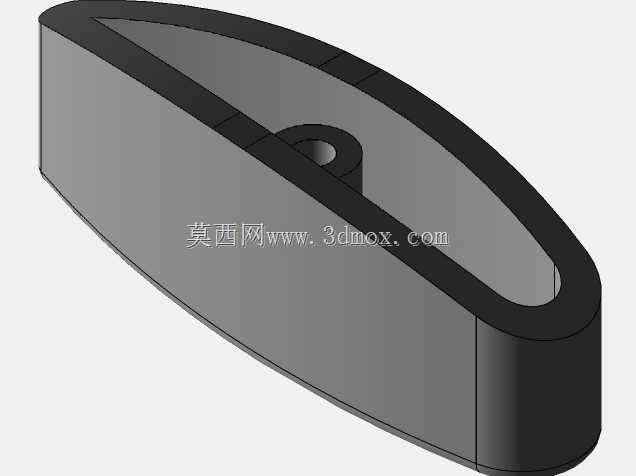

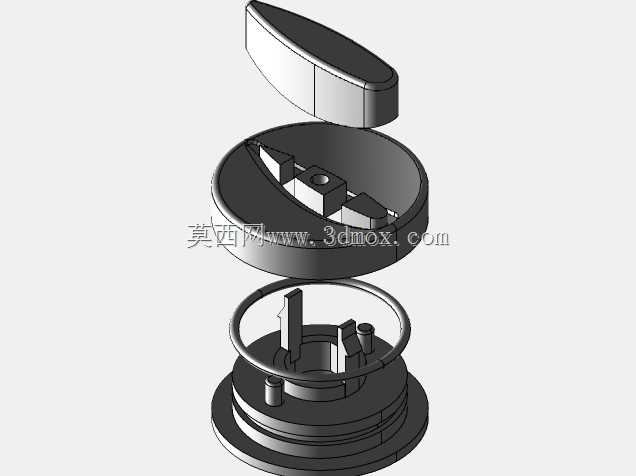

　　日常接触的桌面加热类饮水器具中，功率调节旋钮是用户直接交互的核心操作部件，其结构设计合理性直接影响操作手感、装配可靠性与长期使用稳定性。这款旋钮采用分体式组合结构，操作端设置带弧度的凸起拨块，拨块顶面做平缓弧面过渡，没有尖锐棱角，用户转动旋钮时指腹贴合度更好，长时间操作也不会产生硌手的不适感，拨块的凸起高度经过反复校核，既保证转动时的施力力矩足够，不会出现打滑拧不动的情况，又不会因为凸起过高导致运输过程中磕碰断裂，或是日常使用时误触改变功率档位。旋钮的基座部分采用双层台阶式圆柱结构，两层圆柱之间预留了密封胶圈的安装槽位，装配时将橡胶密封圈卡入槽内，旋钮装入设备面板的安装孔后，胶圈会被挤压在基座台阶面与设备面板内壁之间，

　　既可以阻挡日常使用时泼溅的水渍、洒落的饮品渗入设备内部造成电路故障，也能填充旋钮与安装孔之间的装配间隙，避免旋钮转动时出现径向晃动，提升操作的紧实感。旋钮的内侧设置了十字形的定位卡槽，卡槽的尺寸与设备内部电位器的调节轴截面完全匹配，装配时直接将卡槽对准调节轴推入即可完成安装，不需要额外的紧固件固定，十字形的结构可以保证转动时旋钮与电位器轴之间没有传动间隙，用户转动多少角度，电位器就同步对应调节多少阻值，不会出现空转、档位偏移的问题，同时卡槽的边缘做了微小的导向倒角，装配时不需要完全精准对位就能顺利卡入，能有效提升生产线的装配效率。从安装边界来看，这款旋钮的基座最大外径适配常见的桌面加热杯面板安装孔径，

　　安装后露出面板的部分高度控制在合理范围，不会因为突出过多影响设备整体的外观简洁性，也不会因为突出过少导致操作时手指蹭到面板。在功能适配层面，旋钮的转动行程与加热杯的功率档位完全匹配，从最低功率的保温档位到最高功率的快速加热档位，转动角度覆盖电位器的全有效调节行程，每个档位对应的转动位置都设置了隐性的定位卡点，用户转动到对应档位时会有清晰的段落反馈，不需要低头看档位标识也能凭手感判断是否调到了需要的功率档位，这种段落反馈的力度经过调校，既不会因为力度过大导致转动费力，也不会因为力度过小导致档位容易移位。考虑到加热杯使用场景中经常会有高温蒸汽升腾，旋钮选用的材料具备一定的耐温性能，长期接触100摄氏度以内的蒸汽不会出现变形、开裂的问题，

　　材料的表面摩擦系数适中，即使手上沾有少量水渍，转动旋钮时也不会出现打滑的情况。在结构设计过程中，还充分考虑了模具注塑生产的工艺性，所有的转角位置都做了合理的圆角过渡，避免注塑时出现应力集中导致零件成型后开裂，同时各个位置的壁厚保持均匀，不会出现壁厚差过大导致注塑时产生缩痕、气泡等缺陷，零件的脱模斜度设置在合理范围，注塑完成后可以顺利脱模，不需要复杂的后处理工序就能达到装配要求。这款旋钮除了应用在桌面加热杯上，也可以适配同类型的小型加热类小家电，只要设备面板的安装孔径、内部电位器轴的尺寸匹配，都可以直接选用，不需要重新开模制作，能有效降低同类产品的开发成本与生产周期。
