电子实验专用操作台结构设计

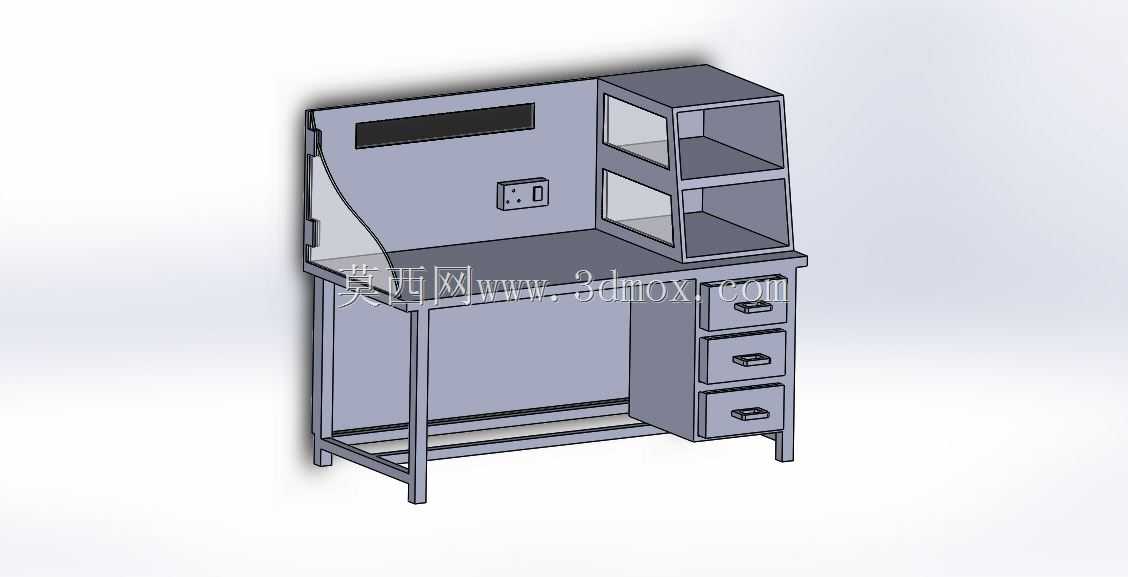

　　在电子类实验室、职业院校电工电子实训区、中小批量电子研发调试工位场景中，这类专用操作台是承载日常实验操作、工具存放、测试设备摆放的核心载体，和普通办公书桌的设计逻辑完全不同，所有结构细节都围绕电子实验的实际操作需求展开。先看整体布局的设计思路，台面采用水平整面设计，预留足够的操作纵深，常规放置示波器、直流电源、信号发生器这类常用测试设备后，前方仍能留出不小于400mm的操作空间，满足电路板焊接、线路搭接、器件测试时的手臂活动范围，不会因为设备摆放挤占操作区域。台面上方的挡边结构做了一体化折弯处理，高度控制在150mm左右，既能防止小型元器件、螺丝刀、镊子这类小工具从台面后侧滑落，也可以在挡面上嵌入电源插座、信号接口面板，

　　不用在台面上明装走线，避免实验线路杂乱缠绕带来的安全隐患。台面右侧的上部储物格做了分层开放式设计，两层带透明视窗的格间用来存放常用的实验指导文件、待测试的电路板模块、常用耗材盒，不用频繁拉开抽屉翻找，拿取时视线不用大幅下移就能定位物品；下方配置三个不同高度的抽屉，最上层抽屉高度较浅，专门存放镊子、斜口钳、烙铁头这类小型工具，中间层高度适中，放置焊锡丝、助焊剂、热缩管这类常用耗材，最下层抽屉高度最大，可以存放体积稍大的电烙铁、热风枪、万用表套装等工具，抽屉全部加装限位滑轨，完全拉出时不会出现倾翻掉落的问题。桌体左侧做了内凹式腿部空间，预留的净空高度满足成年人坐姿操作时的腿部活动需求，不会出现磕碰膝盖的问题，

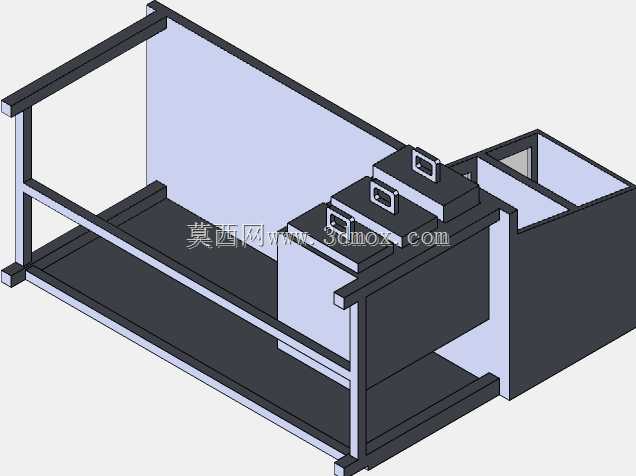

　　下方的横向连接杆除了增强框架整体刚性之外，还可以作为脚踏位置，长时间操作时能调整腿部姿态缓解疲劳。桌腿采用方形钢管焊接框架结构，底部配置可调脚杯，能适应实验室地面不平整的情况，调整后保证台面处于水平状态，避免放置的液态助焊剂、清洗溶剂出现倾洒。从安装边界来看，这类操作台单台占用的地面宽度在1200mm左右，深度在750mm左右，整体高度控制在1500mm上下，既满足站立操作时的台面高度适配，也不会因为上部柜体过高遮挡实验室的照明光线，多台并排布置时，相邻台体之间可以紧密贴合，不会出现缝隙掉落杂物，适合实训教室批量布置。台面材质的设计上，默认采用防静电高密度耐火板，表面电阻符合电子操作的防静电要求，避免静电击穿敏感器件，

　　同时耐焊锡高温滴落、耐常用清洗剂腐蚀，日常使用中不需要额外铺设桌垫就能直接开展焊接操作。上部柜体的侧面做了走线缺口设计，台面上设备的电源线、信号线可以通过缺口统一梳理到柜体后侧的走线槽内，顺着桌腿框架引到地面插座，不会出现线路散落在操作面干扰操作的情况。和普通工作台相比，这款操作台的结构没有冗余设计，所有分区都对应电子实验的实际操作流程：操作人员落座后，常用工具在右侧抽屉伸手可及的范围，待测试样品放在上方开放式格间随用随取，测试设备摆在台面后侧，操作区完全留给焊接、调试动作，不需要频繁起身拿取物品，能有效提升实验操作的效率。框架焊接处都做了打磨圆角处理，没有尖锐的毛刺棱角，避免实验过程中剐蹭手臂、勾挂导线，所有钣金件表面做了静电喷塑处理，耐刮擦且不易积灰，日常清洁维护只需要用中性溶剂擦拭即可。在实际使用场景中，这类操作台既可以用于学校的电子技术基础实训课程，满足学生单人单工位的焊接、调试实验需求，也可以用于小型电子研发团队的样机调试工位，搭配顶部的局部照明支架后，还能满足精细贴片焊接的照明需求，结构强度上能承载不超过150kg的总重量，即使同时放置多台重型测试设备也不会出现台面变形的问题。
