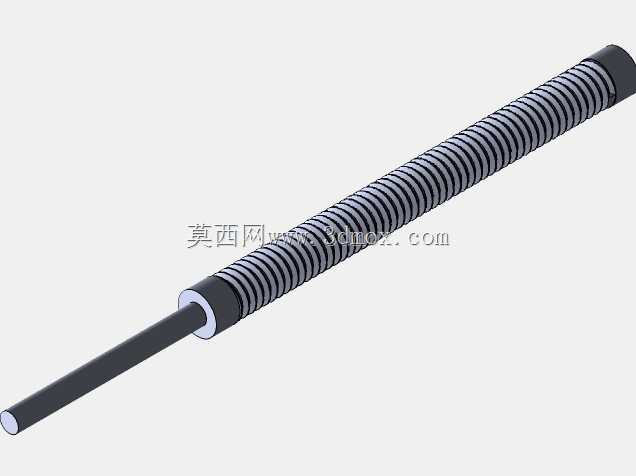

比如射频测试工位中,需要带动测试探头平稳靠近被测工件表面,不需要高速往复运动,也不需要承受大的轴向切削负载,只需要稳定传递位移,保证转动手轮或者驱动端时,螺母带动的负载能沿着轴向平稳移动,不会出现卡滞或者窜动过大的问题。在设计这款丝杠的三维结构时,首先要明确安装边界的约束:两端的光轴段直径要小于螺纹段的公称直径,光轴段作为安装支撑位,需要和机架上的滑动轴承或者铜套配合,因此光轴段的同轴度公差需要在建模时就明确标注,避免后续加工出现螺纹段和支撑轴不同心,导致转动时出现憋劲的问题。螺纹段的牙型选用梯形牙,相比三角牙,梯形牙的牙根强度更高,能够承受一定的轴向载荷,同时牙侧的间隙可以通过螺母的结构调整补偿磨损量,适合低速滑动传动的工况。在各类需要精准直线位移输出的机械结构中,丝杠是实现旋转运动与线性运动转换的核心基础部件,从普通的工装夹具进给机构,到小型检测设备的位移调节单元,再到通讯类工装的微调结构,这类构件的应用覆盖了从通用工业装配到精密检测的多个场景。不同于重载型滚珠丝杠的复杂循环结构,这款简易丝杠采用了滑动摩擦的传动形式,结构组成极为简洁,核心由带连续梯形螺纹的杆体、配套的滑动螺母以及两端的光轴导向段构成,没有额外的滚珠循环通道、密封组件或是预紧结构,整体加工难度低,装配环节不需要复杂的间隙调整工序,适合对传动效率要求不高、负载水平较低、成本控制要求严格的轻载传动场景。从实际使用场景来看,这类丝杠常被用在小型通讯测试工装的探头进给结构里,
建模过程中,螺纹部分的特征处理需要兼顾加工可行性与装配合理性:螺纹的升角要匹配导程参数,不能出现牙型错位的问题,螺纹两端要设计退刀结构,避免加工时刀具撞刀,同时端部要做倒角处理,方便螺母装配时顺利导入,不会刮伤螺纹牙型。两端的光轴伸出长度需要根据实际安装的机架厚度确定,要预留出锁紧件的安装空间,比如轴端的挡圈槽或者锁紧螺纹位置,保证丝杠安装后不会出现轴向窜动。从功能特性上看,这款丝杠的核心作用就是运动形式的转换,不需要承担高精度的定位任务,因此在建模时不需要刻意追求微米级的形位公差标注,而是把重点放在结构的工艺性上:所有的棱角位置都做了小倒角处理,避免装配时划伤操作人员,螺纹段和光轴段的过渡位置设计了退刀槽,减少加工时的应力集中,

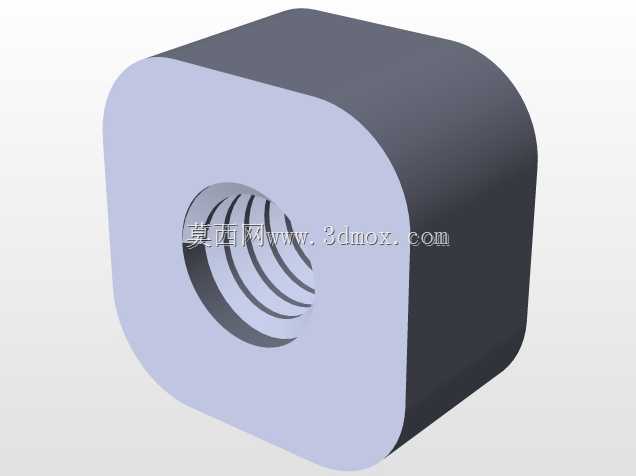

提升构件的疲劳强度。在选型适配时,需要注意这类滑动丝杠的传动效率较低,不适合高速连续运转的工况,长时间连续运行会因为滑动摩擦产生较多热量,导致磨损加快,因此更适合间歇式的调节进给场景,比如设备的手动调节工位、工装的位置微调机构,这类场景下每天的动作频次不高,负载稳定,能够充分发挥这类简易丝杠结构简单、维护方便、成本低廉的优势。另外在安装边界上,配套的螺母需要设计成和负载平台连接的法兰结构,建模时要预留螺母的安装孔位,保证螺母和移动部件的连接刚性,避免传动过程中螺母出现偏转,导致螺纹副受力不均,出现局部磨损过快的问题。整个丝杠的外形尺寸设计遵循最小化原则,在满足行程要求的前提下,尽量缩短螺纹段的无效长度,减少材料浪费,
同时降低丝杠转动时的绕度,避免长径比过大导致的转动抖动问题。对于通讯类工装的应用场景来说,这类丝杠不需要做特殊的表面处理,只要做好常规的发黑防锈即可,因为工装大多在室内车间环境使用,没有强腐蚀或者高湿度的恶劣工况,普通的碳钢材质配合定期的润滑脂涂抹,就可以满足长期使用的需求。在三维建模的细节处理上,螺纹的牙型轮廓要严格按照梯形螺纹的标准参数绘制,牙顶和牙底的圆角要符合加工工艺要求,不能出现尖锐的直角,避免热处理或者受力时出现裂纹。两端的支撑轴段要设计成标准的公差配合尺寸,方便和标准的铜套或者直线轴承匹配,减少定制加工的成本。整个结构没有多余的冗余设计,每一段结构都对应明确的功能:光轴段负责支撑定位,螺纹段负责运动转换,端部倒角负责装配导向,退刀槽负责加工工艺避让,完全围绕轻载低速传动的实际需求展开,没有照搬高精度丝杠的复杂结构,做到了功能和成本的平衡。
