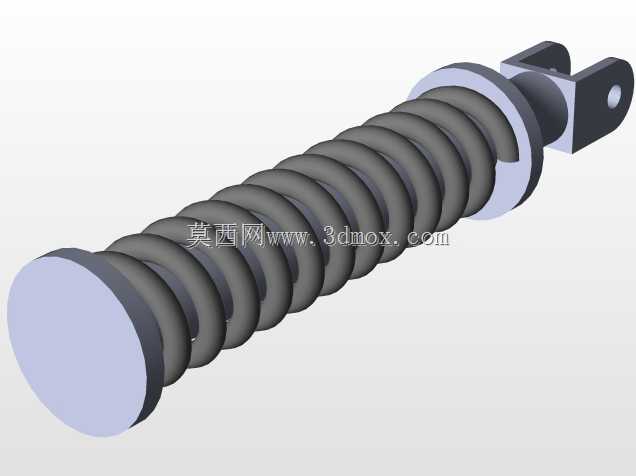

带端部安装耳座的圆柱螺旋缓冲减震构件

　　在各类需要缓冲吸能、隔振降噪的机械结构场景中，这类带端部安装耳座的圆柱螺旋减震构件是十分常用的弹性功能部件，从小型代步工具的悬架缓冲、小型自动化设备的振动隔离，到便携机电产品的冲击防护结构中，都能见到这类结构的实际应用。不同于常规无安装接口的裸弹簧结构，该构件在弹簧两端集成了适配不同安装场景的连接结构，一端为带通孔的叉形耳座，可通过销轴与带铰接需求的活动部件实现铰接连接，适配存在小幅摆动的安装工况，避免弹簧在工作过程中因两端连接部件存在相对偏摆而出现侧向弯折、卡滞甚至过早疲劳断裂的问题；另一端为平整的圆形端盖结构，可直接贴合在安装基准面或者承压部件表面，既能够保证弹簧受压时端面受力均匀，避免弹簧端部出现应力集中导致的圈间错位，

　　也能省去额外配置弹簧座的加工与装配工序，压缩整体结构的装配空间。从设计逻辑来看，该构件的弹簧部分采用等节距圆柱螺旋结构设计，弹簧丝直径、弹簧中径、有效圈数的参数匹配是经过受力校核确定的，能够在额定载荷范围内提供线性的刚度特性，也就是说在承受常规工作载荷时，压缩量与所受载荷呈稳定的线性对应关系，方便设计人员在整机结构计算时准确预估缓冲行程与承载能力，不会出现刚度突变导致的缓冲失效问题。弹簧两端与连接部件的配合部位做了贴合处理，弹簧端部的支撑圈与端盖、耳座的贴合面完全贴合，保证工作时弹簧的受力轴线与两端安装结构的受力轴线重合，避免出现偏载导致的弹簧侧向变形。在安装边界层面，该构件的整体长度为自由状态下的轴向尺寸，

　　安装时需要预留对应的压缩行程空间，也就是要保证在最大冲击载荷下，弹簧压缩到并圈长度之前，两端的连接部件不会出现刚性碰撞，同时叉形耳座的销轴孔中心与弹簧轴线的同轴度需要在装配时做保证，避免铰接后出现附加弯矩。端盖一侧的安装面需要保证平整，平面度误差控制在合理范围内，防止端盖倾斜导致弹簧受压时圈间受力不均。实际应用中，这类减震构件常被用于需要吸收往复运动冲击的部位，比如小型代步车辆的前轮悬架缓冲结构，行驶过程中路面传递的颠簸冲击会通过车轮传递到该减震构件上，弹簧通过压缩变形将冲击动能转化为弹性势能，再缓慢释放，避免刚性冲击直接传递到车架或者承载部件上，提升整体结构的运行平稳性与部件使用寿命；在小型机电设备的隔振设计中，

　　这类构件也可作为设备机脚的隔振元件，将设备运行时产生的振动与安装基础隔离开，降低振动传递率，减少振动带来的紧固件松动、精密部件精度下降等问题。建模过程中，螺旋弹簧部分需要准确控制螺旋升角、节距、支撑圈数的参数，保证弹簧的实体模型与实际加工后的弹簧外形一致，两端的连接结构需要注意与弹簧端部的配合尺寸，耳座上的销轴孔需要保证孔径公差与位置度符合装配要求，端盖的外径尺寸略大于弹簧外径，能够完全覆盖弹簧端部的支撑圈，避免弹簧端部脱出。不同于集成阻尼结构的复杂减震器，这类纯弹簧结构的减震构件结构简单、可靠性高，不需要额外的阻尼介质填充，维护成本极低，适合在载荷工况相对稳定、对缓冲行程有明确要求的场景下使用，设计选型时只需要根据所需的承载能力、缓冲行程、安装空间尺寸匹配对应的弹簧参数与端部连接结构形式即可，不需要复杂的阻尼匹配计算，对于结构设计人员来说选型与应用门槛更低，也更容易根据实际安装场景调整两端的连接结构尺寸，适配不同的安装接口需求。
