地外天体表壤采样双滚筒挖掘装置

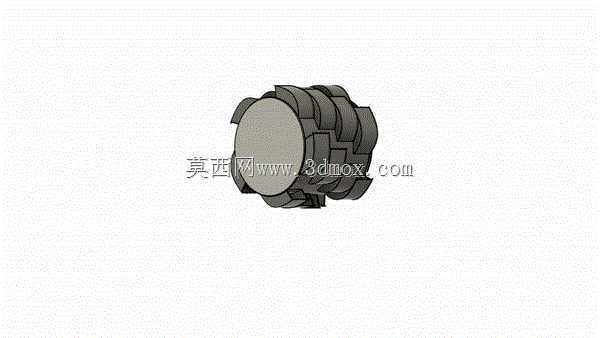

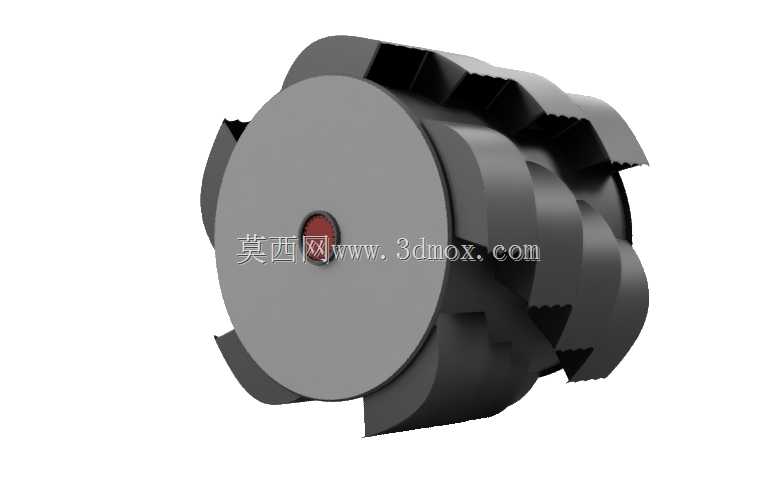

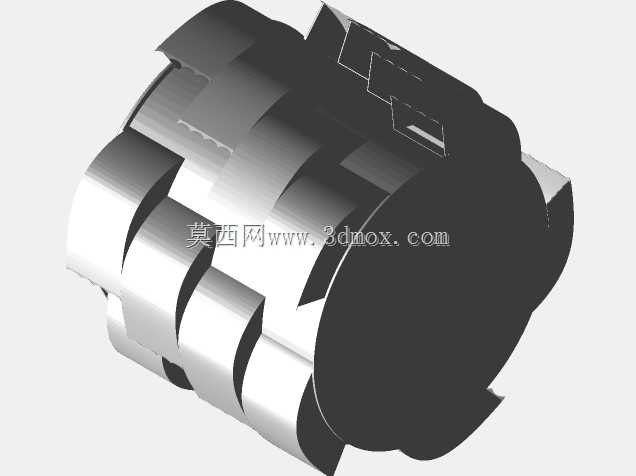

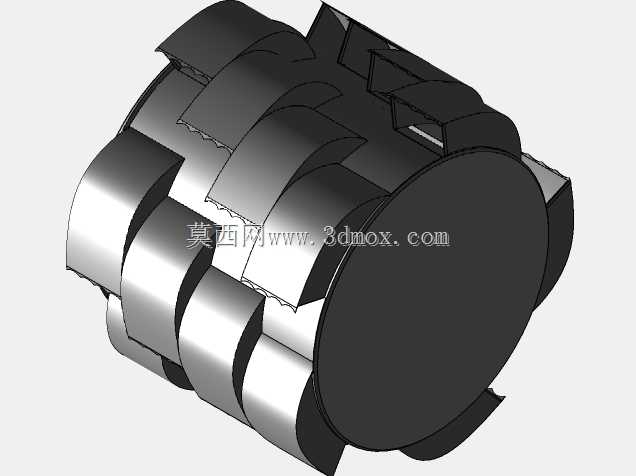

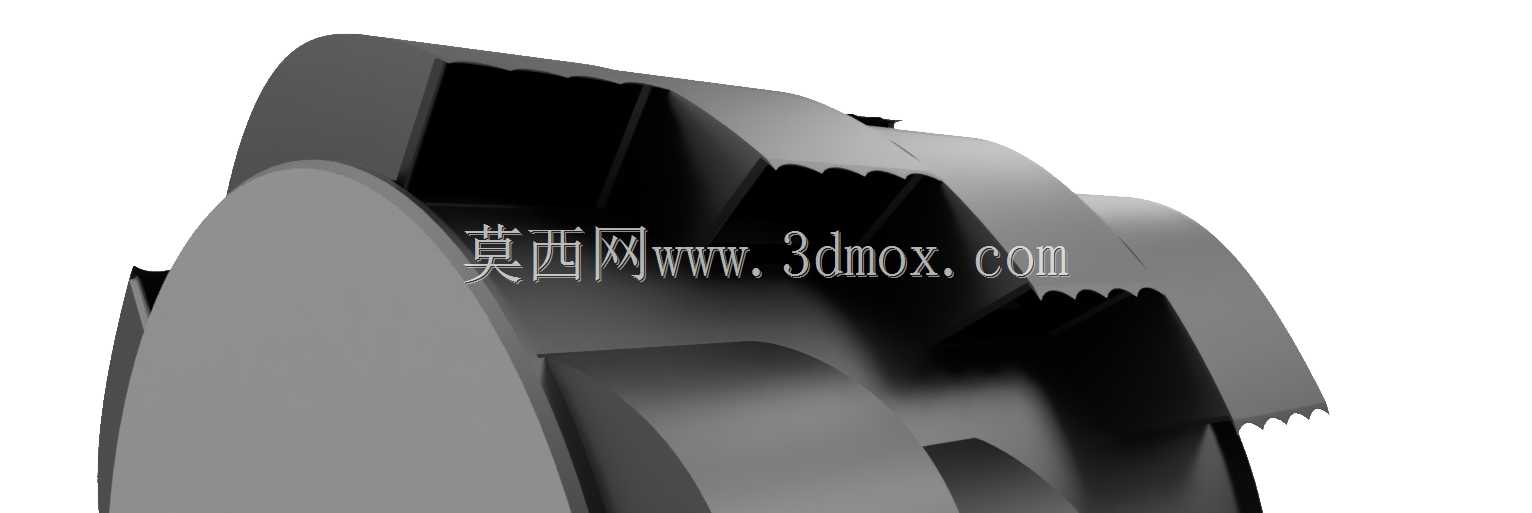

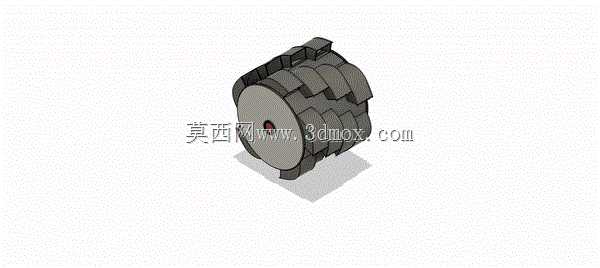

　　该挖掘装置面向地外天体无人表壤采样作业场景设计，适配低重力、高真空、表壤颗粒硬度不均的极端作业环境，可搭载于行星巡视探测平台，完成表层硬质岩土破碎、松散样本收集、样本暂存输送的全流程作业，解决传统单滚筒采样设备在硬质表壤工况下破碎效率不足、样本收集率偏低的工程痛点。装置采用同轴双滚筒嵌套结构，外层为钻削破碎滚筒，周向均布20个方向各异的挖掘勺，每个勺体边缘加工锯齿形切削刃，作业时随滚筒转动逐步切入硬质表土层，通过多方向刃口的交错切削，将大尺寸硬结表壤破碎为粒径符合收集要求的颗粒，避免单一方向切削带来的岩土卡滞、切削阻力突增问题，有效降低驱动端的瞬时负载冲击。内层为样本收集桶，与外层滚筒通过独立传动链路连接，

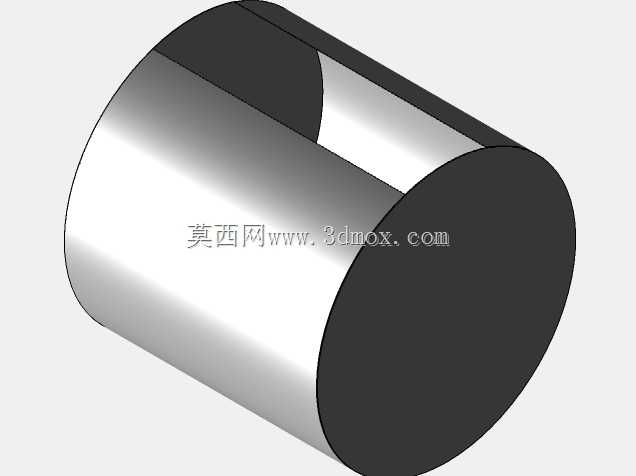

　　可在收集模式与分配模式间切换：收集模式下内层桶进料口对齐外层勺体的落料位，将破碎后的岩土颗粒导入桶内暂存；分配模式下内层桶转动至出料位，将暂存样本输送至后续样本封装单元，无需额外设置复杂的样本转运机构，大幅压缩装置整体结构体积。装置的驱动电机通过端部定位槽直接固定在滚筒的一端端面上，电机输出轴与双层滚筒的传动副直连，省去了额外的联轴器、传动转接座等零件，既减少了传动链路的功率损耗，也降低了多零件装配带来的同轴度误差风险，适配深空探测设备对重量、可靠性的严苛要求。从安装边界尺寸来看，滚筒整体直径为450mm，整体轴向总长度为360mm，单个挖掘勺的轴向长度为85mm，收集桶的有效容积为32.426升，结构填充率控制在75%，

　　在保证样本存储容量的前提下，预留了足够的传动件、密封件安装空间，避免作业过程中岩土颗粒侵入传动间隙造成机构卡滞。在结构强度校核层面，若采用低密度高强度铝合金作为主体加工材料，装置整体总质量可控制在5kg以内，完全满足地外探测载荷的重量限制要求。作业过程中，外层滚筒的锯齿形勺刃可先对硬结表土进行分层铣削，破碎后的颗粒顺着勺体的弧面滑落至内层收集桶内，双滚筒的相对转速可根据表壤硬度实时调整：遇到高硬度结壳层时降低外层滚筒转速、增大切削扭矩，遇到松散浮土层时提升转速提高采样效率，两种作业模式的切换逻辑通过内置的传动离合结构实现，无需额外增设独立驱动源。该结构的设计充分考虑了地外作业的维护难度，整体无易损易耗件，所有运动副均采用固体润滑方式，可在无维护状态下完成全周期采样作业，同时滚筒的周向对称结构可保证转动过程中的动平衡，避免低重力环境下作业时产生额外的姿态干扰，影响搭载平台的行驶稳定性。
