工业防疫用脚踏式腿部消毒装置结构设计

　　这款腿部消毒装置的设计初衷，是针对工业生产场景下人员进出管控环节的防疫消杀需求，解决传统手部消毒无法覆盖下肢工装、鞋靴附着污染物的痛点。在制造车间、仓储物流中心这类人员流动频繁、地面易残留生产碎屑与污染物的场景中，作业人员的裤腿、工鞋表面很容易附着各类有害微生物，常规的手部消毒、入口测温流程无法覆盖下肢区域，容易造成污染物随人员流动在厂区内扩散，尤其是在呼吸道传染病流行期间，下肢接触传播的风险容易被常规防疫流程忽略。

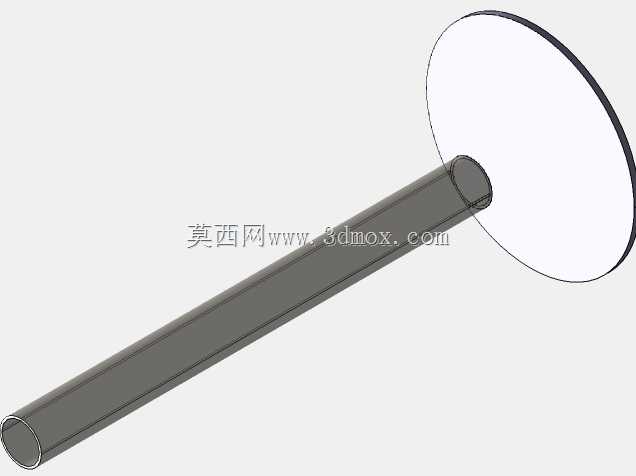

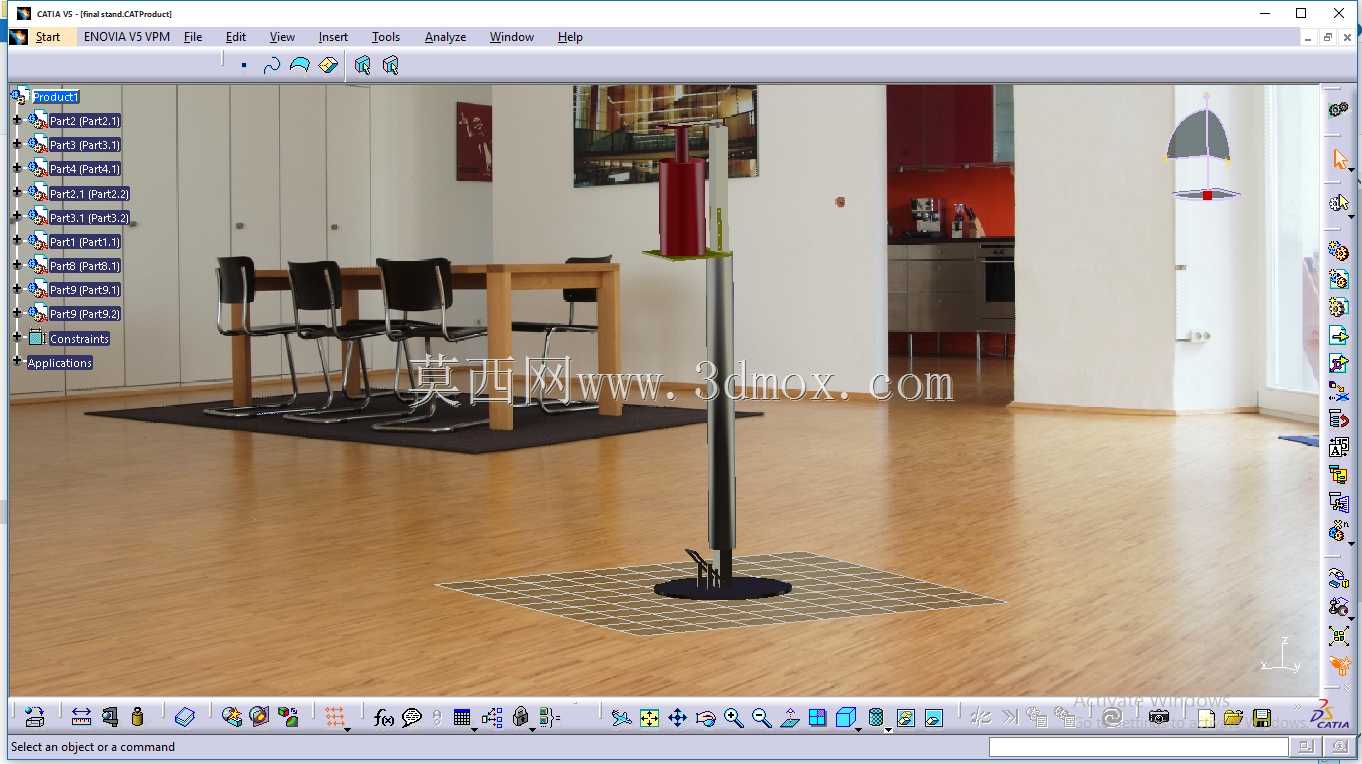

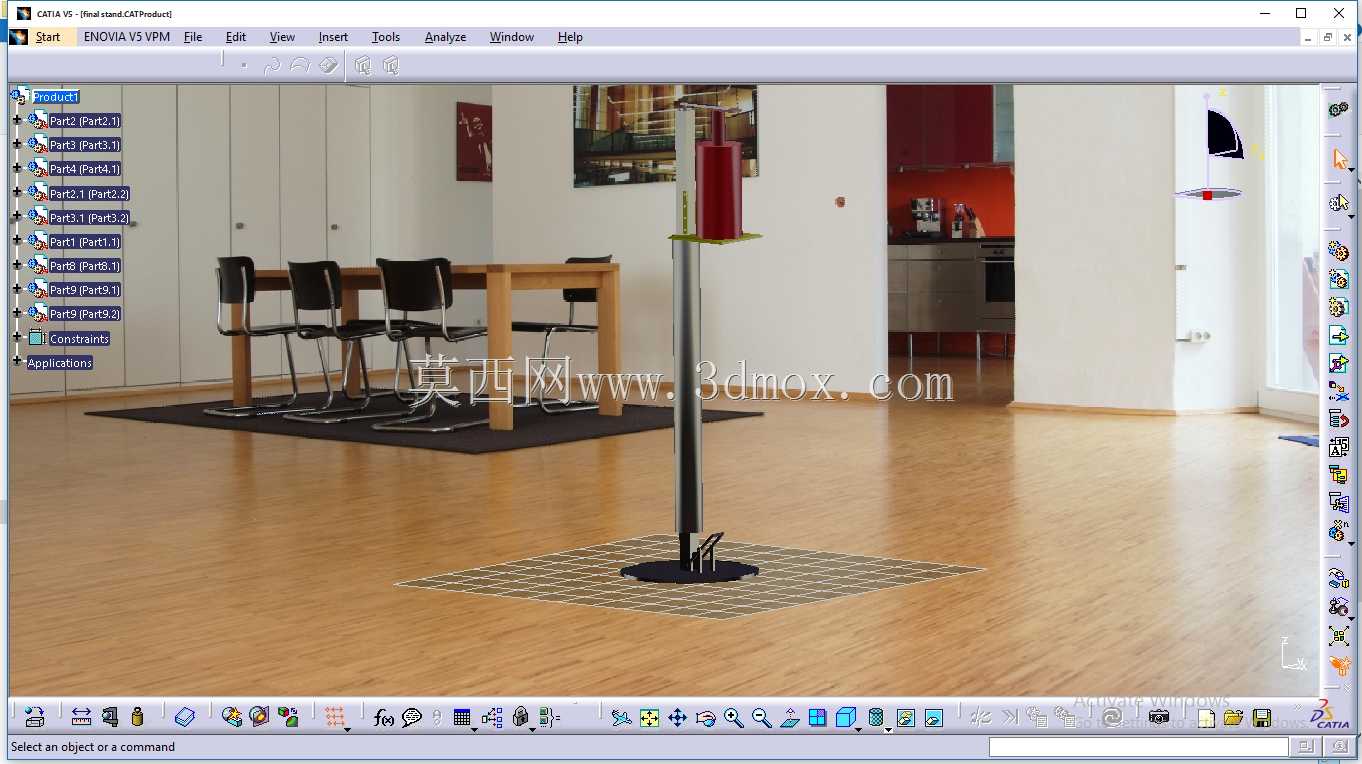

　　从结构设计逻辑来看，整套装置采用立式落地布局，底部为圆形配重底座，直径控制在350mm左右，底座边缘做了15mm的圆角过渡，避免人员经过时被棱角磕碰，底座内部预留了配重填充腔，可根据使用场景灌注砂石或者装配铸铁配重块，保证人员踩踏操作踏板时整体不会发生侧翻，底座与地面的接触面上预留了3个M8的膨胀螺栓安装孔，在人员流动特别密集的通道位置，可以直接通过膨胀螺栓将装置固定在地面，消除移位风险。

　　垂直支撑立柱采用6061铝合金圆管加工，管壁厚度3mm，立柱总高度1200mm，这个高度是结合国内成年男性平均小腿长度加站立操作的舒适高度确定的，消毒储液罐安装在立柱顶端位置，安装高度距离地面1100mm，刚好对应人员站立时小腿中上段的位置，喷出的消毒雾滴可以完整覆盖从鞋帮到膝盖下方的裤腿区域，不会出现消杀盲区。储液罐采用透明PVC材质，容量为2L，罐体侧面印有容量刻度线，运维人员可以直观看到剩余消毒液容量，及时补充，不需要频繁开盖检查。

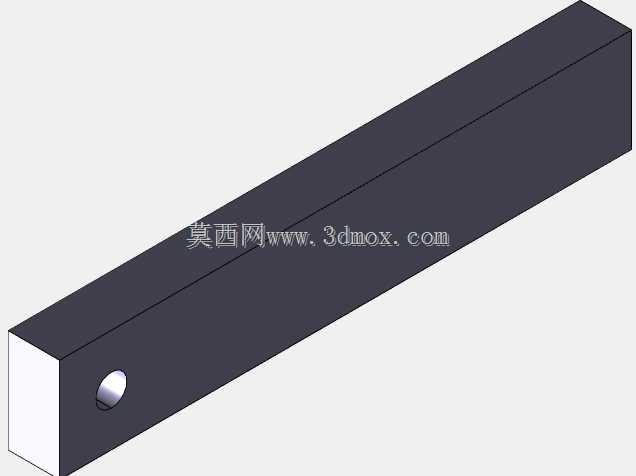

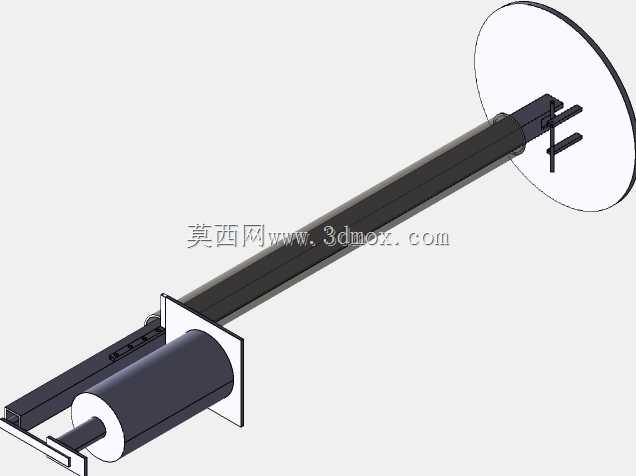

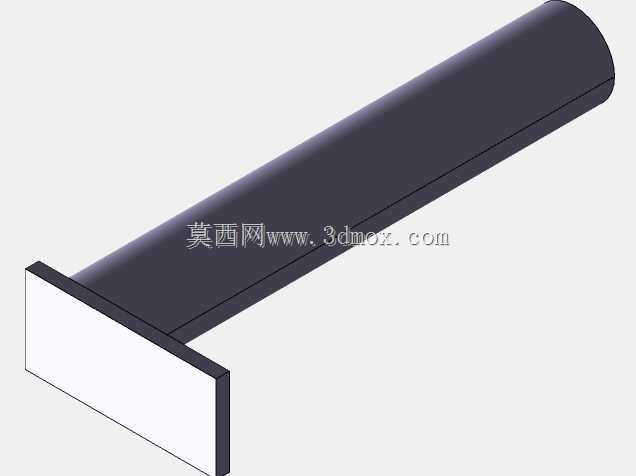

　　操作触发机构采用纯机械脚踏式设计，不需要外接电源或者气源，踏板安装在底座前方距离立柱中心200mm的位置，踏板表面做了防滑凸纹结构，避免工鞋沾有油污、积水时踩踏打滑，踏板的触发行程设计为20mm，触发力度控制在15N左右，穿着劳保鞋的作业人员不需要刻意用力踩踏，单脚轻踩就可以触发喷液，不会给通行造成额外负担。踏板通过内置的连杆机构连接顶端的机械按压式喷阀，每踩踏一次，喷阀会定量喷出1.5ml的雾化消毒液，雾化角度为60度，雾滴粒径控制在80-120μm，既可以均匀附着在织物表面，又不会因为雾滴过大打湿裤料，或者雾滴过小飘散到空气中造成浪费与刺激。

　　在安装边界的考量上，整套装置的最大外轮廓尺寸为直径400mm、高度1250mm，安装时只需要预留500mm见方的地面空间就可以稳定放置，不需要对现有通道地面做大规模改造，不管是环氧地坪、水泥地面还是地砖地面都可以适配。立柱中部预留了配件安装位，可以根据使用需求加装废弃擦试纸收纳盒、手部消毒挂架等扩展配件，不需要重新打孔破坏立柱结构。考虑到工业场景的使用环境，所有金属结构件表面都做了喷塑防腐处理，接触消毒液的部件全部采用耐腐的PVC与304不锈钢材质，长期接触含氯类、醇类消毒液都不会发生锈蚀、溶胀问题，日常运维只需要定期补充消毒液、清理底座表面的积尘即可，没有复杂的维护流程。

　　不同于民用场景的消毒设备，这款装置在设计时特意规避了电子感应元件，避免车间内的粉尘、油污遮挡传感器造成触发失灵，纯机械结构的故障率更低，在-10℃到45℃的环境温度区间内都可以稳定工作，不管是北方冬季无采暖的厂房入口，还是南方夏季高温的仓储通道，都不会出现结构卡滞、喷液失效的问题。喷阀的出液方向可以通过顶端的万向调节头微调，根据现场人员的平均身高、通行习惯调整喷射角度，进一步提升消杀覆盖的精准度，减少消毒液的无效消耗。
