带安装法兰的光学旋转编码器结构设计

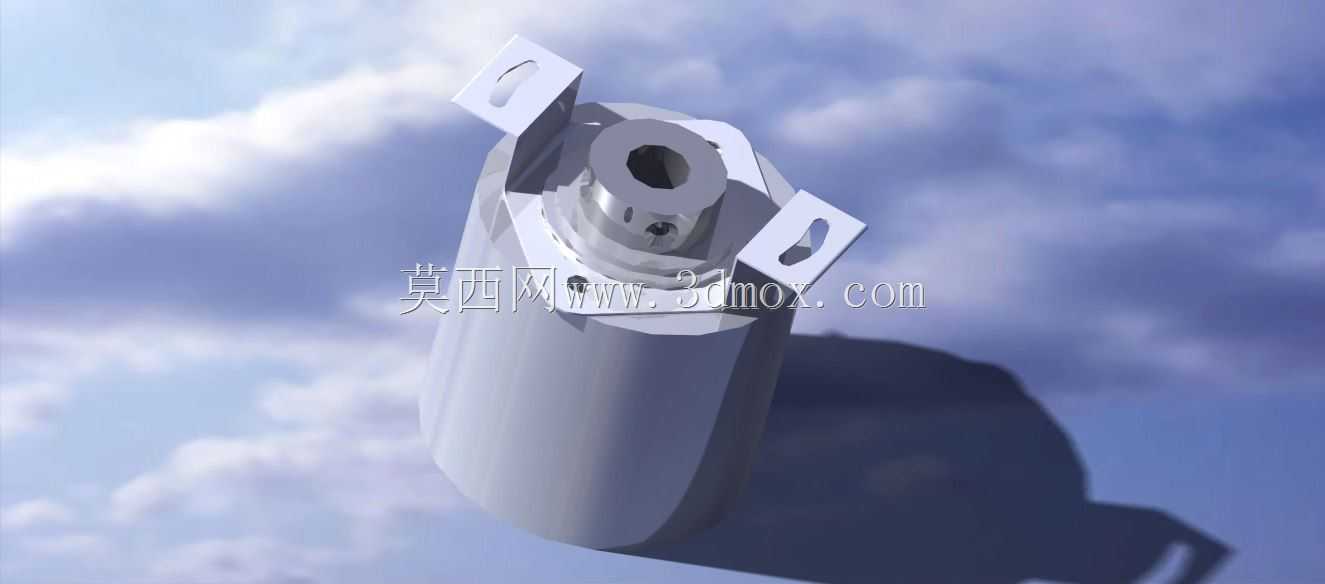

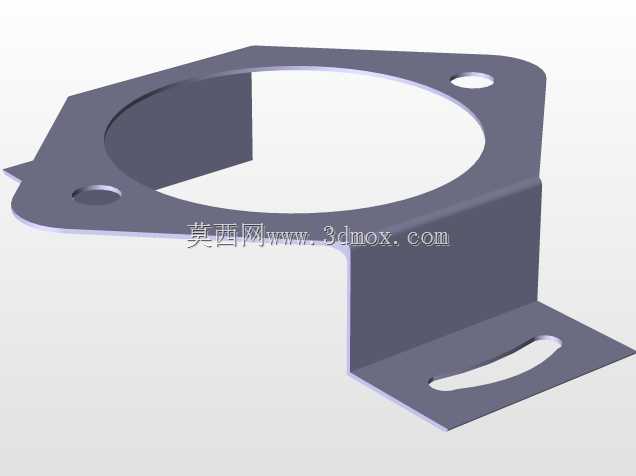

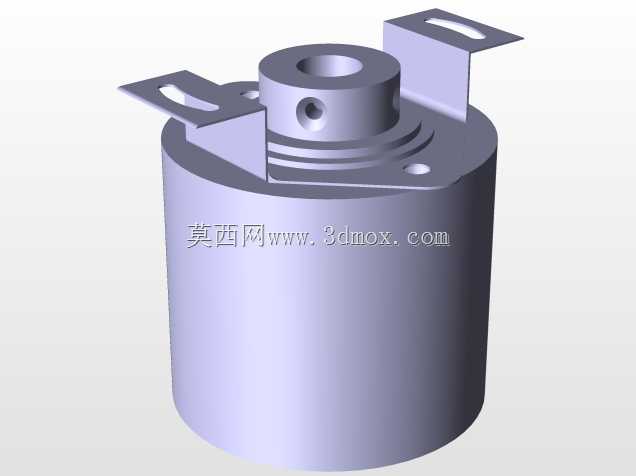

　　这款光学旋转编码器的结构设计，核心围绕工业现场的角度、转速检测需求展开，在做三维结构排布时，首先考虑的是常规工业设备的安装适配性，没有采用特殊定制的安装接口，而是选用了行业内通用的双耳法兰安装结构，两个安装耳上预留的通孔位置，匹配市面上多数伺服电机、自动化转台、机床进给轴的安装孔位间距，安装时不需要额外做转接板加工，能直接通过螺栓完成固定，大幅降低现场安装的改造成本。主体外壳采用圆柱形结构设计，外壳直径控制在常规编码器的通用尺寸区间内，轴向长度也做了压缩优化，不会在设备端占用过多轴向安装空间，对于安装空间局促的小型自动化设备、协作机器人关节这类场景，也能顺利完成装配，不会和周边的走线、结构件产生干涉。

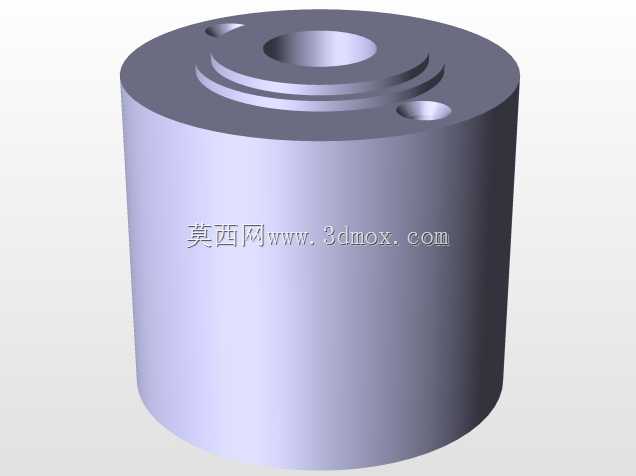

　　从功能实现的结构逻辑来看，内部预留的码盘安装腔、光电发射与接收模块的安装位，都做了同轴度的公差预留设计，中心的轴孔采用通孔结构，既可以适配贯穿式的被测轴安装，也能搭配自带的实心轴组件连接被测转轴，轴孔周边设计了密封槽位，可加装密封圈阻挡车间内的粉尘、切削液雾气进入内部光学腔，避免光学码盘被污染导致检测信号丢脉冲、精度下降的问题。顶部的出线位置做了防弯折的结构过渡，线缆引出后不会因为设备运行时的振动出现线缆根部断裂的情况，适配工业现场长期振动的使用环境。

　　在实际应用场景中，这类编码器可以覆盖绝大多数需要旋转位置反馈的工业场合：在数控机床的进给轴上，它可以实时反馈丝杠的旋转角度，换算成工作台的直线位移，为数控系统提供位置闭环的反馈信号，保证加工尺寸的精度；在伺服电机的尾部安装时，它能实时检测电机转子的磁极位置和实时转速，为伺服驱动器提供换向和转速闭环的信号，保证电机的转矩输出平稳、转速控制精准；在自动化生产线的转台、分拣机械的旋转工位上，它可以精准检测转盘的旋转角度，保证工位切换的位置准确，不会出现工件定位偏差导致的加工、装配失误；甚至在一些起重设备、电梯的曳引机上，这类结构的编码器也能用来检测卷筒的旋转圈数，换算成提升高度，作为位置反馈和超速保护的信号来源。

　　设计过程中特意做了结构的通用性考量，安装耳的厚度做了加强处理，即使安装时螺栓拧紧力矩稍大，也不会出现安装耳断裂的问题；外壳的壁厚经过受力仿真验证，在常规的工业碰撞、挤压场景下不会出现壳体变形，避免内部光学元件因为壳体变形出现移位，导致检测精度失效。轴系部分的预留间隙也做了优化，既可以适配不同直径的被测转轴，也能允许一定的轴系偏心量，降低现场安装时的对中难度，不需要高精度的对中工装就能完成安装，同时不会因为轻微的偏心导致编码器轴承过早磨损，延长设备的使用寿命。

　　在结构细节上，外壳表面做了哑光的金属质感处理，既可以提升外壳的散热能力，避免内部电路长期工作时积热导致元器件寿命缩短，也能减少车间环境中的光线反射对光学接收模块的信号干扰。两个安装耳的位置对称分布在壳体两侧，安装时不需要刻意区分方向，正反都能完成固定，降低现场安装的操作难度。内部的腔体分隔设计把光学检测区和电路处理区做了物理隔离，即使有少量粉尘从轴封位置进入，也只会停留在轴系周边的空腔内，不会直接接触到光学码盘和处理电路，进一步提升产品在恶劣工业环境下的运行稳定性。
