高扭矩平衡车驱动用轮毂电机结构

　　在短途个人代步设备的动力系统选型中，轮毂集成式驱动电机的结构合理性直接决定了整车的操控反馈与续航表现，这款适配平衡车的高扭矩驱动单元，采用了外转子直驱的结构布局，省去了传统传动结构的齿轮减速环节，从根源上降低了传动间隙带来的动力迟滞，同时减少了运转过程中的机械损耗与异响来源。从实际应用场景来看，这类电机主要搭载于两轮自平衡代步设备、小型短途电动载具的轮端，直接承担驱动轮的动力输出角色，安装时可直接与轮辋集成固定，不需要额外设计传动连接结构，能够大幅压缩载具动力舱的占用空间，给电池组与控制板预留更多布置余量。

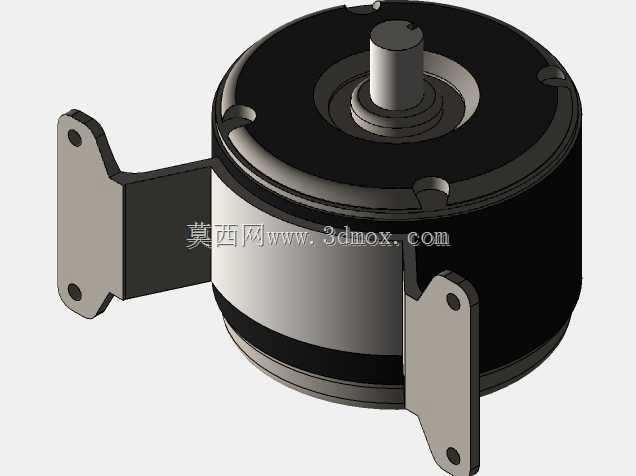

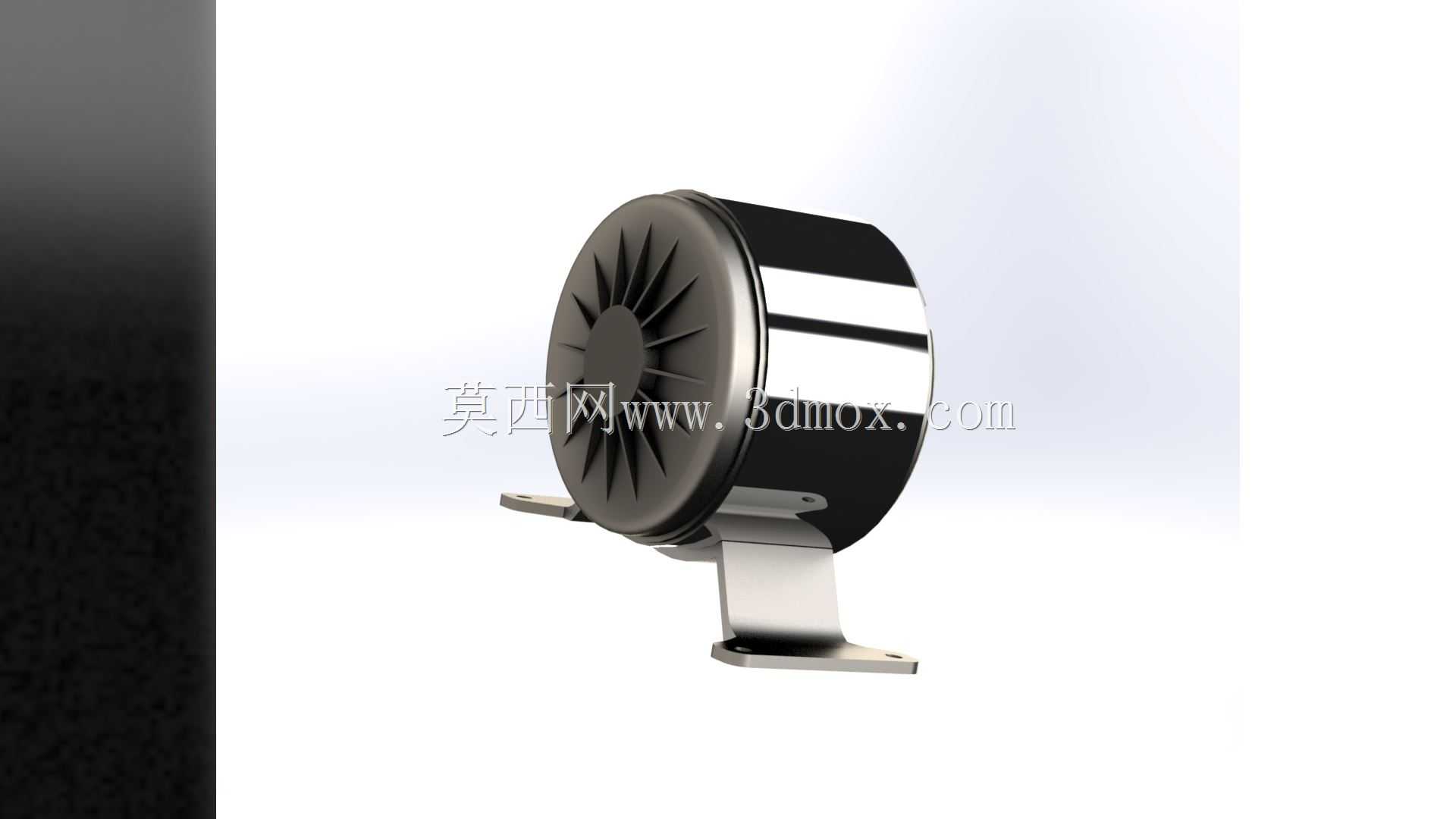

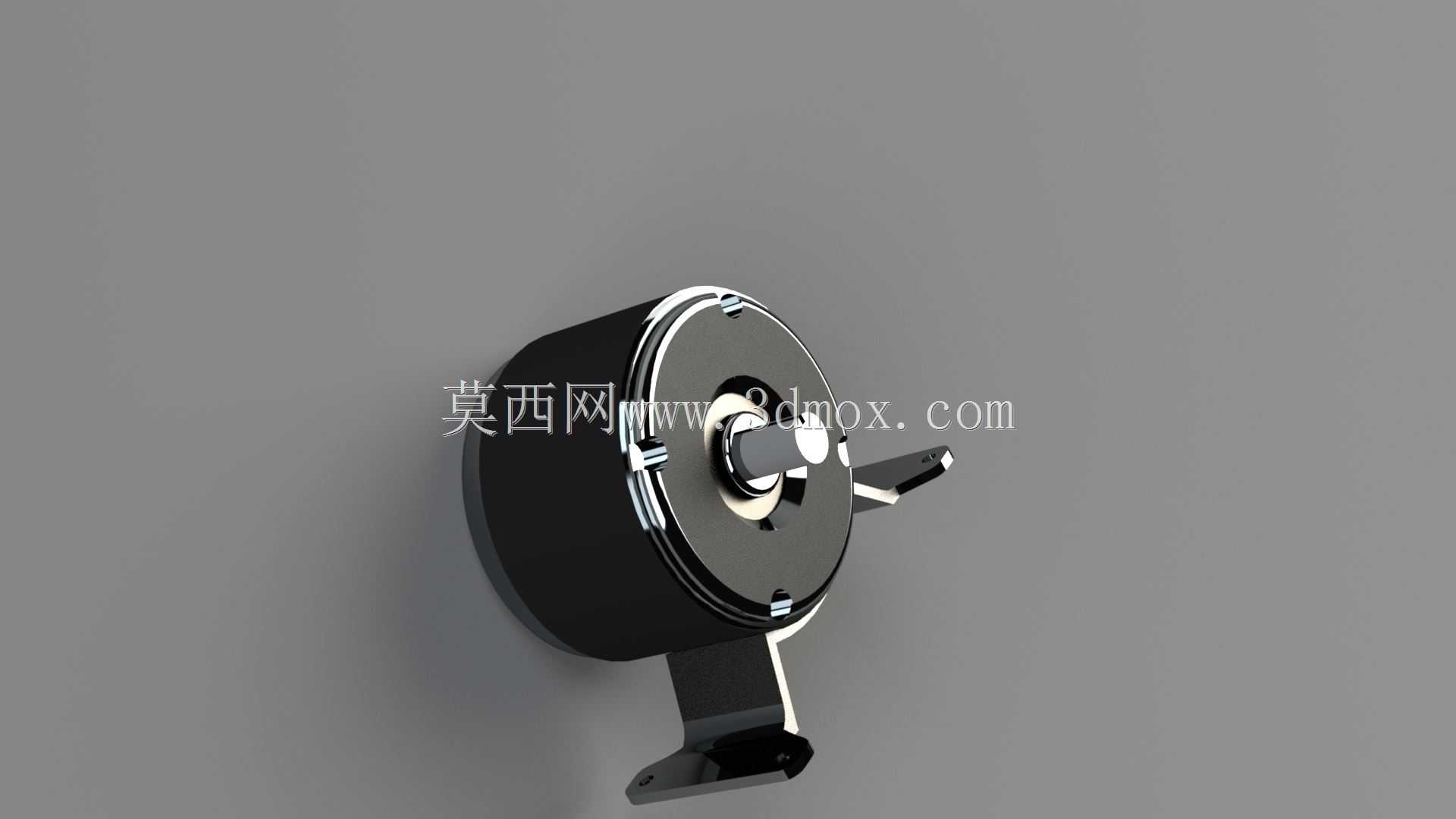

　　从功能特性上看，该电机的输出轴采用了双侧带定位平面的D型截面设计，与安装支架配合时能够通过平面咬合传递扭矩，避免长时间正反转切换带来的轴孔相对滑动，输出端的轴承位做了台阶限位设计，装配时可以直接抵靠轴承内圈定位，不需要额外加装轴套调整间隙，能够降低装配环节的公差累积。电机本体的外壳采用了一体式旋压成型的金属壳体，壳体外侧预留了周向均匀分布的安装凸耳，凸耳上的安装孔位做了沉台处理，固定螺丝锁紧后螺丝头部不会突出壳体外表面，避免与轮辋内侧发生运动干涉。壳体与端盖的配合面设计了嵌入式密封槽，装配时加装密封圈后可以达到日常使用的防尘防水要求，能够适应户外代步时遇到的扬尘、浅积水等复杂使用环境。

　　设计思路上，这款电机优先考虑了低速大扭矩的输出特性，定子绕组的排布采用了集中式绕组方案，相比分布式绕组能够在有限的定子槽空间内提升铜线填充率，在相同的输入电流下能够输出更大的启动扭矩，满足平衡车起步、爬坡时的瞬时动力需求，同时绕组端部的长度更短，能够进一步压缩电机的轴向尺寸，让整体结构更紧凑。转子部分的磁钢采用了表贴式固定方案，磁钢外形做了与转子壳体内壁贴合的弧面设计，粘接后通过金属挡圈做轴向限位，避免高速运转时磁钢受离心力作用发生移位。电机的出线端设计在侧端盖的偏心位置，出线处做了橡胶护套防护，避免线束反复弯折出现线芯断裂，同时护套与端盖的配合处做了密封处理，防止水汽从出线位置进入电机内部。

　　从安装边界尺寸来看，该电机的轴向总长度控制在适配小尺寸轮辋的范围内，最大外径与常规6寸平衡车轮辋的内径匹配，双侧安装支架的固定孔位中心距与市面主流平衡车的车架安装位兼容，替换安装时不需要对车架做额外的打孔或切削加工。输出轴的伸出长度做了精准控制，装配后轴端与支架外侧的固定螺母锁紧后，不会突出螺母表面过多，避免剐蹭骑行者的脚踝部位。电机本体的重量分布做了同轴优化，转子部分做了动平衡校正，运转时的径向跳动量控制在极小范围内，高速行驶时不会出现轮端抖动的问题，提升骑行过程中的平稳性。

　　在实际结构验证过程中，这类直驱轮毂电机的散热路径主要通过金属壳体直接与外界空气接触换热，由于省去了减速齿轮结构，运转过程中产生的热量主要来自绕组的铜损与铁芯的铁损，壳体表面的平整结构能够在车辆行进过程中通过迎面气流带走热量，长时间连续运转也不会出现过热退磁的问题。安装支架的连接部位设计了缓冲减震的衬套安装位，装配橡胶衬套后可以过滤路面颠簸传递到电机轴的冲击载荷，避免刚性连接导致的轴部应力集中，提升电机的整体使用寿命。电机的引线长度预留了足够的车架布线余量，线束接口采用了标准化的接插件，与控制器连接时可以直接对插，不需要额外焊接接线，降低生产装配的工序复杂度，也方便后期维护时的部件替换。
