HIWIN HG15线性直线导轨结构设计

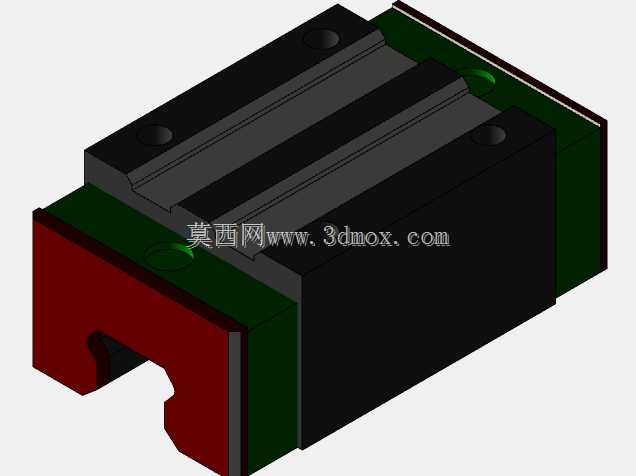

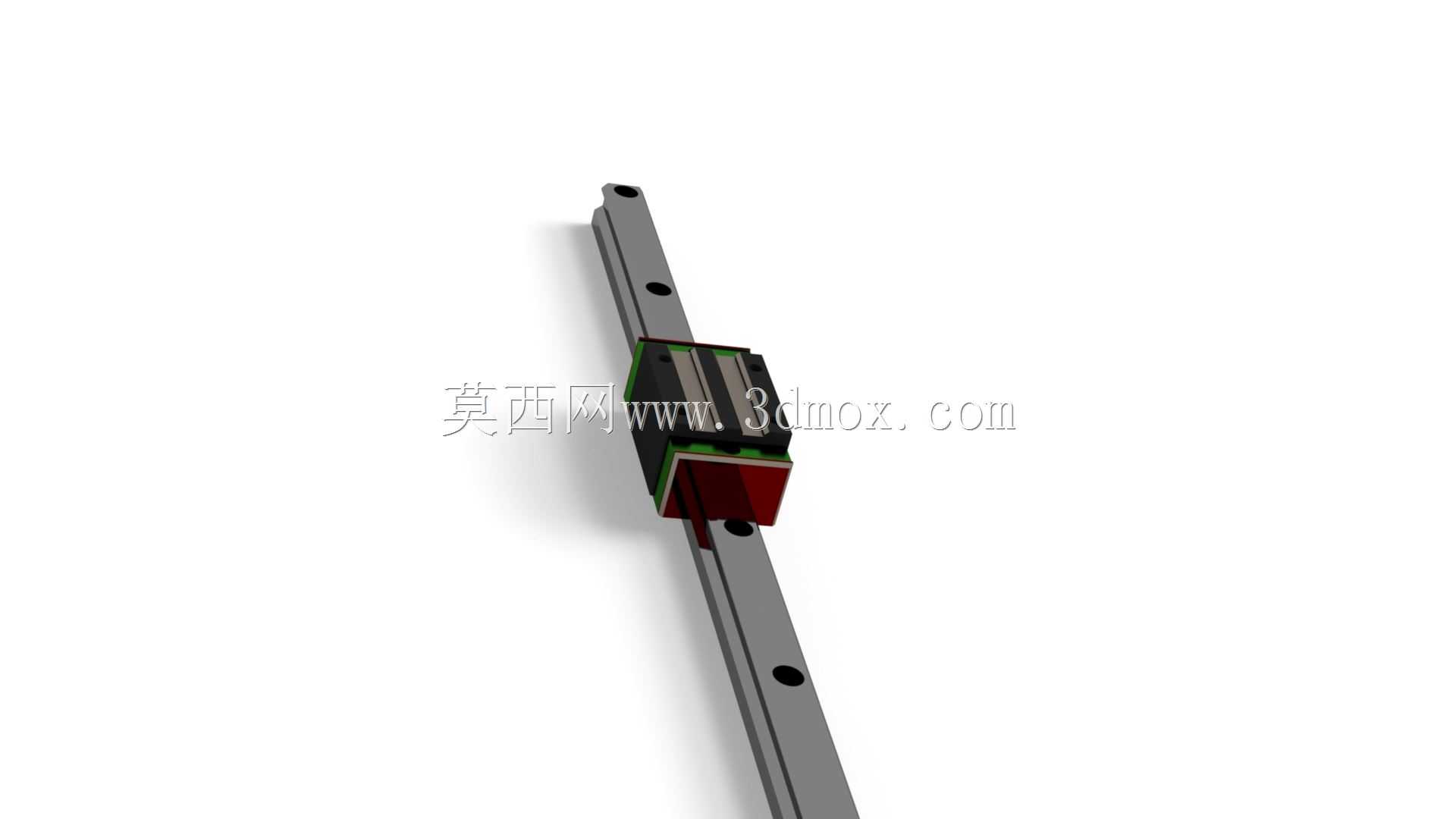

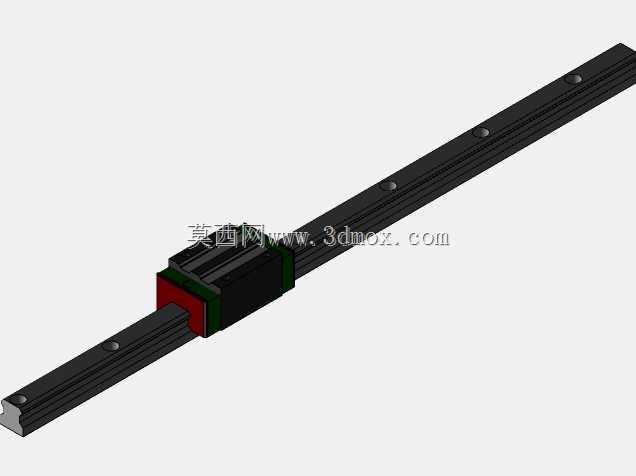

这款HIWIN HG15线性导轨是工业传动导向场景中应用极为广泛的核心基础部件，在各类自动化生产线、工业机器人关节行走轴、精密机床进给机构、电子制造贴装设备、检测仪器位移平台中都承担着核心的导向承载功能，能够为运动部件提供高精度的直线运动轨迹，同时承受来自不同方向的负载，保障设备运行过程中的平稳性与定位精度。从实际应用场景来看，这类小规格线性导轨尤其适合安装空间紧凑、对运动精度要求较高的场合，比如桌面型自动化装配工位、小型3D打印设备运动轴、视觉检测滑移平台、点胶机作业轴等场景，既可以单根使用实现单轴直线运动，也可以多根平行组合搭建十字滑台、龙门式运动架构，适配不同的运动行程需求。在功能特性上，这款HG15导轨采用滚珠循环滚动的传动结构，相比传统滑动导轨摩擦阻力更低，启动摩擦力矩极小，低速运行时不会出现爬行现象，能够实现微米级的重复定位精度；导轨滑块内部设计有合理的滚珠回流通道，配合端部的密封结构，能够有效阻挡加工过程中产生的切屑、粉尘进入滑块内部，延长部件的维护周期与使用寿命，同时滑块可根据使用需求搭配不同预压等级，适配从轻载高速到重载高刚性的不同工况需求。从设计思路来看，这款导轨的设计充分兼顾了安装便利性与运行可靠性，导轨本体采用标准的安装孔位布局，孔距与安装孔径符合行业通用规格，能够直接适配市面多数标准安装基面，无需额外进行安装孔的定制加工；滑块的安装面也设计有标准的螺纹孔位，可直接连接负载工作台，安装过程中只需保障导轨安装基面的平面度与平行度，即可快速完成装配调试。在外形尺寸与安装边界上，这款HG15导轨的导轨宽度为15mm，属于小规格线性导轨系列，滑块的整体外形紧凑，径向与侧向的安装预留空间需求小，导轨单根长度可根据实际行程需求裁切适配，安装时导轨侧基面与安装台侧基面贴合定位，通过螺栓压紧固定即可保障导轨的直线度，滑块在导轨上的运动行程可根据两端安装的限位块位置灵活调整，不会出现超程脱轨的问题；同时滑块的高度尺寸经过优化设计，在保障结构刚性的前提下尽可能降低了整体安装高度，能够有效缩减设备的整体结构体积，帮助设备实现小型化轻量化的设计目标。在实际工况运行中，这款导轨能够同时承受垂直方向、水平侧向以及倾覆方向的复合负载，即使在负载存在偏载的情况下，依然能够保持顺畅的运动状态，不会出现卡滞、顿挫的问题，能够长期保障设备的运动精度稳定性，减少设备运行过程中的调试维护工作量。
