M1卡宾枪可调式机械后瞄准具结构设计

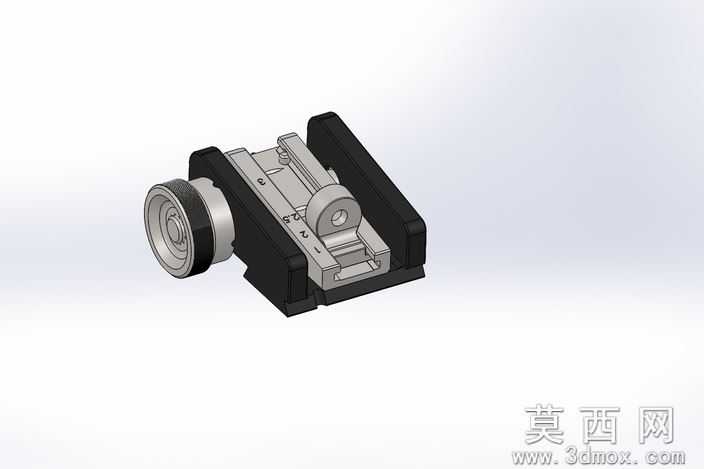

本作品为M1卡宾枪配套的可调式后方机械瞄准具三维建模成果，建模过程严格遵循轻武器机械瞄具的真实尺寸比例与功能逻辑，完整还原了该款瞄具的调节结构与装配关系。建模阶段首先完成基准坐标系搭建，以瞄具与枪身配合的安装卡槽为定位基准，依次拆分构建调节转轮、瞄准标尺、滑动照门、固定基座、侧方护翼等独立零件，所有零件的配合公差均参照机械加工的常规精度要求设置，保证虚拟装配后各活动部件可实现真实的调节动作。材质渲染环节针对不同零件的实际加工材质做了区分处理：调节转轮采用表面发蓝处理的碳钢材质，设置了细腻的金属磨砂质感与边缘轻微的使用磨损痕迹，还原钢制零件经表面氧化处理后的哑光深灰金属质感；瞄准标尺与滑动照门采用铣削加工的优质钢材，表面做了拉丝纹理处理，清晰呈现标尺上刻印的射程分划细节，保证刻度标识的辨识度；两侧的黑色护翼采用增强尼龙材质，设置了略带颗粒感的哑光塑料质感，与金属零件形成明确的材质区分；基座部分的安装卡槽还原了冲压加工的金属表面特征，边缘的冲压圆角、卡槽内的定位凸点均做了精细化建模，还原真实零件的加工细节。结构设计上完整还原了该款后瞄具的调节功能逻辑：侧方的调节转轮转动时可带动内部的螺杆结构，推动滑动照门沿标尺的导向槽做横向移动，实现风偏调节功能；照门与标尺的配合结构预留了高低调节的卡位结构，可对应不同射击距离调整照门高度，所有活动连接部位均做了间隙预留，避免虚拟装配下出现零件干涉问题。整体建模过程兼顾了外观还原度与结构合理性，既准确呈现了该款机械瞄具的外观特征，也完整复现了其内部的调节传动结构，可用于轻武器配件结构展示、机械加工教学演示、相关科普内容制作等场景，模型装配层级清晰，各零件的命名规范统一，方便后续对单个零件进行结构拆解或工程图导出。
