单柄控流长柄镀铬出水龙头三维设计

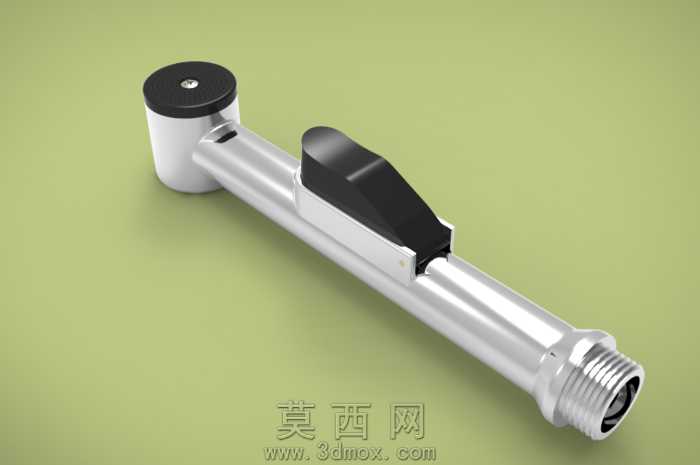

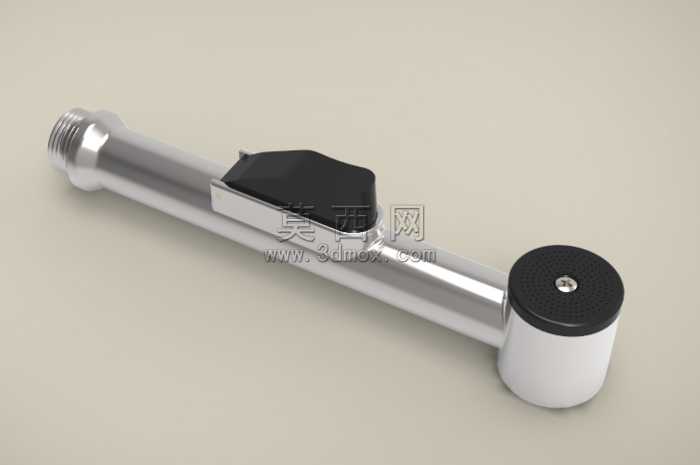

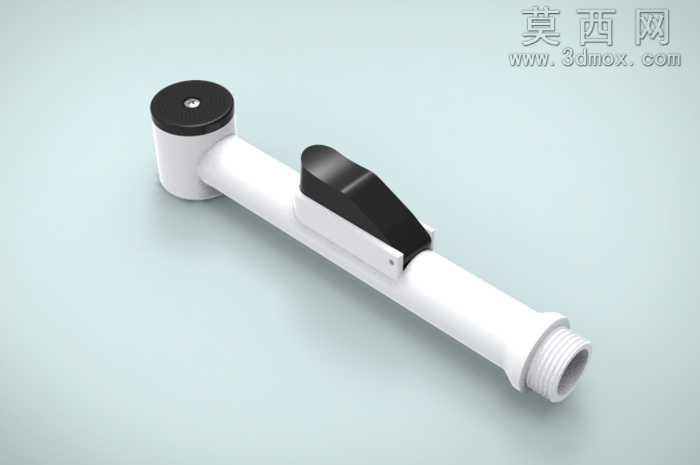

本作品为长柄式单控出水龙头的三维数字化设计成果，建模阶段依托参数化建模逻辑完成全结构搭建，首先对龙头的核心功能分区进行拆解：将整体结构划分为进水连接段、控水阀芯腔、长柄输水主体、顶端启闭旋钮四个独立模块，各模块间通过精准的装配约束完成组合，保证各部件的同轴度、配合间隙符合五金卫浴产品的实际加工公差要求。建模过程中对细节结构做了精细化还原：进水端的外螺纹结构严格遵循通用管螺纹标准绘制，完整还原牙型角、螺距、螺纹收尾段的结构特征，保证模型可直接对接管路装配仿真需求；控水拨片的曲面造型通过多段样条曲线拟合生成，充分贴合人手按压操作的人机工学弧度，边缘做了顺滑的圆角过渡处理，避免尖锐棱角带来的使用安全隐患；顶端旋钮的防滑纹理、中心固定螺丝的沉孔结构也做了1:1还原，完全匹配实物的装配逻辑。材质与渲染阶段，针对龙头不同部件的材质特性做了区分设置：主体输水段采用抛光镀铬金属材质，调整材质的反射率、粗糙度参数，还原镀铬层高光亮面、反射清晰的视觉质感，同时添加细微的表面杂讯纹理，模拟真实电镀层的微小肌理，避免材质呈现过于虚假的塑料感；控水拨片与顶端旋钮采用哑光黑色工程塑料材质，调整漫反射与高光参数，还原磨砂塑料低反光、触感温润的视觉特征；渲染阶段采用柔和的影棚布光方案，通过主光、辅光、轮廓光的多光源组合，清晰呈现镀铬表面的光影过渡，同时突出长柄结构的线条感，让整体渲染效果真实还原实物的产品质感。设计思路上，这款长柄龙头主打远距离出水操控场景，加长的主体结构可适配特殊安装位的出水需求，单拨片控水的结构可实现快速启闭与流量调节，整体结构无多余冗余设计，在保证结构强度的前提下尽可能精简部件数量，降低后续开模生产的成本，模型完成后经过干涉检查验证，各活动部件无装配干涉，可直接用于产品结构验证、宣传渲染图制作等场景。
