重型拖车连接用拖车球结构三维设计

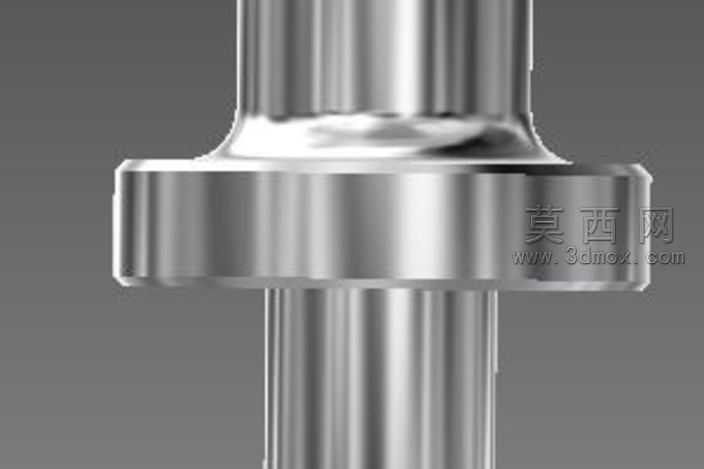

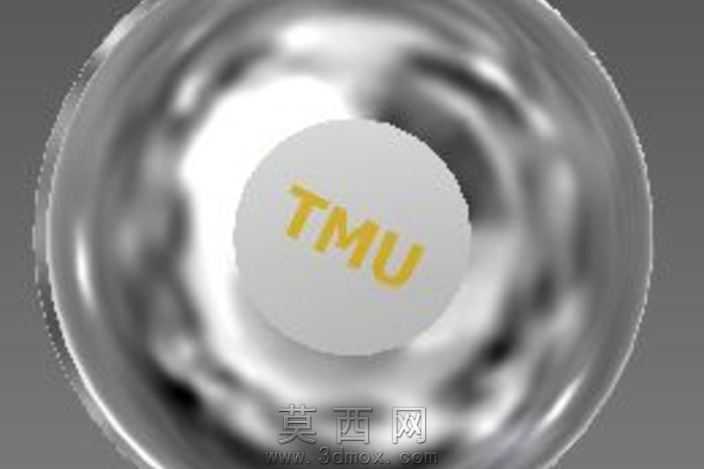

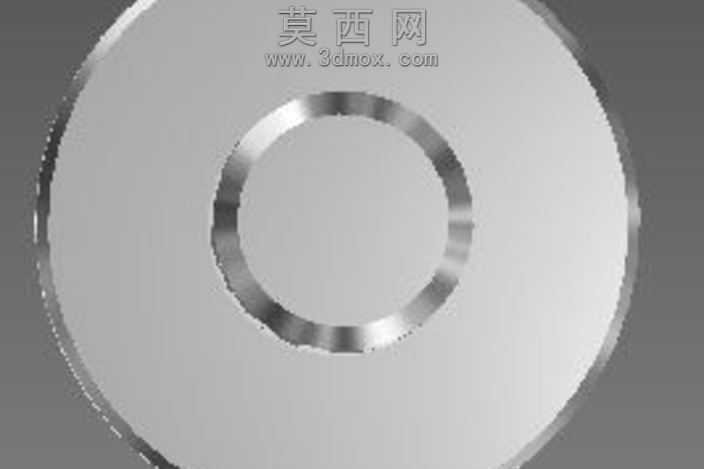

本拖车球三维模型采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循拖车连接部件的行业尺寸规范，首先以旋转特征构建核心球形主体，保证球面的圆度公差符合牵引连接的配合要求，球面部分建模时预留了表面处理的工艺余量，适配后续镀铬或镀锌的表面加工需求。模型中部的连接柱体采用拉伸加倒角特征构建，柱体与球面的过渡位置做了圆角应力释放处理，避免牵引负载下出现应力集中断裂的风险，柱体表面的安装螺纹采用螺旋扫掠特征生成，螺纹牙型、螺距参数完全匹配重型拖车的安装基座规格，可直接用于装配干涉校验。底部的安装法兰盘采用拉伸凸台加阵列孔特征完成，安装孔的位置度、孔径参数经过尺寸校核，能够适配不同规格的拖车后保险杠安装位，法兰与柱体的衔接位置做了加厚处理，强化大负载牵引下的结构强度。材质设置上，球面部分赋予高反光镀铬金属材质，还原金属拖车球的真实表面质感，连接柱与法兰部分赋予高强度合金钢材质，调整材质的粗糙度、金属度参数区分不同加工面的视觉效果，渲染阶段采用HDRI环境光照明，搭配柔和的补光突出球面的曲面光影过渡，清晰展现部件的轮廓细节与结构特征。设计过程中重点考量拖车球的负载承载性能，对球形连接面、柱体过渡段、法兰安装位三个核心受力区域做了结构优化，在保证整体轻量化的前提下提升部件的抗冲击、抗拉伸能力，模型同时导出了STEP、IGES等通用中间格式，可兼容主流三维CAD软件进行后续的装配仿真、工程图导出与加工工艺规划，能够直接用于专用车牵引配件的设计参考、装配教学以及产品展示场景。
