北美制式刹车按手指工装结构设计

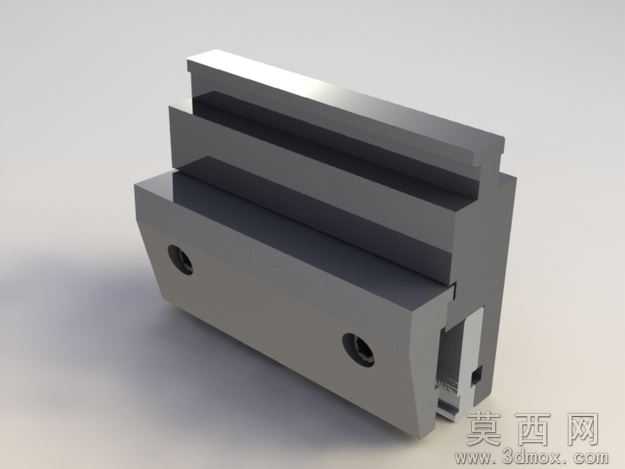

该作品为适配北美与欧洲制式工具的刹车按手指工装三维模型，建模阶段采用参数化设计逻辑搭建整体结构，首先以长方体基准特征定位工装主体的核心轮廓，通过拉伸切除命令加工出顶部多层平行的导向卡槽结构，卡槽的间距与深度严格匹配对应刹车部件的安装尺寸，保证工装与待装配件的契合度。模型侧面的两个安装孔采用异型孔向导特征生成，孔位的同轴度、孔深与螺纹参数均按照工装装配的受力要求设定，确保安装后工装的结构稳定性。建模过程中对工装端部的卡接槽做了细节优化，通过倒角与圆角特征处理棱边位置，避免装配过程中出现应力集中的问题，同时减少棱边对操作人员的划伤风险。材质渲染阶段选用哑光金属材质模拟工装的实际加工质感，调整材质的粗糙度与反射参数还原钢材经铣削加工后的表面效果，渲染时采用柔和的侧上方打光方案，清晰呈现卡槽的层级结构、安装孔的位置细节以及主体块面的棱角关系，让模型的结构特征直观可辨。结构设计上，该工装采用分体卡合的组合思路，主体的多层卡槽既可以作为待装配刹车按手指的定位基准，也能适配不同规格工具的夹持需求，侧面的安装孔用于将工装固定在装配工位上，端部的内嵌槽位用于卡接刹车按手指的限位结构，保证制动操作时工装不会出现位移偏差。设计过程中充分考虑了跨制式工具的兼容需求，在核心定位尺寸符合北美工装标准的基础上，对卡槽的宽度做了适配性调整，使其能够兼容欧洲样式工具的使用要求，整体结构无冗余设计，所有特征均服务于制动装配过程中的定位、夹持功能，模型的各部分结构均做了可加工性校验，不存在无法通过常规铣削、钻孔工艺实现的特征，能够直接用于后续的加工生产参考。
