轮式自架设桁架臂起重机三维设计

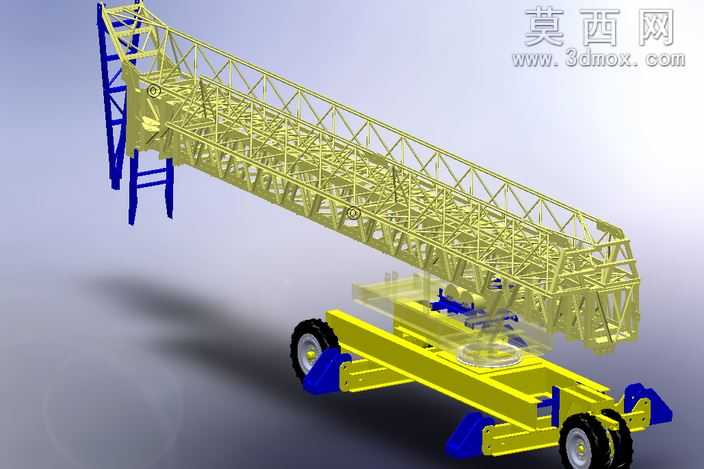

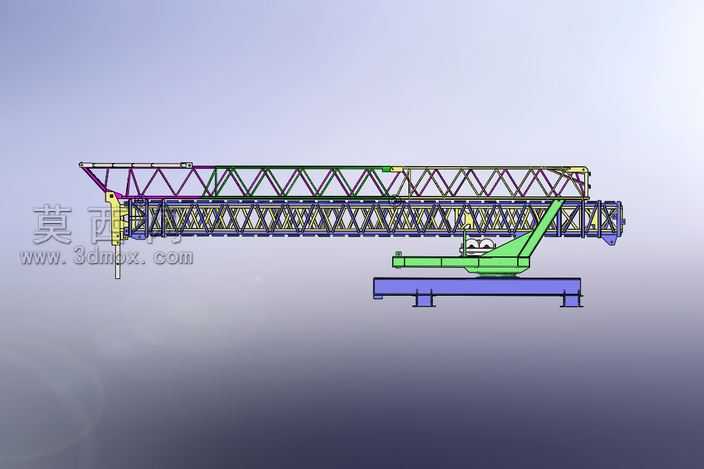

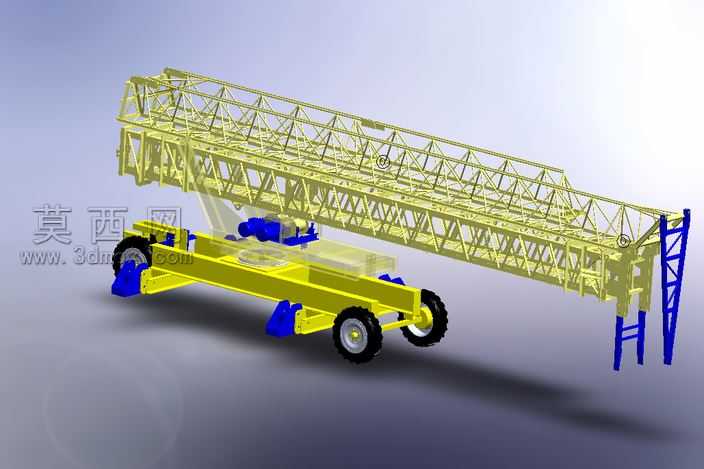

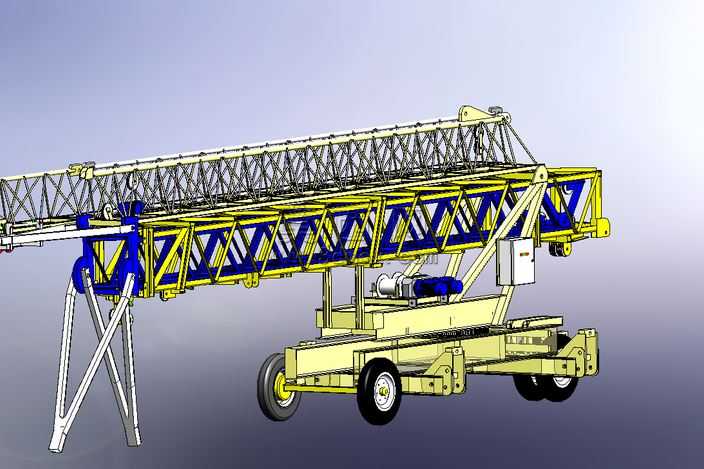

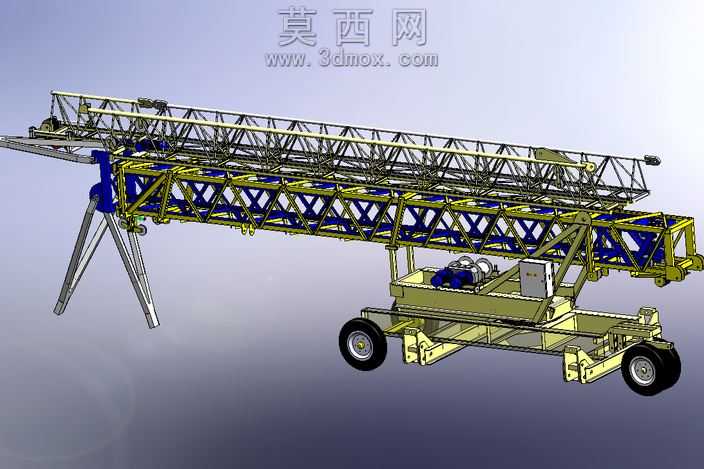

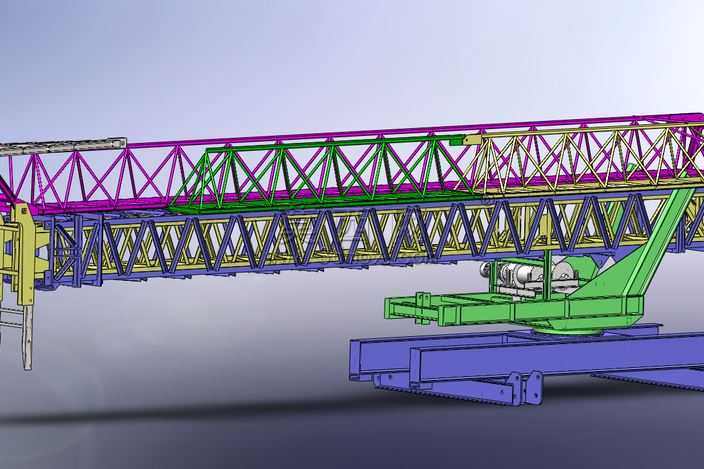

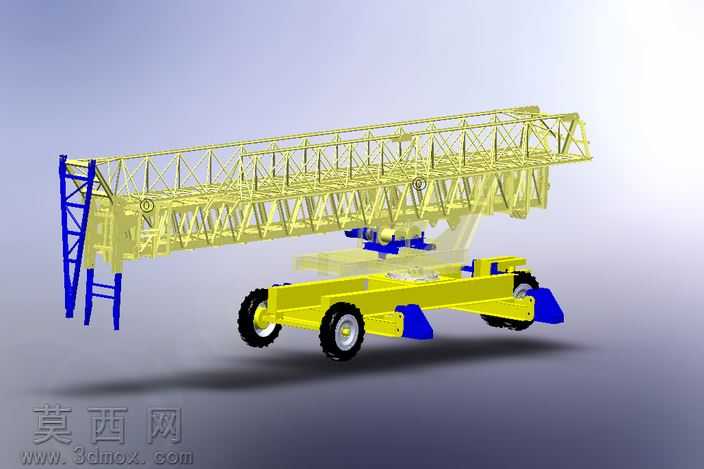

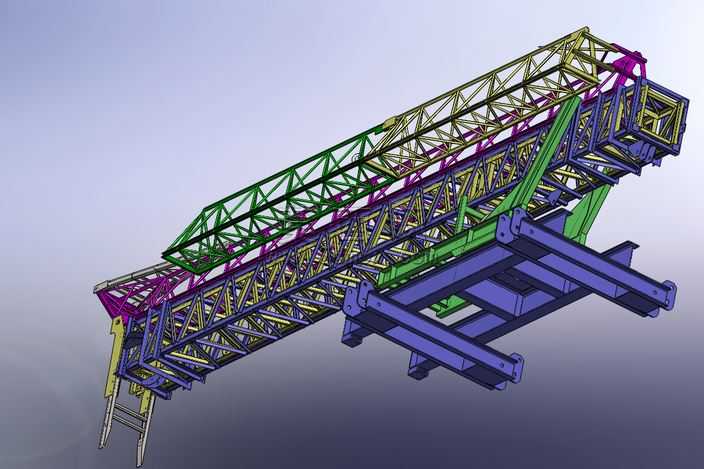

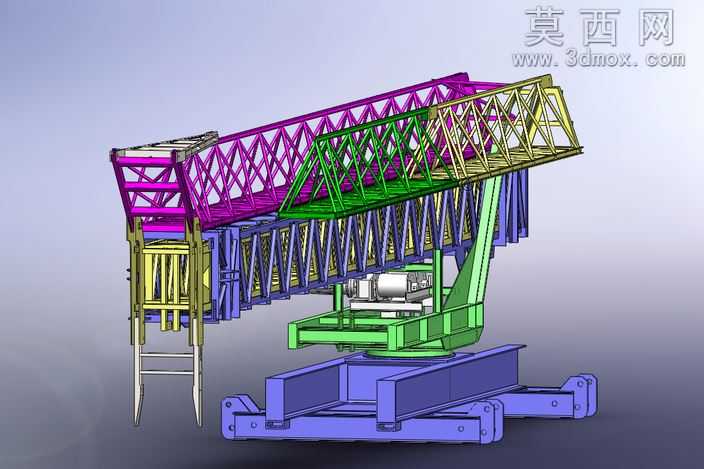

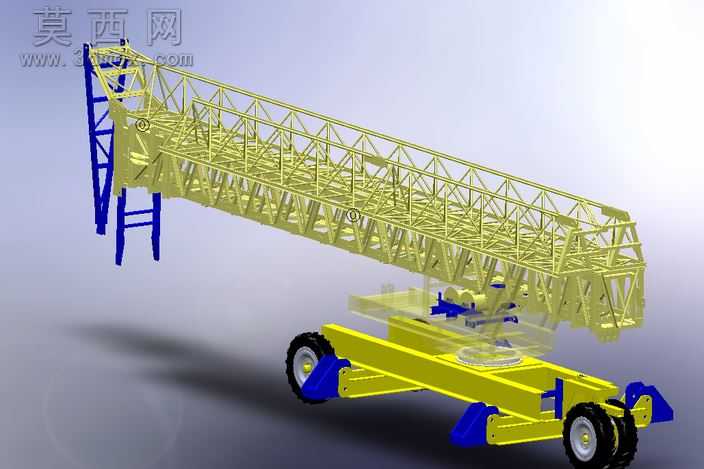

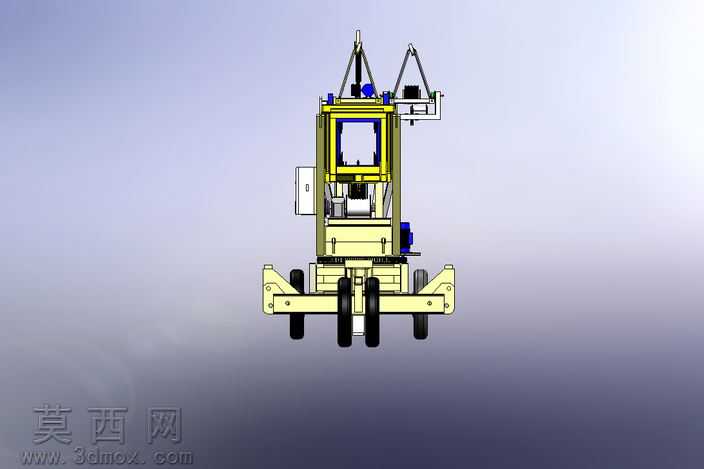

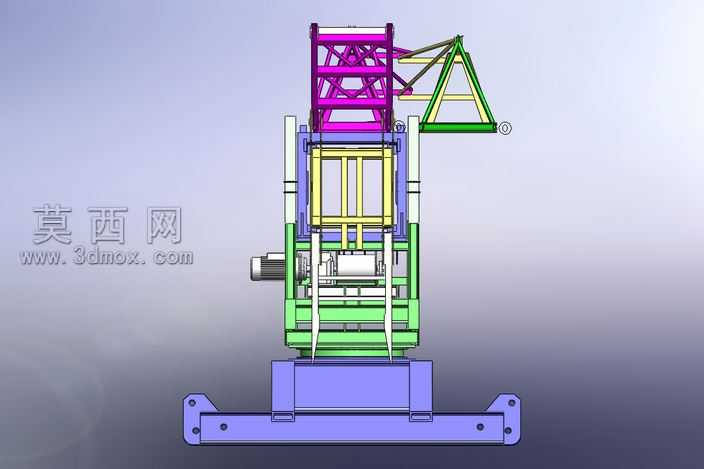

本作品为轮式自架设桁架臂起重机的三维建模设计，整体建模过程严格遵循真实移动式起重设备的工程逻辑，在三维软件中完成全参数化零件搭建与总装配合。建模阶段首先从行走底盘部分入手，还原了带橡胶轮胎的轮式行走机构，包含转向桥、驱动桥、车架主体、支腿结构的细节，支腿采用可收放的斜撑式设计，建模时精准还原了铰接点的转动配合关系，确保结构运动逻辑符合真实设备的架设动作逻辑。上车部分重点搭建了桁架式起重臂结构，采用空间桁架的建模方式，还原了弦杆、腹杆的交错排布结构，臂架分段处的连接节点、变幅机构的安装座都做了精细化建模，既保证桁架结构的轻量化视觉特征，也还原了工程上桁架臂的受力结构特点。臂架下方的转台部分，建模还原了卷扬机构、电气控制箱、动力单元的布局，各个部件的装配位置完全参照真实自架设起重机的排布逻辑，避免出现结构干涉问题。材质与渲染阶段，针对不同部件赋予了贴合实际的材质属性：底盘车架与支腿采用哑光金属漆材质，桁架臂主体采用黄绿色工程涂装，部分结构加强件采用深蓝色金属材质，轮胎采用黑色橡胶材质并还原胎面纹理，卷扬机构的钢丝绳采用金属绞绳材质，控制箱采用浅灰色工程塑料搭配金属按钮细节。渲染时采用柔和的工业展示打光方案，突出桁架结构的空间层次感与金属材质的质感，同时清晰展现各部分的结构连接关系。设计思路上，这款自架设起重机主打无需额外辅助设备即可自行完成臂架架设、转场移动的特性，建模时特意保留了支腿收放、臂架变幅的运动副预留，能够直观演示设备从运输转场状态到作业架设状态的动作流程，整体模型结构完整，细节丰富，既可以作为工程机械结构教学的展示素材，也可为同类小型移动起重设备的设计改型提供三维结构参考，模型各零件间的配合关系严谨，无多余冗余结构，还原了真实设备紧凑实用的布局特点。
