500升自落式混凝土搅拌机三维设计

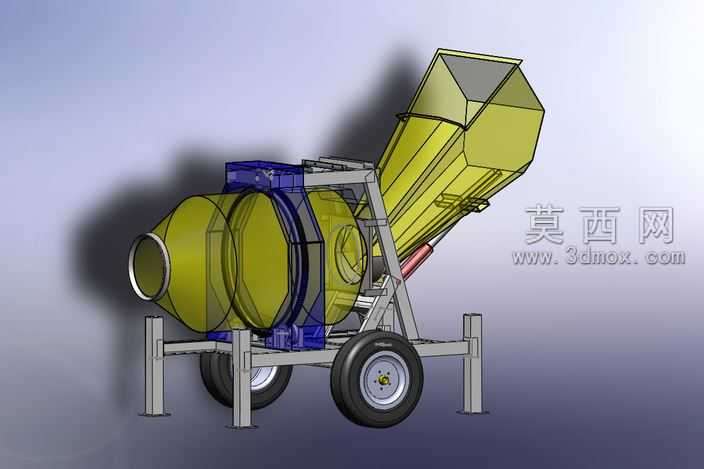

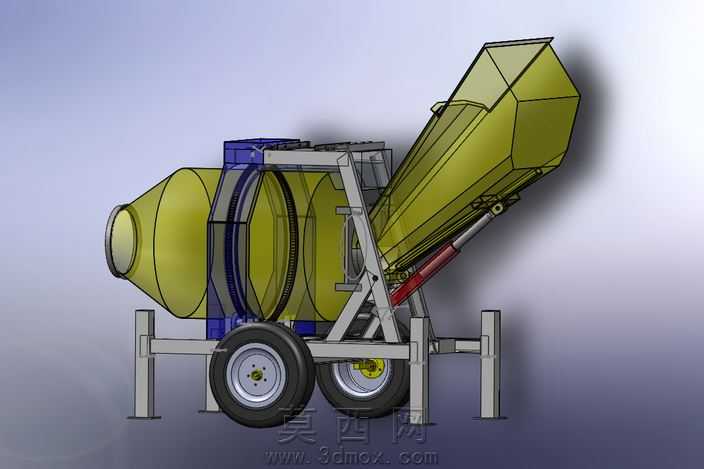

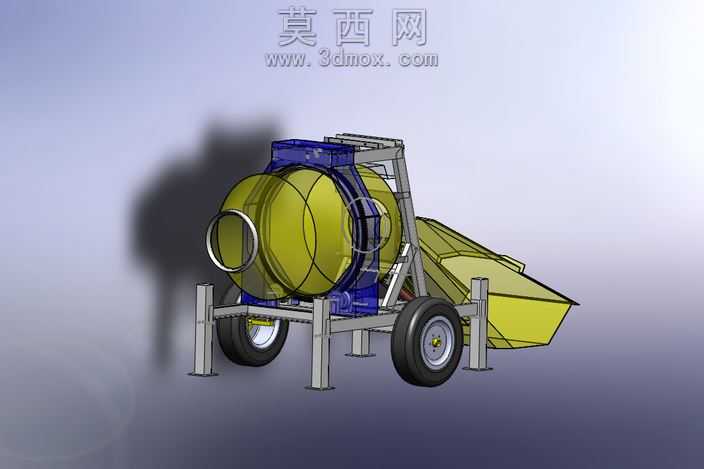

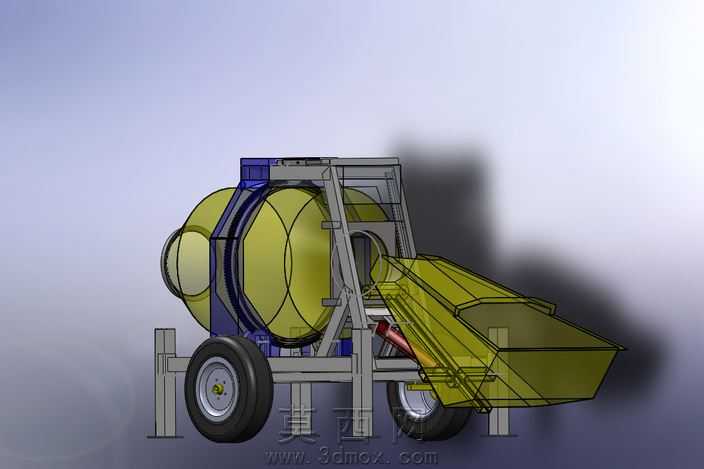

本模型为500升容量的自落式混凝土搅拌机三维设计成果，采用三维建模软件完成全参数化结构搭建，完整还原了小型移动式混凝土搅拌机的全部功能结构。建模过程中首先以搅拌滚筒为核心基准，通过旋转特征生成双锥形搅拌筒体，筒体内部的搅拌叶片采用曲面扫掠特征构建，精准匹配实际搅拌作业中物料提升、抛落的运动轨迹，保证搅拌作业时混凝土物料能够被均匀翻动拌合。滚筒外部的支撑机架采用焊件结构模块搭建，通过方管型材的拼接、裁剪完成承重框架的建模，对机架与滚筒的托轮接触位置做了配合约束，还原滚筒转动时的支撑结构，同时保证机架的受力结构符合工程实际。上料机构采用液压驱动的翻转料斗设计，料斗本体通过钣金特征建模，设置了合理的物料导流斜面，料斗与机架之间的铰接结构、液压油缸的安装位都做了精准的尺寸匹配，可模拟上料时料斗翻转卸料的完整动作。行走轮部分采用橡胶轮胎搭配钢制轮毂的结构，对轮胎的胎面花纹、轮毂的辐板结构都做了细节还原，轮轴与机架的连接位置设置了减震支撑结构，符合小型移动搅拌机的转场使用需求。渲染阶段采用半透明材质叠加实体材质的展示方式，将机架部分设置为半透明灰色材质，清晰展示内部滚筒、传动结构的布局关系，搅拌滚筒采用黄绿色工程材质，料斗、轮胎等部件分别匹配对应金属、橡胶的材质属性，添加柔和的环境光影与投影效果，直观呈现设备的整体结构与各部件的装配关系。设计过程中充分考虑了小型工地的使用需求，整体结构紧凑，移动便捷，各功能部件的布局合理，既保证了搅拌作业的工作效率，也兼顾了设备转场移动的便利性，所有部件的尺寸参数都参考实际500升搅拌机的行业标准设置，装配关系完全符合实际生产制造的工艺要求，可用于结构展示、教学演示以及产品改型设计参考。
