挖泥船配套管起重作业支架结构设计

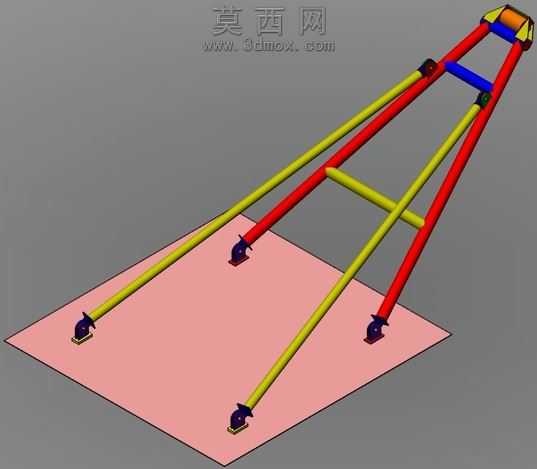

本模型为挖泥船作业场景配套的管起重作业支架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循起重工装的受力设计逻辑，对每一处杆件的连接节点、支撑脚结构都做了精细化的特征处理，保证模型结构完整可用于后续的工程校验与生产参考。模型主体采用多杆件组合的桁架式结构，主承重杆件采用醒目的红色材质表现，辅助斜向支撑杆件采用明黄色材质区分，底部作业承载平面采用淡粉色哑光材质模拟作业平台基面，顶部起重作业端做了辊轴式的接触结构设计，可适配管状工件的起吊移位作业需求。从结构设计来看，四根主支撑斜杆从顶部作业端向外发散延伸，底部设置四个带定位结构的支撑脚，可稳定固定在作业平台表面，杆件之间设置横向与斜向的加固连接杆件，形成稳定的三角受力结构，有效分散起吊作业时的承重载荷，避免结构出现形变失稳的问题。设计过程中充分考虑挖泥船作业场景的空间限制与作业需求，整体支架采用轻量化的桁架结构，在保证结构承重强度的前提下尽可能减少自身重量，方便在船面作业区域进行移位与固定，支撑脚的定位结构可适配船面的预设固定点位，保证作业过程中支架不会出现滑移偏移。模型渲染阶段对不同功能的杆件做了明确的色彩区分，方便快速识别主承重结构与辅助加固结构，各连接节点的铰接结构都做了细节还原，可直观展示支架的活动连接关系，顶部的起重接触端做了圆弧过渡处理，避免起吊过程中对管状工件表面造成磕碰损伤。整体设计兼顾了结构强度、作业实用性与场景适配性，可直接用于挖泥船作业配套工装的设计参考，也可作为同类小型起重支架的结构设计模板，为同类型起重作业工装的参数化设计提供可复用的结构参考。
