桁架式石油钻井钻机底座结构三维设计

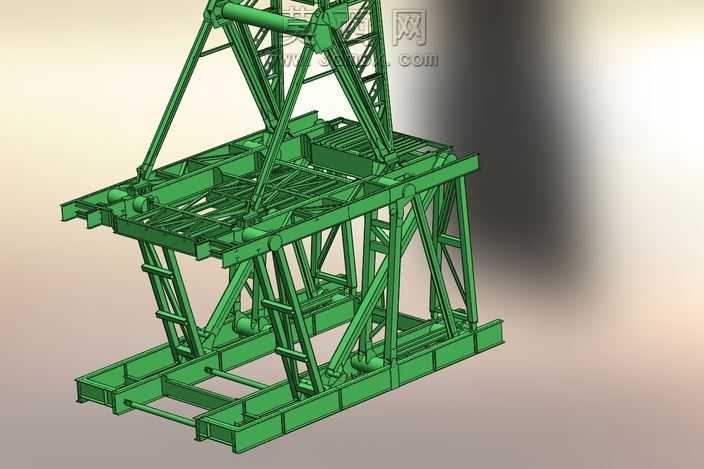

本作品为桁架式钻井钻机底座结构的三维建模成果，建模过程中以工程实际应用的钻机承载底座为原型，依托三维参数化建模逻辑完成整体结构搭建。建模初期先梳理钻机底座的受力逻辑与功能分区，将整体结构拆分为底部承载梁组、竖向支撑桁架、斜向加固撑杆、顶部安装平台四大模块，通过基准面定位、草图绘制、特征拉伸与焊件型材调用的方式，逐段搭建每一处钢结构构件，确保所有构件的连接节点位置精准，相邻型材的贴合面无错位、无间隙，完全还原真实桁架结构的搭接逻辑。材质设置阶段，针对重型钢结构的应用场景，为所有构件赋予统一的工业绿色防护漆材质，调整材质的粗糙度、反光度参数，模拟户外重型装备漆面的哑光质感，同时对构件的棱边做微小的圆角过渡处理，避免尖锐棱边带来的不真实感，还原实际钢结构加工后的边角处理效果。渲染阶段采用柔和的影棚布光方案，通过主光源、补光与环境光的搭配，弱化过强的明暗反差，让桁架结构的每一处支撑、每一层横梁的结构层次都清晰呈现，既能够直观展示底座的整体框架形态，也能清晰呈现内部交叉支撑的排布逻辑，方便查看结构的受力传递路径。设计过程中重点考量钻机底座的承载需求，底部采用双组平行纵向主梁作为核心承载基础，搭配多道横向连接梁形成底部框架，保证底座的整体抗扭性能；竖向支撑采用多组对称排布的桁架立柱，配合不同角度的斜向撑杆形成三角稳定结构，在控制整体自重的前提下最大化提升结构的承重能力与抗形变能力；顶部平台预留了钻机主体设备的安装定位接口，平台表面的防滑格栅、构件连接的节点板都做了精细化建模，还原真实装备的细节特征。整体建模严格遵循重型工程装备的结构设计规范，所有构件的排布、型材的选型都符合钻井钻机底座的实际设计逻辑，既可以作为结构设计方案的可视化展示载体，也能够用于装备结构的受力分析参考、相关从业人员的结构设计学习素材，清晰展现重型桁架类装备的建模思路与结构设计要点。
