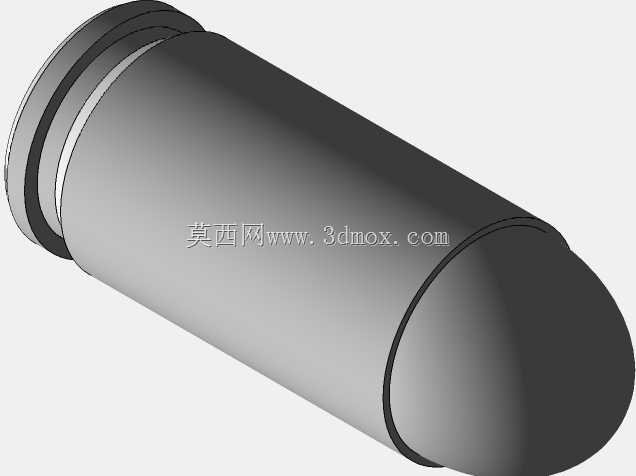

9mm规格铝制假弹头弹簧端帽结构

　　在轻武器训练配套器材的结构设计领域，这类适配9mm口径的弹簧端帽，核心作用是作为训练用假弹头的端部限位与缓冲承载部件，替代实弹弹头完成枪械机构动作的模拟循环，多用于日常射击训练中的枪械动作可靠性校验、后坐力模拟调校场景，避免实弹训练的安全风险与耗材损耗。从实际使用场景来看，这类零件需要装入对应口径的枪械弹膛位置，配合枪机复进、击发模拟机构完成整套上膛、击发、抛壳的动作循环，因此结构设计上首先要满足与弹膛、复进簧的尺寸匹配要求，整体采用回转体结构，外圆轮廓严格遵循9mm弹药的外形公差带，保证进弹过程中不会出现卡滞、坡膛定位偏差的问题。端部的凸缘结构是核心的安装限位边界，凸缘的外径尺寸略大于弹身主体，

　　装入弹壳后可以卡在弹壳口部的台阶位置，承受复进簧的轴向推力，避免射击模拟过程中零件窜入弹膛深处造成枪械故障。零件的封闭端采用圆弧过渡的曲面造型，一方面是还原真实弹头的外形轮廓，保证供弹过程中与供弹坡、导弹斜面的接触顺滑，减少上膛阻力，另一方面圆弧结构可以分散击发模拟机构的撞击力，避免端部应力集中造成零件变形，延长训练耗材的使用寿命。材质选用铝合金是经过多轮验证的选型结果，铝合金的密度接近真实弹头的铅芯结构，重量匹配度更高，能更真实地模拟后坐能量传递过程，同时铝合金的切削加工性能优异，不需要复杂的成型工艺，普通数控车床即可完成批量加工，表面氧化处理后具备足够的耐磨性能，能承受多次往复的枪机撞击、弹膛摩擦而不出现明显的尺寸磨损。

　　设计过程中需要重点控制几个关键尺寸的公差：首先是外圆的圆柱度公差，全长范围内的圆度误差需要控制在0.02mm以内，保证与弹膛内壁的间隙均匀，避免出现击发模拟时的偏心问题；其次是凸缘的厚度尺寸，需要匹配弹壳口部的卷边深度，装配后凸缘端面与弹壳端面齐平，保证枪机推弹时的受力面平整，不会出现推弹偏斜；内腔的深度尺寸需要匹配复进簧的自由长度与压缩行程，预留足够的弹簧容纳空间，同时内腔底部做圆角过渡，避免弹簧压缩时端部与锐边接触造成弹簧钢丝的异常磨损。从安装适配性来看，这类端帽不需要额外的紧固件，依靠凸缘的过盈配合与弹壳连接，装配时直接压入弹壳口部即可完成固定，拆装维护十分便捷，训练过程中如果出现端面磨损，

　　只需要更换端帽即可重复使用弹壳与弹簧部件，大幅降低训练耗材的使用成本。在实际的结构校验过程中，需要模拟上千次的往复循环动作，验证端帽的变形量、凸缘的连接可靠性，确保在连续模拟射击过程中不会出现端帽脱落、碎裂的问题，同时要验证不同温度环境下的尺寸稳定性，铝合金的线膨胀系数与枪械常用的钢材接近，在常规训练的温度区间内尺寸变化量极小，不会因为环境温度变化造成进弹卡滞的问题。这类零件的结构看似简单，实则每一处轮廓、每一个尺寸公差都围绕枪械的实际动作逻辑设计，小到端部的圆弧半径、凸缘的倒角角度，都会直接影响供弹的顺畅性与模拟训练的真实度，设计时需要完全贴合真实弹药的外形尺寸边界，同时兼顾训练器材的耐用性与加工经济性，不能为了追求加工简便随意修改轮廓参数，否则会直接导致训练过程中出现枪械故障，影响训练效率甚至带来安全隐患。
