法兰连接式蒸汽截止阀工业三维设计

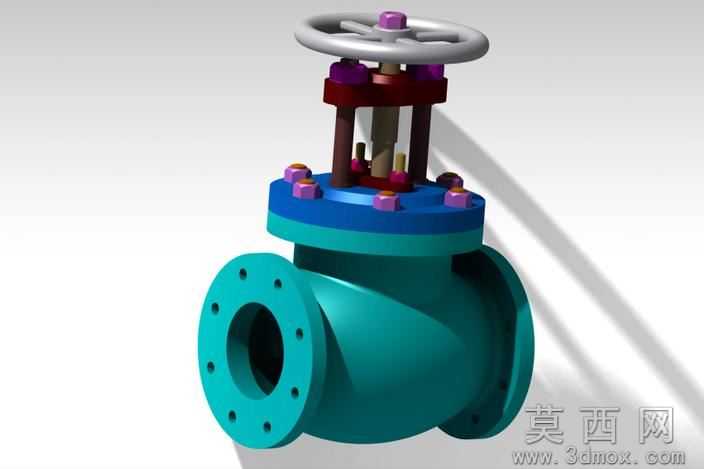

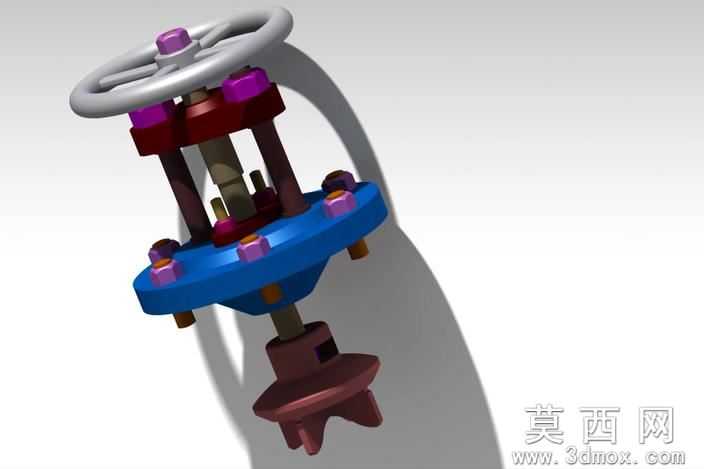

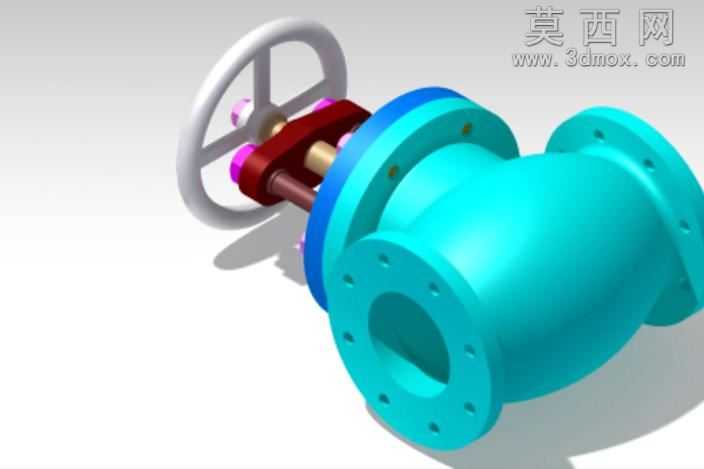

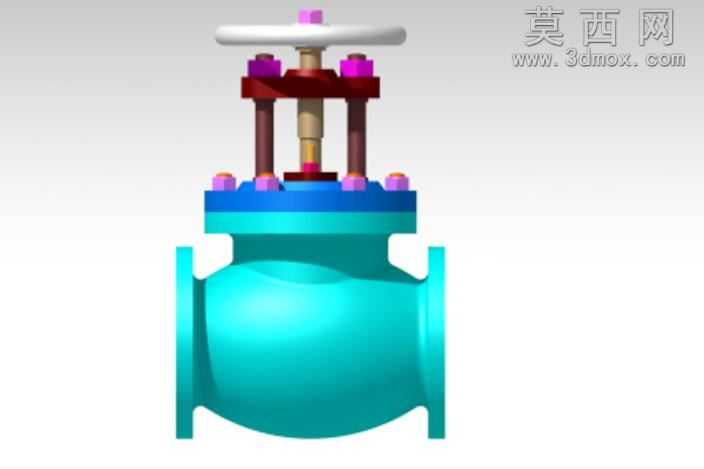

本作品为应用于火电汽机系统主蒸汽管路的法兰连接式蒸汽截止阀三维设计，建模过程严格遵循工业阀门设计规范，先从核心流道结构入手搭建阀体基础轮廓，针对阀体的角式通流结构做了曲面顺滑过渡处理，保证介质流通路径的合理性，避免流道突变带来的压损问题。建模阶段采用参数化设计思路，对法兰连接端的螺栓孔分布、密封面尺寸、阀座配合公差都做了参数绑定，方便后续根据不同通径、压力等级快速调整设计参数。阀体部分采用铸钢件的建模逻辑，对铸造圆角、壁厚均匀性做了细节处理，避免出现壁厚突变导致的应力集中问题，同时还原了铸件表面的细微肌理特征。阀盖与阀体的连接采用螺栓紧固结构，逐一还原了连接螺栓、紫铜密封垫片的细节结构，阀杆部分做了梯形传动螺纹的精准建模，还原阀杆升降过程的运动配合关系，手轮部分采用轮辐式结构，对轮缘的防滑纹理、中心的阀杆锁紧螺母都做了精细化还原。材质渲染阶段，阀体部分采用耐高温铸钢的哑光青绿色涂装质感，还原工业阀门常用的防腐漆面效果，阀杆部分做了抛光不锈钢的金属反光质感，手轮采用灰铸铁的哑光金属质感，连接螺栓、锁紧螺母做了镀锌件的亮面金属效果，密封垫片做了紫铜的暖调金属质感，不同部件的材质区分清晰，能够直观呈现各零件的材质属性。结构设计上充分考虑了截止阀的截断功能特性，阀瓣与阀座的密封面做了锥面配合设计，保证关闭状态下的密封可靠性，阀杆的升降行程做了合理限位，避免超程导致的结构损坏，填料函部分还原了填料压盖、填料的密封结构，保证阀杆活动部位的蒸汽密封性能。整体模型装配关系清晰，所有配合面都做了公差适配，既可以用于产品设计阶段的结构验证，也可用于工业教学场景的阀门结构演示，渲染阶段采用柔和的工业产品打光方案，通过侧方主光勾勒阀门的轮廓结构，辅以补光消除暗部死黑，让阀体的曲面弧度、法兰端面的平面特征、各部件的装配层次都得到清晰呈现，阴影效果做了柔化处理，避免过硬阴影遮挡结构细节，最终呈现的模型结构完整、细节到位，符合工业级三维模型的设计标准。
