办公常用金属回形针结构三维设计

　　日常办公场景里，回形针是桌面文件整理环节最常接触的小型夹持五金件，别看结构简单，实际建模过程中要兼顾使用手感、夹持可靠性与加工可行性，很多新手建模时容易忽略折弯处的应力集中问题，做出来的模型要么折弯半径过小不符合实际冲压折弯工艺，要么两端收口位置处理不当，实际使用时容易刮破纸张。

　　从实际应用场景来看，这类回形针除了常规的办公文件分类夹持，在生产车间的纸质工艺卡临时固定、实验室记录纸整理、甚至小型线束临时捆扎场景中也会被频繁使用，这就要求模型还原的结构必须匹配真实产品的力学特性，不能只是做个外观相似的曲面造型。建模初始阶段首先要确定线材的直径，常规办公用回形针多采用直径0.8mm到1mm的镀锌铁丝或者不锈钢丝，线材直径过粗会导致夹持时需要的掰开力度过大，使用手感偏硬，长时间使用容易硌手，直径过细则夹持力不足，夹放超过20张70gA4纸时就容易出现松脱滑落的问题。

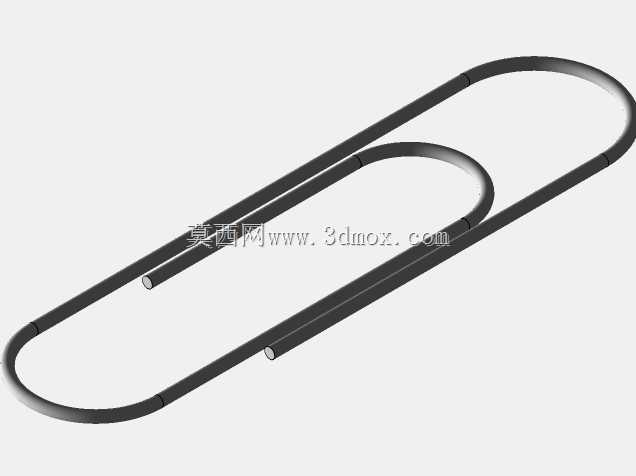

　　整体的轮廓走线采用双环对称折弯结构，外侧大回环的长度控制在30mm左右，宽度控制在7mm到8mm之间，这个尺寸刚好适配常规A4纸张的侧边夹持需求，不会因为环体过长突出纸边过多影响文件收纳，也不会因为尺寸过短导致夹持接触面积不足，纸张容易从侧边滑出。内侧小回环的作用主要是形成弹性夹持力臂，建模时两个环的折弯半径要做差异化处理，外侧大折弯的R角控制在3.5mm左右，内侧小折弯的R角控制在2mm左右，所有折弯位置都要做与线材直径匹配的圆角过渡，绝对不能出现直角折弯的结构，实际五金折弯工艺中，金属线材的最小折弯半径不能小于线材自身直径，否则折弯位置会出现应力集中，反复掰动几次就会出现金属疲劳断裂的问题。

　　两端的收口位置是建模时最容易忽略的细节，真实产品的两个线材端头都要做向内的小角度收边，端头边缘做倒钝处理，不能直接平切外露，否则使用时端头的锋利切口很容易刮伤纸面，甚至划伤使用者的手指。两个自由端的位置要和相邻的线材段保持0.1mm左右的均匀间隙，既不能完全贴死导致掰开时摩擦力过大，也不能间隙过大导致夹持时线材错位，影响整体的弹性复位效果。

　　从结构受力的角度分析，回形针的夹持力主要来自内侧小环的弹性形变，建模时要保证两个平行的直臂段在自然状态下保持平行，不能出现外扩或者内收的角度偏差，当掰开两个直臂段到间隙3mm左右的位置时，整体结构的形变要处于金属材料的弹性形变区间内，撤去外力后能快速复位，不会出现塑性变形导致的夹持力衰减。很多新手做的回形针模型看起来外形相似，但是实际导入装配体做运动仿真时，要么掰动后无法复位，要么折弯位置直接出现结构断裂，本质就是没有结合金属线材的折弯工艺和材料力学特性做结构校验，只是单纯描了外观轮廓。

　　考虑到实际生产中的表面处理需求，模型的外表面要保持光滑连续，没有多余的分段棱角，方便后续做镀锌或者镀镍的表面处理效果渲染，也能匹配实际冲压折弯后的表面质感。另外在安装边界方面，这类回形针属于无额外安装结构的独立五金件，收纳时的堆叠间隙只需要预留0.2mm的余量即可，不会和其他桌面文具产生结构干涉，在做办公场景的整体装配建模时，可以直接将模型放置在文件盒、笔筒或者桌面的对应位置，不需要额外设计配合安装位。

　　实际建模过程中，优先采用扫掠特征完成整体结构，先绘制好连续的3D路径草图，路径草图的各个拐点处都提前做好圆角过渡，再以垂直于路径的圆形作为扫掠截面，一次性生成整体实体，避免多次拼接实体导致的结合面错位问题。扫掠完成后对两个端头做球面倒钝处理，模拟实际产品的端头磨平工艺，最后再做整体的外观校验，保证各个位置的尺寸偏差控制在0.05mm以内，和真实量产的回形针尺寸保持一致。
