带安装底座的小齿轮固定支撑结构

项目分类:通用机械零部件 发布时间:2022-07-30 ID:689044
  • 带安装底座的小齿轮固定支撑结构

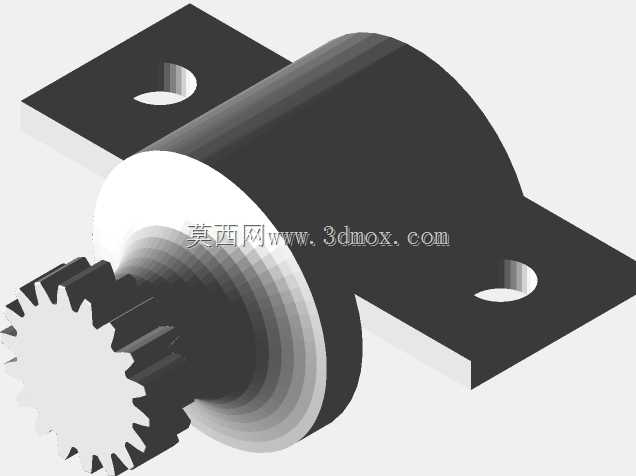

  在小型传动机构的布局设计中,这类带安装底座的齿轮支撑结构往往是容易被忽略但直接影响传动稳定性的核心部件,很多入门设计者在搭建轻载传动链路时,常出现齿轮啮合间隙波动、轴系窜动的问题,根源就在于支撑件的安装基准与受力结构没有匹配实际工况。该结构的核心功能是为小齿轮提供稳定的旋转支撑,同时通过一体化的安装法兰直接固定在设备的安装基准面上,省去了额外的转接座设计,减少了装配累计误差。从实际应用场景来看,这类结构多用于小型通讯设备的内部调谐传动、小型自动化终端的档位切换机构、桌面级精密设备的进给传动链路中,这类场景普遍没有大扭矩重载需求,但对传动的平顺性、安装的便捷性、结构的紧凑度有较高要求。设计思路上,

  该结构将支撑筒体与两侧的安装翼板做了一体化成型处理,支撑筒体的内孔可直接适配粉末冶金轴套或者微型深沟球轴承,内孔的同轴度公差控制在IT7级即可满足轻载传动的旋转精度要求,避免齿轮运转时出现径向跳动。两侧的安装翼板采用对称布局,每个翼板上开设一个腰型安装孔,腰型孔的长度方向预留了1.5mm的调节余量,装配时可以微调支撑座的整体位置,以此调整小齿轮与配对齿轮的中心距,补偿零件加工带来的尺寸误差,保证齿轮啮合侧隙处于合理区间,避免侧隙过小出现卡滞、侧隙过大出现传动回差。支撑筒体的外径设计充分考虑了齿轮的安装空间,小齿轮装配后,齿轮齿顶圆与筒体外壁之间预留了0.8mm的安全间隙,避免齿轮旋转时与支撑座发生剐蹭。从安装边界来看,

  两个安装孔的中心距为32mm,安装翼板的厚度为3mm,支撑筒体的轴向长度为18mm,整体结构的最大外轮廓尺寸控制在40mm×25mm×20mm以内,不会占用过多的设备内部安装空间,适配小型设备紧凑化的布局需求。结构的受力设计上,安装翼板与支撑筒体的衔接处做了R2的圆角过渡,避免应力集中,在齿轮承受径向啮合力时,衔接位置不会因为应力集中出现断裂风险,支撑筒体的壁厚设计为2.5mm,采用常用的工程塑料或者压铸铝合金材质即可满足强度要求,不需要额外做加强筋结构,简化了加工工艺。在实际装配流程中,先将轴承压入支撑筒体内孔,再把小齿轮与传动轴组装后穿入轴承内圈,之后将整个组件通过腰型孔预装在设备安装面上,转动齿轮调整啮合间隙,

  待齿轮转动无卡滞、啮合接触斑点符合要求后,再拧紧安装螺钉完成固定,整个装配过程不需要复杂的工装调整,适合批量装配的生产场景。这类支撑结构相比分体式的齿轮固定座,减少了零件数量,降低了供应链的管理成本,同时一体化的结构也避免了分体装配带来的累计误差,在轻载小模数齿轮传动场景下,能够长期保持传动精度,减少后期维护调整的频次。很多小型设备的传动故障都源于支撑结构的刚性不足或者安装基准偏移,该结构通过对称的翼板布局、腰型孔的调节设计、合理的壁厚与圆角过渡,从结构层面规避了这类常见问题,在小模数齿轮传动的支撑结构设计中具备很强的实用参考价值,建模时可以根据实际使用的齿轮模数、轴径尺寸调整内孔直径、安装孔距与筒体长度,快速适配不同参数的传动链路需求。
