自行车通风散热型盘式制动转子结构设计

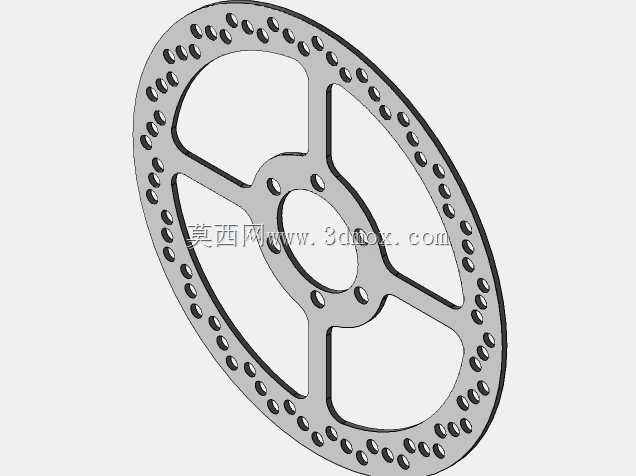

　　日常通勤、山地越野、公路竞速等不同骑行场景下，制动系统的可靠性直接决定骑行安全边界，盘式制动转子作为碟刹系统的核心摩擦受力部件，其结构设计直接影响制动响应速度、热衰减抗性与长期使用的结构稳定性。这款制动转子采用四辐条镂空支撑结构，外圈环形摩擦带沿周向均匀排布两排圆形通风散热孔，摩擦带与中心安装座之间通过四根等角度分布的辐条连接，中心区域预留对应花鼓安装位的螺栓过孔，整体为扁平圆盘类结构，适配常规六钉碟刹花鼓的安装标准。从实际使用场景来看，骑行过程中捏下刹把时，来令片从两侧夹紧转子外圈的摩擦带，通过摩擦力将车轮转动的动能转化为热能散出，实现减速或驻车动作。长距离下坡持续制动时，摩擦产生的热量会快速升高转子温度，若散热结构设计不足，

　　轻则出现热衰减导致制动力下降，重则引发金属形变、来令片烧结等安全隐患，这款转子沿摩擦带均匀排布的通孔，一方面可以在转动过程中带动空气流经摩擦面，带走堆积的热量，降低连续制动时的温升速率，另一方面可以刮除来令片表面磨损产生的碎屑，避免碎屑嵌在摩擦副之间引发制动异响、摩擦面异常磨损的问题。四辐条的支撑结构并非随意设计，在满足结构强度的前提下，辐条之间的大尺寸镂空区域可以有效降低转子整体重量，减少车轮转动惯量，提升骑行时的加速响应与操控灵活性，同时等角度分布的辐条可以保证转子转动时的动平衡性能，避免高速转动时出现偏摆、抖动，影响刹车手感与骑行稳定性。中心安装区域的凸台结构做了加厚处理，螺栓过孔周边的局部加强设计，

　　可以分散锁紧螺栓带来的压应力，避免长期使用后安装孔出现形变、松动，保证转子与花鼓的同轴度，减少制动时的蹭碟概率。从安装边界来看，这款转子的摩擦带外径适配常规160mm规格的碟刹安装座，安装时需保证转子端面与花鼓安装面的平行度公差控制在0.1mm以内，六颗安装螺栓需按对角顺序逐步锁紧，锁紧扭矩符合对应花鼓的推荐值，避免单侧受力导致转子形变。摩擦带的厚度设计兼顾了耐磨寿命与散热需求，表面平整无凸起，可兼容主流的树脂、金属烧结来令片，日常使用中需注意避免油污沾染摩擦面，否则会大幅降低摩擦系数导致制动力失效。结构设计阶段通过有限元仿真验证了不同制动工况下的应力分布，持续施加最大制动力时，应力集中区域主要出现在辐条与摩擦带、

　　中心安装座的连接位置，通过对连接位置做圆弧过渡处理，避免直角应力集中，提升了结构的抗疲劳强度，即使在山地越野路面的频繁高强度制动场景下，也不会出现辐条断裂、摩擦带开裂的问题。转子边缘做了倒角处理，避免安装、维护过程中锋利边缘划伤操作人员，同时转动过程中不会剐蹭周边的车架、前叉部件。通风孔的孔径与排布经过多轮迭代验证，孔径过小会降低通风散热与排屑效果，孔径过大则会减少摩擦带的有效接触面积，降低制动力储备，最终选定的孔径与孔间距参数，在保证摩擦面积满足制动力需求的前提下，最大化提升了散热与排屑性能。
